در طراحی و پیاده سازی سیستم های هیدرولیکی، گاهی ساده ترین و مقاوم ترین راه حل ها، کارآمدترین آنها نیز هستند. در میان انواع مختلف پمپ های هیدرولیک، پمپ هیدرولیک دنده ای به عنوان یک اسب کاری واقعی، نمادی از همین اصل است. این قطعه به دلیل ساختار ساده، دوام بالا و هزینه مقرون به صرفه، به طور گسترده در هزاران کاربرد صنعتی و موبایل مورد استفاده قرار میگیرد.

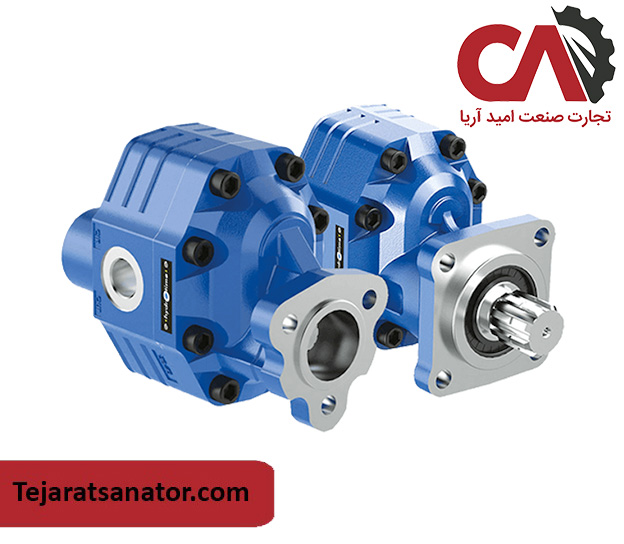

اما پمپ هیدرولیک دنده ای چیست و چه چیزی آن را تا این حد محبوب کرده است؟ این مقاله به طور کامل به این سوال پاسخ میدهد و شما را با تمام جنبه های این قطعه حیاتی، از نحوه عملکرد و انواع آن گرفته تا نکات کلیدی برای انتخاب و خرید، آشنا خواهد کرد. پمپ هیدرولیک دنده ای یکی از انواع پمپ هیدرولیک می باشد.

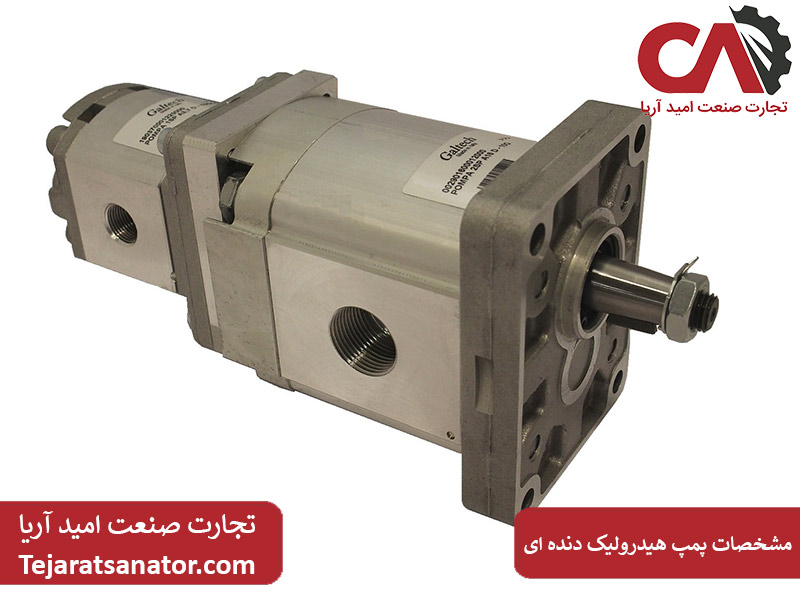

جدول مشخصات فنی پمپ دنده ای هیدرولیک
برای مقایسه مدل های مختلف، آشنایی با پارامترهای فنی اصلی ضروری است. جدول زیر یک دید کلی از مشخصات این پمپ ها ارائه میدهد.
| ویژگی فنی | شرح مشخصات |
| نوع پمپ | پمپ دنده ای هیدرولیک (Gear Pump) |
| حداکثر فشار کاری | تا 250 بار (بسته به مدل و برند) |
| محدوده دبی | 1 تا 100 لیتر بر دقیقه |
| جنس بدنه | آلومینیوم یا چدن با مقاومت بالا |
| سرعت چرخش مجاز | معمولا بین 1500 تا 3000 دور در دقیقه |
| نوع اتصال ورودی/خروجی | فلنجی یا دنده ای، استاندارد ISO یا BSP |
| دمای کاری | 20- تا 80+ درجه سانتی گراد |
| نوع چرخدنده | ساده، مارپیچ یا داخلی (بسته به طراحی) |
| قابلیت نصب | افقی یا عمودی، برحسب نیاز سیستم |
مشخصات فنی پمپ دنده ای خارجی هیدرولیک
این مدل، رایج ترین نوع پمپ دنده ای هیدرولیک است. مشخصات اصلی آن شامل طراحی ساده با دو چرخ دنده درگیر، قابلیت کار در سرعت های دورانی بالا و تحمل فشارهای متوسط است. این پمپ ها به دلیل ساختار مستحکم و هزینه تولید پایین، به طور گسترده در سیستم های هیدرولیک متحرک (تراکتورها و لودرها) و یونیت های هیدرولیک استاندارد به کار میروند.
مشخصات فنی پمپ دنده ای داخلی هیدرولیک
این پمپ ها از یک چرخ دنده داخلی و یک چرخ دنده خارجی تشکیل شده اند. مشخصه اصلی آنها عملکرد بسیار نرم، جریان یکنواخت و صدای عملیاتی کمتر نسبت به مدل های خارجی است. این ویژگی ها آنها را برای کاربردهای حساس به صدا مانند سیستم های روانکاری دقیق، انتقال مواد شیمیایی و برخی ماشین آلات صنعتی خاص، به گزینه ای ایده آل تبدیل کرده است.
راهنمای خرید پمپ هیدرولیک دنده ای
پس از مشخص شدن نیازهای فنی، فرآیند خرید پمپ هیدرولیک دنده ای آغاز میشود. در این مرحله، انتخاب یک تامین کننده معتبر اهمیت ویژه ای دارد. بازار مملو از گزینه های متنوعی از جمله پمپ هیدرولیک دنده ای ایرانی، چینی و ایتالیایی است که هرکدام مزایا و قیمت های متفاوتی دارند. برای یک خرید مطمئن، دریافت مشاوره از متخصصان فروش مانند تیم «تجارت صنعت» میتواند شما را در یافتن بهترین تعادل بین کیفیت و قیمت پمپ هیدرولیک دنده ای یاری کند. رعایت نکات زیر در خرید پمپ هیدرولیک دنده ای الزامی است:
- بررسی برند و کشور سازنده: پمپ های ایتالیایی به کیفیت ساخت بالا، دوام و قابلیت اطمینان مشهور هستند و انتخابی عالی برای کاربردهای حساس و صنعتی محسوب میشوند. از طرفی دیگر پمپ های چینی، با قیمت بسیار رقابتی عرضه میشوند اما کیفیت آنها میتواند بسیار متغیر باشد. برای کاربردهای غیرحساس و با بودجه محدود میتوانند گزینه مناسبی باشند. از طرفی پمپ های ایرانی، مزیت دسترسی آسان، خدمات پس از فروش و قیمت مناسب را دارند. آنها برای بسیاری از کاربردهای استاندارد قابل استفاده هستند.
- تطبیق مشخصات فنی با نیاز سیستم هیدرولیک: اطمینان حاصل کنید که فشار، دبی و ابعاد فیزیکی پمپ انتخابی با نیازهای دقیق سیستم شما مطابقت دارد. انتخاب پمپ کوچکتر از حد نیاز، باعث افت عملکرد و انتخاب پمپ بسیار بزرگتر باعث اتلاف انرژی میشود. به طور کلی برای انتخاب صحیح یک پمپ هیدرولیک باید تمام جوانب سیستم را در نظر گرفت.
- نوع سیال مورد استفاده: ویسکوزیته (گرانروی) و دمای کاری روغن هیدرولیک باید در محدوده مجاز تعریف شده توسط سازنده پمپ باشد تا از عملکرد بهینه و جلوگیری از سایش زودرس اطمینان حاصل شود.
- شرایط نگهداری و گارانتی: از فروشنده در مورد در دسترس بودن قطعات یدکی (مانند کیت های آب بندی) و شرایط گارانتی محصول سوال کنید. یک پشتیبانی خوب میتواند در درازمدت هزینه های شما را کاهش دهد. حتی پرداخت کمی هزینه بیشتر برای گارانتی و خدمات معتبر، منطقی به نظر میرسد.
انواع برند پمپ دنده ای هیدرولیک
انتخاب برند مناسب، تاثیر مستقیمی بر کیفیت و عمر پمپ دارد. در جدول زیر، برخی از برندهای شناخته شده به تفکیک کشور سازنده معرفی شده اند.
| برند | کشور | تخصص / محصولات کلیدی |
| Marzocchi, Caproni, Vivoil | ایتالیا | کیفیت ساخت بسیار بالا، دوام عالی، پیشرو در صنعت |
| Parker, Viking Pump | آمریکا | کیفیت صنعتی، تنوع بالا (تولیدکننده مدل های داخلی و خارجی) |
| برندهای مختلف | چین | قیمت بسیار رقابتی، مناسب برای کاربردهای عمومی |
| پارس مهارت، نواصنعت و … | ایران | دسترسی آسان، خدمات پس از فروش داخلی، قیمت مناسب |
ویژگی های اصلی یک پمپ هیدرولیک دنده ای عبارت اند از:
- ساختار مستحکم و فشرده
- قابلیت اطمینان بالا
- تحمل نسبتا خوب در برابر آلودگی های سیال
- هزینه اولیه پایین تر در مقایسه با پمپ های پیستونی یا پره ای
این خصوصیات، آنها را به گزینه ای ایده آل برای سیستم های هیدرولیک ساده تا متوسط، مدارهای فرمان، سیستم های روانکاری و یونیت های هیدرولیک کوچک تبدیل کرده است.
جدول ویژگیهای پمپ دندهای هیدرولیک
| فشار کاری | دبی (Flow Rate) | کاربرد | نوع |
|---|---|---|---|
| 70 تا 250 بار | 3 تا 200 لیتر بر دقیقه | یونیتهای هیدرولیک سبک، ماشینآلات کارگاهی، سیستمهای ساده صنعتی | پمپ دندهای داخلی / خارجی |
| 80 تا 220 بار | 5 تا 150 لیتر بر دقیقه | خطوط تولید سبک، تجهیزات کشاورزی، دستگاههای نیمهصنعتی | پمپ دندهای خارجی |
| 60 تا 200 بار | 2 تا 120 لیتر بر دقیقه | سیستمهای اقتصادی با نیاز به جریان پایدار | پمپ دندهای داخلی |

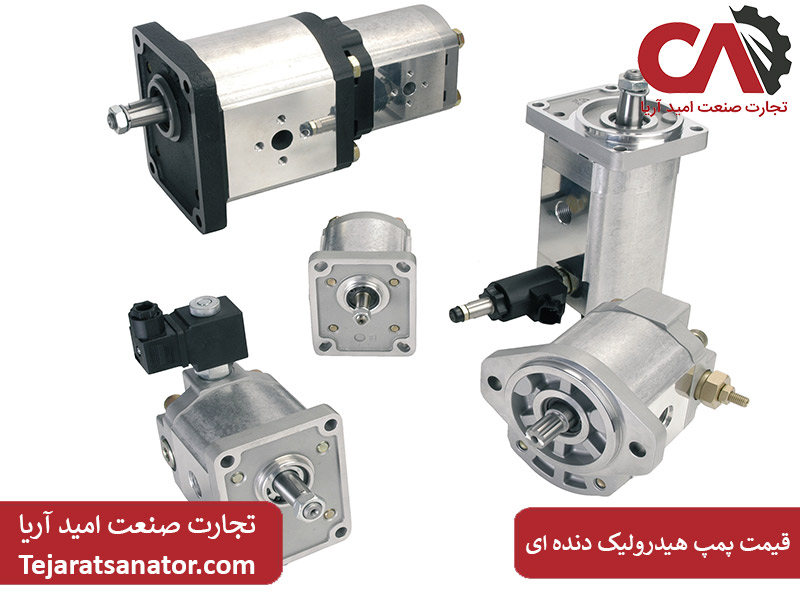

قیمت پمپ هیدرولیک دنده ای هیدرولیک چقدر است؟
قیمت این پمپ ها میتواند از چند میلیون تومان برای یک مدل ساده چینی تا ده ها میلیون تومان برای یک پمپ چند طبقه اروپایی متغیر باشد.
عوامل موثر بر قیمت پمپ هیدرولیک دنده ای
- ظرفیت (سایز): مهم ترین عامل است. هرچه حجم جابجایی پمپ بزرگتر باشد، قیمت آن نیز بالاتر خواهد بود.
- برند: برندهای معتبر اروپایی به دلیل کیفیت و مهندسی برتر، قیمت بالاتری نسبت به برندهای آسیایی یا داخلی دارند.
- جنس بدنه: پمپ های با بدنه چدنی که برای فشارهای بالاتر طراحی شده اند، معمولاً گران تر از مدل های آلومینیومی هستند.
- پیکربندی: یک پمپ دوبل (دو طبقه) یا سوبل (سه طبقه) به مراتب گران تر از یک پمپ تکی با همان سایز است.
نحوه عملکرد پمپ هیدرولیک دنده ای
اگرچه همه پمپ های دنده ای از درگیری چرخ دنده ها برای انتقال سیال استفاده میکنند اما نحوه انجام این کار در مدل های خارجی و داخلی متفاوت است.
اصول عملکرد پمپ دنده ای خارجی
این مدل رایج ترین نوع پمپ هیدرولیک دنده ای است و عملکرد آن در چند مرحله ساده خلاصه میشود:
- ایجاد مکش: پمپ از دو چرخ دنده هم اندازه تشکیل شده که با یکدیگر درگیر هستند. با چرخش شفت ورودی، چرخ دنده ها شروع به چرخیدن کرده و در سمت ورودی (مکش) از یکدیگر جدا میشوند. این جدا شدن باعث ایجاد یک فضای حجمی بزرگ تر و در نتیجه یک خلاء نسبی میشود که روغن را به داخل پمپ میکشد.
- انتقال سیال: روغنی که وارد پمپ شده است، در فضای بین دندانه های هر چرخ دنده و پوسته داخلی پمپ حبس میشود. چرخ دنده ها این روغن را در دو مسیر مجزا به سمت خروجی پمپ حمل میکنند. نکته بسیار مهم اینکه روغن از میان دنده ها عبور نمیکند بلکه از اطراف آنها منتقل میشود.
- ایجاد فشار: در سمت خروجی، چرخ دنده ها مجددا با یکدیگر درگیر میشوند. این درگیری باعث کاهش شدید حجم شده و روغن حبس شده را با فشار از پورت خروجی به سمت سیستم هیدرولیک هدایت میکند.
نحوه کار پمپ دنده ای داخلی
در این طراحی، یک چرخ دنده بزرگتر با دندانه های داخلی (روتور) و یک چرخ دنده کوچکتر با دندانه های خارجی (آیدلر) وجود دارد که به صورت خارج از مرکز در داخل یکدیگر قرار گرفته اند.
- با چرخش روتور، چرخ دنده آیدلر نیز به حرکت درمی آید.
- در سمت ورودی، دندانه ها از هم فاصله گرفته و فضای بین آنها افزایش می یابد که باعث مکش روغن میشود.
- یک قطعه هلالی شکل به نام «جداکننده» (Crescent) فضای خالی بین دو چرخ دنده را پر کرده و به عنوان یک آب بند عمل میکند.
- روغن در فضای بین دندانه های هر دو چرخ دنده به سمت خروجی حمل میشود.
- در سمت خروجی، دندانه ها دوباره در هم قفل شده، حجم کاهش یافته و روغن با فشار خارج میشود.

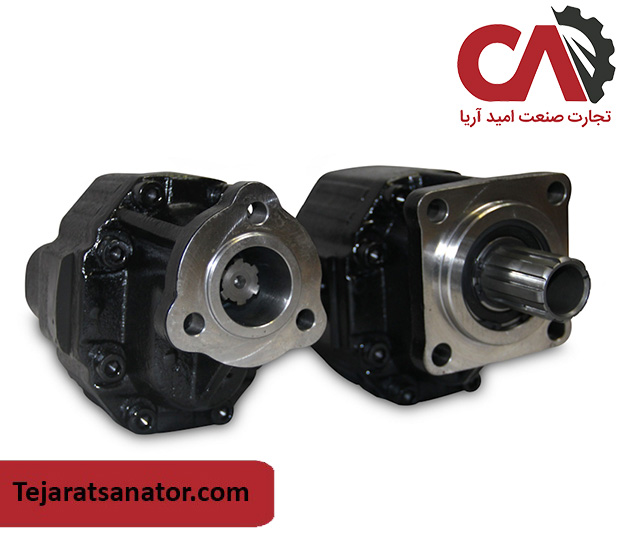

اجزای پمپ هیدرولیک دنده ای
یک پمپ دنده ای خارجی استاندارد از اجزای نسبتا کمی تشکیل شده است که به دوام بالای آن کمک میکند:
- پوسته (Housing): بدنه اصلی پمپ که معمولاً از آلومینیوم (برای فشارهای پایین تر و وزن کمتر) یا چدن (برای فشارهای بالاتر و دوام بیشتر) ساخته میشود.
- چرخ دنده محرک (Drive Gear): به شفت ورودی متصل است و نیروی چرخش را از موتور دریافت میکند.
- چرخ دنده متحرک (Idler Gear): با چرخ دنده محرک درگیر است و توسط آن به حرکت درمی آید.
- شفت (Shaft): محور ورودی پمپ که به الکتروموتور یا محور PTO تراکتور متصل میشود.
- صفحات فشار (Pressure Plates): صفحات جانبی که به آب بندی بهتر فضای بین دنده ها و پوسته کمک کرده و بازدهی را افزایش میدهند.
- یاتاقان ها یا بوش ها (Bearings/Bushings): تکیه گاه هایی که شفت های چرخ دنده ها روی آنها میچرخند.
- آب بندها (Seals): برای جلوگیری از نشت روغن از اطراف شفت و بین قطعات بدنه.
انواع پمپ هیدرولیک دنده ای
پمپ های دنده ای در مدل های مختلفی برای کاربردهای گوناگون طراحی میشوند.
پمپ دنده ای خارجی (External Gear Pump)
این مدل همانطور که توضیح داده شد، متداول ترین و پرکاربردترین نوع است. سادگی، قیمت مناسب و قابلیت کوپل شدن به صورت چند طبقه (پمپ های دوبل یا سوبل) برای راه اندازی چند مدار مجزا، از ویژگی های کلیدی آن است.
پمپ دنده ای داخلی (Internal Gear Pump)
این نوع پمپ به دلیل سطح صدای پایین تر و جریان یکنواخت تر شناخته میشود. اگرچه پیچیده تر و گران تر است اما برای کاربردهایی مانند سیستم های روانکاری، انتقال مواد شیمیایی و واحدهای هیدرولیک حساس به صدا، گزینه ای عالی محسوب میشود.
پمپ دنده ای با یاتاقان خارجی
این پمپ ها در واقع پمپ های دنده ای خارجی سنگین کار هستند که یک یاتاقان اضافی در خارج از پوسته اصلی برای تقویت شفت ورودی دارند. این طراحی به پمپ اجازه میدهد تا بارهای شعاعی یا محوری سنگین (مانند کشش تسمه یا زنجیر) را تحمل کند، بدون آنکه به یاتاقان های داخلی پمپ آسیب برسد.
پمپ دنده ای با راندمان بالا (High Performance)
این دسته از پمپ های دنده ای خارجی، با استفاده از مواد باکیفیت تر (مانند بدنه چدنی)، تلرانس های ساخت دقیق تر و طراحی های پیشرفته صفحات فشار، قادرند در فشارها و بازدهی بالاتری نسبت به مدل های استاندارد آلومینیومی کار کنند. آنها شکاف عملکردی بین پمپ های دنده ای و پمپ های پیستونی را پر میکنند.
پمپ هیدرولیک دنده ای خارجی و ایرانی؛ تفاوت ها و مزایا
انتخاب بین پمپ هیدرولیک دنده ای ایرانی و مدل های خارجی، نظیر پمپ هیدرولیک دنده ای ایتالیایی یا چینی، بستگی مستقیم به نوع نیاز، بودجه و سطح عملکرد مورد انتظار دارد.
پمپ هیدرولیک دنده ای ایرانی
- قیمت اقتصادی: گزینه ای به صرفه برای پروژه های داخلی یا نیمه صنعتی.
- دسترسی سریع به خدمات: قطعات یدکی و پشتیبانی فنی به راحتی در دسترس است.
- رضایت از کیفیت در پروژه های سبک: مناسب برای کاربردهایی با فشار متوسط.
پمپ هیدرولیک دنده ای ایتالیایی
- کیفیت ساخت بالا: تولید با متریال مقاوم و تکنولوژی روز اروپا.
- طول عمر بالا: عملکرد پایدار در شرایط کاری سخت و مداوم.
- مناسب برای پروژه های حساس: گزینه ای مطمئن برای صنایع حساس مانند خودروسازی یا تجهیزات CNC.
پمپ هیدرولیک دنده ای چینی
- تنوع زیاد و قیمت مناسب: دامنه وسیع انتخاب در بازه های قیمتی مختلف.
- پیشرفت قابل توجه در سال های اخیر: برخی برندهای شناخته شده چینی از نظر عملکرد و کیفیت قابل رقابت با نمونه های اروپایی هستند.
- مناسب برای مصارف عمومی: انتخاب خوبی برای خطوط تولید سبک و نیمه صنعتی.
کاربرد پمپ دنده ای هیدرولیک
سادگی و تطبیق پذیری بالا، باعث شده تا پمپ هیدرولیک دنده ای در طیف وسیعی از صنایع کاربرد داشته باشد. در ادامه با برخی از آنها آشنا میشوید:
- ماشین آلات کشاورزی: در سیستم های فرمان و مدارهای جانبی تراکتورها و کمباین ها.
- ماشین آلات راه سازی و ساختمانی: در لیفتراک ها، مینی لودرها و بالابرها.
- صنعت: در یونیت های هیدرولیک (پاورپک) کوچک، سیستم های فیلتراسیون و روانکاری و ماشین ابزارهای ساده.
- سیستم های انتقال مواد: برای پمپاژ روغن ها و سایر سیالات با ویسکوزیته متوسط.
چه ماشینآلاتی از پمپ دندهای استفاده میکنند؟
این نوع پمپ در ماشینآلات و تجهیزات صنعتی سبک تا متوسط کاربرد دارد. از جمله دستگاههای پرس سبک، سیستمهای هیدرولیک کارگاهی، ماشینآلات کشاورزی و برخی تجهیزات خطوط تولید صنعتی.
چه فشارهایی در پمپ دندهای قابل استفاده است؟
پمپهای دندهای معمولاً در محدوده فشار کاری متوسط طراحی میشوند و بسته به نوع ساختار داخلی و کیفیت ساخت، میتوانند در سیستمهای مختلف صنعتی با فشارهای سبک تا نیمهسنگین مورد استفاده قرار گیرند. انتخاب صحیح فشار کاری نقش مهمی در افزایش عمر مفید این پمپها دارد.
پمپ دندهای کجا استفاده میشود؟
پمپهای دندهای در سیستم هایی استفاده میشوند که نیاز به جریان روغن پایدار و فشار متوسط دارند. این پمپها معمولاً در یونیتهای هیدرولیک ساده و سیستمهایی که به عملکرد اقتصادی و قابلاعتماد نیاز دارند، کاربرد گستردهای دارند.
مزایای پمپ دنده ای هیدرولیک
محبوبیت گسترده این پمپ ها به دلیل مزایای متعدد آنهاست. برخی از مزایای آنها عبارتند از:
- قیمت اقتصادی: قیمت پمپ دنده ای هیدرولیک در مقایسه با انواع دیگر بسیار پایین تر است.
- ساختار ساده و مستحکم: تعداد قطعات متحرک کم، دوام و قابلیت اطمینان آن را افزایش میدهد.
- ابعاد فشرده: نسبت قدرت به اندازه بالایی دارند.
- حساسیت کم به آلودگی: نسبت به پمپ های پیستونی و پره ای، تحمل بیشتری در برابر آلودگی های سیال دارند.
- تعمیر و نگهداری آسان: به دلیل سادگی ساختار، تعمیرات آنها سریع و کم هزینه است.
پمپ دنده ای با دیگر پمپ ها چه تفاوتی دارد؟
برای درک بهتر جایگاه پمپ هیدرولیک دنده ای در میان سایر پمپ های هیدرولیکی، مقایسه آن با مدل های پره ای و پیستونی کمک زیادی به انتخاب مناسب میکند. جدول زیر، تفاوت های کلیدی این پمپ ها را به طور خلاصه نشان میدهد:
| ویژگی | پمپ هیدرولیک دنده ای | پمپ پره ای | پمپ پیستونی |
| ساختار مکانیکی | ساده و بادوام | پیچیده تر از دنده ای | بسیار پیچیده و حساس |
| فشار کاری | تا 250 بار | تا 200 بار | تا 700 بار و بیشتر |
| دبی | یکنواخت ولی محدود | یکنواخت و قابل تنظیم | متغیر و قابل تنظیم با دقت بالا |
| هزینه خرید | مقرون به صرفه | متوسط | گران قیمت |
| نگهداری و تعمیرات | آسان و کم هزینه | نیاز به تخصص متوسط | نیاز به تخصص و قطعات خاص |
| کاربرد صنعتی | سیستم های ساده و پایدار | ماشین آلات سبک و متوسط | ماشین آلات سنگین و حساس |
پمپ هیدرولیک دنده ای در مجموعه تجارت صنعت امید آریا
در حوزه تأمین تجهیزات هیدرولیک، مجموعه تجارت صنعت امید آریا با در اختیار داشتن مجموعه ای کامل از پمپ های هیدرولیک دنده ای، پاسخگوی نیاز صنایع مختلف با الزامات فنی متنوع است. از نمونه های باکیفیت داخلی تا پمپ هیدرولیک دنده ای ایتالیایی و چینی، این مجموعه با ارائه گزینه های متناسب با ظرفیت و فشار موردنیاز هر پروژه، امکان انتخابی حساب شده را فراهم کرده است. بهره مندی از خدمات مشاوره فنی تخصصی، گارانتی اصالت محصول و خدمات پس از فروش قابل اعتماد نیز از جمله دلایلی است که خرید از این مجموعه را انتخابی فنی و اقتصادی برای صنعتگران جلوه میدهد.
جمع بندی
در پایان، پاسخ نهایی به سوال «پمپ هیدرولیک دنده ای چیست» این است: یک قطعه مکانیکی ساده، قابل اعتماد و اقتصادی که با استفاده از چرخ دنده ها، نیروی هیدرولیکی مورد نیاز طیف وسیعی از ماشین آلات را تأمین میکند. این پمپ ها شاید پیچیدگی پمپ های پیستونی یا صدای آرام پمپ های پره ای را نداشته باشند، اما استحکام، دوام و هزینه پایین آنها، جایگاهشان را به عنوان یکی از پرمصرف ترین قطعات در دنیای هیدرولیک برای همیشه تثبیت کرده است. موفقیت در استفاده از این پمپ ها در گرو انتخاب صحیح نوع، سایز و کیفیت آن متناسب با هر کاربرد مشخص است.
سوالات متداول
تفاوت اصلی پمپ هیدرولیک دنده ای ایرانی و خارجی در چیست؟
مدل های خارجی مانند پمپ هیدرولیک دنده ای ایتالیایی یا چینی معمولا دارای دقت ساخت بالاتری هستند. در مقابل، پمپ هیدرولیک دنده ای ایرانی از نظر قیمت و خدمات پس از فروش، به صرفه تر است.
آیا پمپ هیدرولیک دنده ای برای کاربردهای صنعتی سنگین مناسب است؟
در کاربردهایی با فشار متوسط و سیستم های پایدار، پمپ دنده ای عملکرد بسیار خوبی دارد. اما برای فشارهای بسیار بالا یا سیستم های متغیر، بهتر است از پمپ های پیستونی استفاده شود.
قیمت پمپ دنده ای هیدرولیک به چه عواملی بستگی دارد؟
عوامل اصلی شامل سایز (حجم جابجایی)، برند، کشور سازنده و جنس بدنه (آلومینیوم یا چدن) است.
آیا میتوان جهت چرخش پمپ دنده ای را تغییر داد؟
بسیاری از پمپ ها به صورت دو جهته (Bi-directional) طراحی شده اند یا قابلیت تغییر جهت را دارند اما این مورد باید حتماً در کاتالوگ محصول بررسی شود.
شایع ترین علت خرابی در پمپ های دنده ای چیست؟
کاویتاسیون (حفره زایی) ناشی از طراحی نادرست خط مکش و همچنین سایش ناشی از آلودگی های جامد در روغن، دو عامل اصلی خرابی این پمپ ها هستند.
چطور میتوان عمر پمپ دنده ای هیدرولیک را افزایش داد؟
با استفاده از روغن هیدرولیک تمیز و تعویض به موقع فیلترها، همچنین تنظیم فشار سیستم و جلوگیری از بارگذاری بیش از حد در طول کار.
