پمپهای دندهای به دلیل ساختار نسبتاً ساده، ابعاد مناسب و توانایی انتقال پایدار روغن، در بسیاری از سیستمهای صنعتی و ماشینآلات هیدرولیکی استفاده میشوند. با این حال، سایش قطعات داخلی، آلودگی روغن، فشار کاری نامناسب و مشکلات آببندی میتوانند به مرور باعث افت عملکرد این تجهیزات شوند. تعمیر پمپ هیدرولیک دنده ای زمانی نتیجه مناسبی دارد که عیبیابی بهدرستی انجام شده و میزان لقی، سایش پوسته، سلامت چرخدندهها و وضعیت بوشها بهصورت دقیق بررسی شود.
در بسیاری از موارد میتوان با تعمیر اصولی، عملکرد پمپ هیدرولیک را بازیابی کرد؛ اما اگر آسیب قطعات اصلی از محدوده مجاز فراتر رفته باشد، تعویض کامل پمپ انتخاب منطقیتری خواهد بود.
تعمیر پمپ هیدرولیک دنده ای چیست؟
تعمیر پمپ هیدرولیک دنده ای مجموعهای از فرآیندهای عیبیابی، دمونتاژ، اندازهگیری، بررسی قطعات، رفع خرابی، تعویض قطعات فرسوده، مونتاژ و تست نهایی پمپ است.

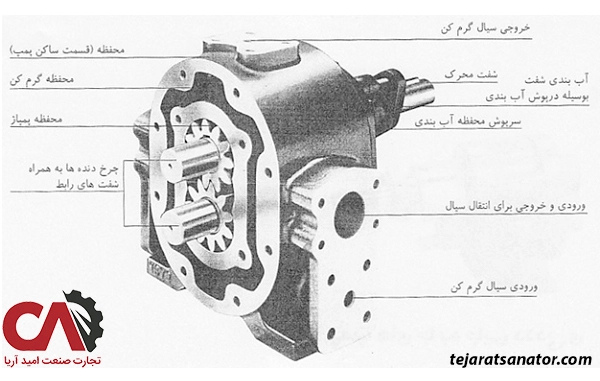

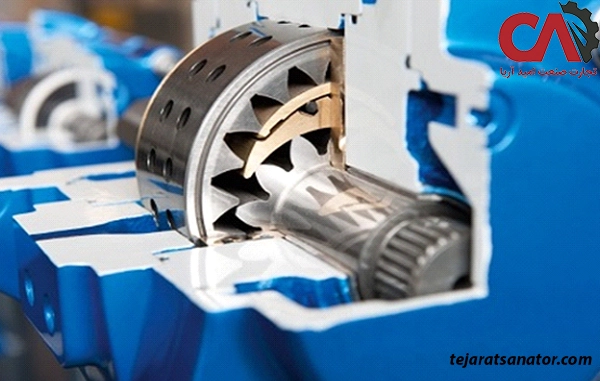

در پمپ دندهای، ایجاد فشار و انتقال روغن به کمک چرخش چرخدندهها انجام میشود. به همین دلیل، کوچکترین تغییر در لقی بین چرخدنده، پوسته، صفحات جانبی یا بوشها میتواند باعث نشتی داخلی و کاهش راندمان حجمی شود.
هدف اصلی از تعمیر پمپ هیدرولیک تنها تعویض اورینگ یا آببند نیست؛ بلکه باید علت اصلی افت فشار، کاهش دبی، ایجاد صدا یا نشتی شناسایی شود.
چه زمانی پمپ هیدرولیک دنده ای نیاز به تعمیر دارد؟
نشانههای خرابی پمپ دندهای معمولاً بهصورت تدریجی ظاهر میشوند. ادامه کار پمپ در شرایط نامناسب میتواند میزان خسارت را افزایش دهد.
کاهش فشار و افت راندمان پمپ
- پایین آمدن فشار خروجی
- کاهش سرعت عملگرهای هیدرولیکی
- افت دبی پمپ
- افزایش نشتی داخلی
- این مشکلات معمولاً به دلیل افزایش لقی بین قطعات داخلی ایجاد میشوند.
ایجاد صدای غیرعادی و لرزش
- صدای زوزه یا تقتق
- لرزش غیرطبیعی بدنه پمپ
- تغییر صدا هنگام افزایش فشار
- خرابی بوش، یاتاقان، چرخدنده یا ورود هوا از عوامل متداول ایجاد صدا هستند.
افزایش دمای پمپ و روغن هیدرولیک
- افزایش لقی داخلی، اصطکاک قطعات یا کارکرد پمپ تحت فشار بالا میتواند باعث تولید گرمای اضافی و بالا رفتن دمای روغن شود.
نشتی روغن از پمپ دنده ای
- نشتی معمولاً در اثر خرابی سیل، اورینگ، کاسهنمد، ترک بدنه یا ایراد در سطوح آببندی ایجاد میشود و باید سریعاً بررسی شود.
گیرپاژ یا حرکت سخت قطعات داخلی
- خرابی بوش، تغییر شکل شفت، ورود ذرات فلزی یا روانکاری نامناسب میتواند باعث حرکت سخت چرخدندهها و در موارد شدید، قفل شدن پمپ شود.
وجود هوا و حباب در سیستم هیدرولیک
- وجود کف یا حباب در روغن، صدای غیرعادی و نوسان عملکرد سیستم میتواند نشانه ورود هوا از مسیر مکش پمپ باشد.

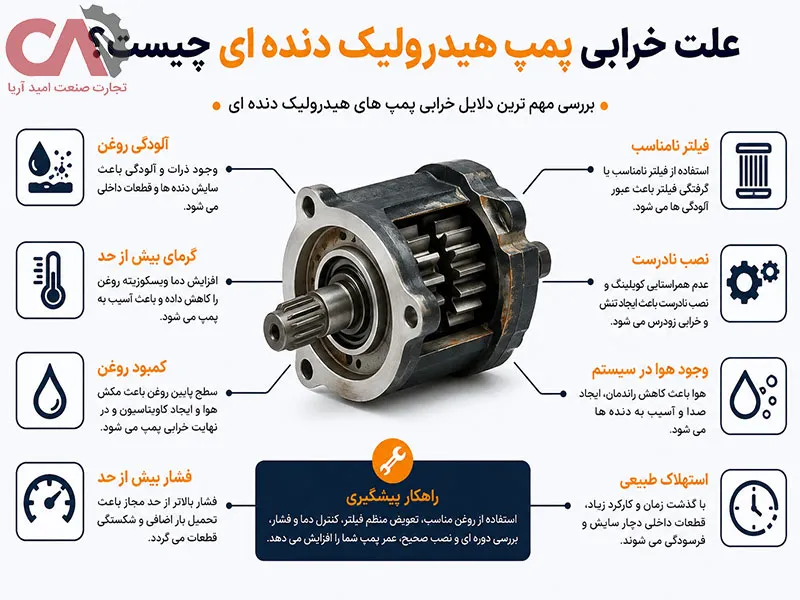

علت خرابی پمپ هیدرولیک دنده ای چیست؟
شناخت علت خرابی اهمیت زیادی دارد؛ زیرا تعمیر پمپ بدون رفع عامل اصلی خرابی میتواند باعث تکرار مشکل شود.
سایش و خوردگی چرخ دنده ها
- آلودگی روغن
- روانکاری نامناسب
- کارکرد طولانی
- تماس غیرطبیعی دندانهها
- سایش شدید چرخدنده مستقیماً روی دبی و فشار پمپ تأثیر میگذارد.
خرابی بوش ها و یاتاقان های پمپ
افزایش لقی بوش یا یاتاقان باعث حرکت غیرمرکزی شفت شده و میتواند منجر به تماس چرخدنده با پوسته داخلی شود.
خط افتادن و سایش پوسته داخلی پمپ
حرکت ذرات آلاینده یا تماس چرخدنده با بدنه ممکن است سطح داخلی پوسته را خراش دهد. در صورت عمیق بودن سایش، تعمیر پمپ همیشه اقتصادی نیست.
آلودگی یا نامناسب بودن روغن هیدرولیک
- وجود ذرات فلزی و گردوغبار
- روغن با ویسکوزیته نامناسب
- تعویض دیرهنگام روغن
- فیلتر معیوب
- کیفیت روغن تأثیر مستقیم بر عمر پمپ دارد.
کاویتاسیون و ورود هوا به پمپ
افت فشار در مسیر مکش یا گرفتگی فیلتر میتواند باعث تشکیل حباب و کاویتاسیون شود. انفجار حبابها به سطوح داخلی پمپ آسیب میزند.
خرابی سیل ها، اورینگ ها و آب بندی پمپ
فرسودگی، دمای بالا یا مونتاژ اشتباه آببندها میتواند منجر به نشتی روغن یا ورود هوا به سیستم شود.
فشار کاری بیش از حد پمپ
کارکرد مداوم در فشاری بیشتر از محدوده طراحی پمپ باعث افزایش بار واردشده به چرخدنده، شفت، بوش و پوسته خواهد شد.

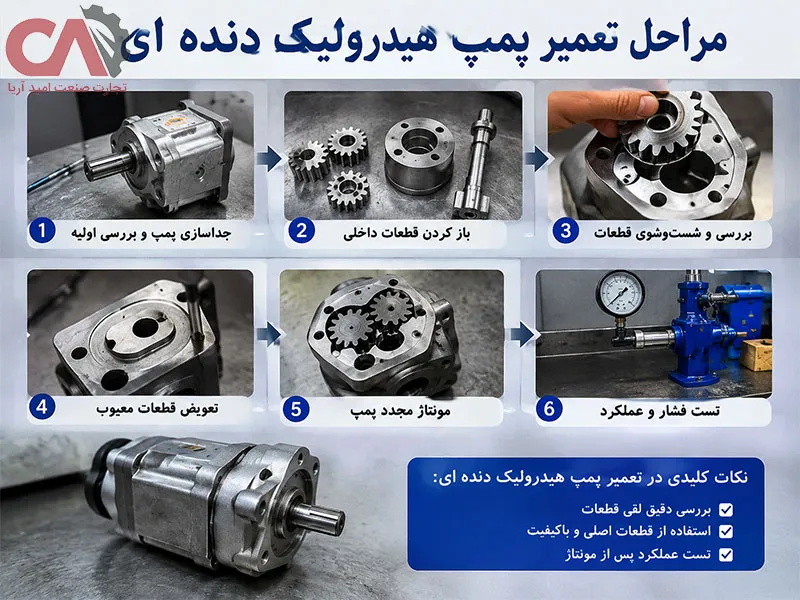

مراحل تعمیر پمپ هیدرولیک دنده ای
فرآیند تعمیر باید مرحلهبهمرحله انجام شود تا هم علت خرابی مشخص شود و هم کیفیت تعمیر قابل ارزیابی باشد.
| مرحله | اقدامات اصلی |
| عیبیابی اولیه | بررسی فشار، دبی، صدا، دما و نشتی |
| دمونتاژ | باز کردن اصولی قطعات پمپ |
| شستشو | پاکسازی روغن، رسوبات و ذرات |
| کنترل قطعات | اندازهگیری لقی و بررسی سایش |
| تعمیر | تعویض یا بازسازی قطعات |
| مونتاژ | بستن پمپ طبق ترتیب صحیح |
| تست نهایی | کنترل فشار، دبی و نشتی |
عیب یابی و تست اولیه پمپ
- اندازهگیری فشار
- بررسی دبی خروجی
- کنترل صدای پمپ
- بررسی نشتی
- کنترل دمای کاری

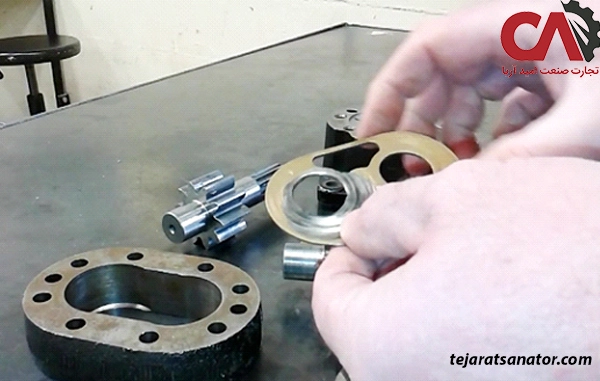

باز کردن و دمونتاژ پمپ دنده ای
پمپ باید با ابزار مناسب و طبق ترتیب قطعات باز شود. ایجاد خط روی سطوح آببندی هنگام دمونتاژ میتواند مشکل جدیدی ایجاد کند.
شستشو و بررسی قطعات داخلی
تمام قطعات باید از روغن سوخته، رسوبات و ذرات فلزی پاک شوند تا ترکها، خطوط و آثار سایش قابل تشخیص باشند.
بررسی چرخ دنده ها، شفت، بوش ها و پوسته
- کنترل سایش دندانهها
- اندازهگیری لقیها
- بررسی تاب یا خرابی شفت
- کنترل بوشها
- بررسی خطافتادگی پوسته
تعمیر یا تعویض قطعات آسیب دیده
بسته به میزان خرابی، بوش، شفت، چرخدنده، صفحات جانبی، سیل یا اورینگها تعمیر یا تعویض میشوند.
مونتاژ مجدد پمپ
مونتاژ باید با رعایت جهت قطعات، تلرانسها، گشتاور پیچها و استفاده از آببند مناسب انجام شود.
تست فشار، دبی و نشتی پس از تعمیر
پس از مونتاژ، پمپ باید تحت شرایط کنترلشده تست شود تا فشار، دبی، نشتی و عملکرد آن بررسی شود.

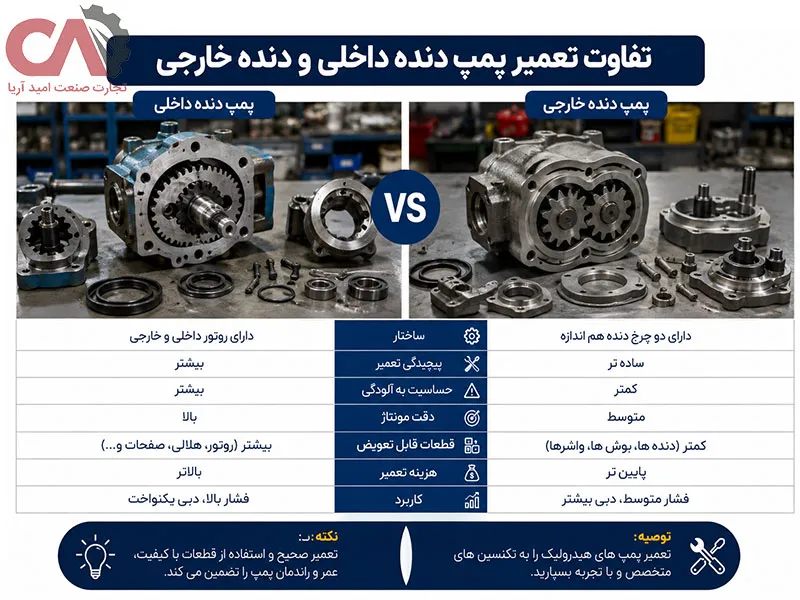

تفاوت تعمیر پمپ دنده داخلی و دنده خارجی
ساختار پمپ دنده داخلی و خارجی متفاوت است و همین موضوع بر شیوه عیبیابی و تعمیر آنها اثر میگذارد.
| ویژگی | پمپ دنده خارجی | پمپ دنده داخلی |
| ساختار | دو چرخدنده خارجی | روتور داخلی و چرخدنده خارجی |
| پیچیدگی تعمیر | کمتر | بیشتر |
| حساسیت به لقی | بالا | بالا |
| کاربرد | سیستمهای عمومی صنعتی | کاربردهای خاص و بعضاً کمصداتر |
تعمیر پمپ هیدرولیک دنده خارجی
در این نوع پمپ باید وضعیت چرخدندهها، بوشها، شفت، صفحات جانبی و سطح داخلی پوسته با دقت بررسی شود.
تعمیر پمپ هیدرولیک دنده داخلی
در پمپ دنده داخلی، علاوه بر اجزای آببندی، وضعیت روتور، چرخدنده داخلی و خارجی و لقی بین قطعات اهمیت بیشتری دارد.
چه قطعاتی در تعمیر پمپ دنده ای تعویض می شوند؟
تعویض قطعات به مدل پمپ و میزان آسیب بستگی دارد. رایجترین قطعات عبارتاند از:
- اورینگها
- کاسهنمد و سیل شفت
- بوشها
- یاتاقانها
- صفحات جانبی
- شفت
- چرخدندهها
- خار و قطعات اتصال
- کیت آببندی
چرخدنده و پوسته اصلی تنها زمانی تعویض میشوند که میزان خرابی آنها از محدوده استاندارد فراتر رفته باشد.
چه زمانی پمپ دنده ای قابل تعمیر نیست و باید تعویض شود؟
همه پمپهای خراب ارزش تعمیر ندارند. در موارد زیر معمولاً تعویض پمپ گزینه منطقیتری است:
- ترکخوردگی یا شکستگی پوسته
- سایش شدید سطح داخلی بدنه
- آسیب گسترده به چرخدندهها
- تاب شدید شفت
- نبود قطعات یدکی مناسب
- هزینه تعمیر نزدیک به قیمت پمپ جدید
- عدم امکان دستیابی به فشار و دبی استاندارد پس از تعمیر
بنابراین تصمیم نهایی باید پس از بازدید و اندازهگیری قطعات گرفته شود، نه صرفاً براساس ظاهر پمپ.
هزینه تعمیر پمپ هیدرولیک دنده ای به چه عواملی بستگی دارد؟
قیمت تعمیر برای تمام پمپها یکسان نیست. مهمترین عوامل تعیینکننده عبارتاند از:
| عامل | تأثیر بر هزینه |
| مدل و برند پمپ | قیمت و دسترسی قطعات متفاوت است |
| میزان سایش | خرابی شدید هزینه بیشتری دارد |
| قطعات موردنیاز | بوش، شفت و چرخدنده هزینه متفاوت دارند |
| وضعیت پوسته | سایش بدنه میتواند تعمیر را دشوار کند |
| نوع خرابی | خرابی مکانیکی معمولاً پرهزینهتر است |
| نیاز به تست تخصصی | تست فشار و دبی روی هزینه اثر دارد |
قبل از اعلام هزینه دقیق تعمیر پمپ دنده ای هیدرولیک بهتر است پمپ باز شده و وضعیت قطعات اصلی آن بررسی شود.
نکات نگهداری از پمپ دنده ای برای جلوگیری از خرابی
رعایت چند نکته ساده میتواند عمر مفید پمپ را به شکل محسوسی افزایش دهد:
- روغن هیدرولیک را در زمان مناسب تعویض کنید.
- از روغن با ویسکوزیته توصیهشده استفاده کنید.
- فیلترهای سیستم را مرتب بررسی و تعویض کنید.
- مسیر مکش را از نظر گرفتگی کنترل کنید.
- اجازه ندهید پمپ بدون روغن کار کند.
- از کارکرد مداوم بالاتر از فشار نامی جلوگیری کنید.
- نشتیهای کوچک را نادیده نگیرید.
- در صورت تغییر صدا یا افزایش دما، سیستم را بررسی کنید.
- از ورود گردوغبار و آلودگی هنگام سرویس جلوگیری کنید.
- نگهداری صحیح معمولاً بسیار کمهزینهتر از تعمیرات گسترده سیستم هیدرولیک است.
سوالات متداول درباره تعمیر پمپ هیدرولیک دنده ای
- آیا پمپ هیدرولیک دنده ای قابل تعمیر است؟
- بله. بسیاری از پمپهای دندهای در صورت سالم بودن پوسته اصلی و قابل قبول بودن میزان سایش چرخدندهها قابل تعمیر هستند. امکان تعمیر باید پس از دمونتاژ و اندازهگیری قطعات مشخص شود.
- تعمیر پمپ دنده ای بهتر است یا تعویض آن؟
- اگر قطعات اصلی سالم باشند و هزینه تعمیر نسبت به قیمت پمپ جدید منطقی باشد، تعمیر انتخاب مناسبی است. در صورت سایش شدید پوسته یا آسیب گسترده، تعویض پمپ معمولاً گزینه بهتری خواهد بود.
- مهم ترین نشانه خرابی پمپ دنده ای چیست؟
- افت فشار و دبی، افزایش صدا، بالا رفتن دمای روغن و نشتی از مهمترین نشانهها هستند. افت همزمان فشار و دبی معمولاً نیاز به بررسی دقیقتر پمپ دارد.
- بعد از تعمیر پمپ دنده ای چه تست هایی باید انجام شود؟
- پس از تعمیر باید فشار خروجی، دبی، میزان نشتی، صدای کاری، دمای پمپ و عملکرد آن تحت بار بررسی شود. تست نهایی مشخص میکند تعمیر تا چه اندازه موفق بوده است.
جمعبندی
تعمیر پمپ هیدرولیک دنده ای زمانی موفق است که تنها به تعویض آببندها محدود نشود و تمام عوامل مؤثر مانند لقی چرخدندهها، سلامت بوشها، وضعیت شفت، صفحات جانبی و سایش پوسته بررسی شوند. کاهش فشار، افت دبی، افزایش صدا، داغ شدن روغن و نشتی از مهمترین علائمی هستند که نیاز به بررسی پمپ را نشان میدهند.
در نهایت، اگر میزان سایش در محدوده قابل تعمیر باشد، بازسازی اصولی میتواند عملکرد پمپ را بازیابی کند؛ اما در خرابیهای شدید، تعویض پمپ از نظر فنی و اقتصادی تصمیم مناسبتری خواهد بود.
