اسپول شیر هیدرولیک از مهم ترین قطعات در انتقال سیالات

اسپول شیر هیدورلیک ، تقریبا در تمام صنایعی كه تصورش را بكنید یافت شده و عملكرد های بسیار متنوعی دارد. اما شیر اسپول چیست و چگونه كار می كند؟ شیر های اسپول می توانند هم در صنایع هیدرولیك(منبع انرژی نفتی) و هم پنوماتیک (منبع انرژی بادی) به كار گرفته شوند. وظیفه این شیر ها، كنترل جهت جریان انرژی به وسیله تركیب یا تعویض مسیر هایی است كه نفت یا هوا در آن ها حركت می كنند.

شیر اسپول هیدرولیك از چه قسمت هایی تشكیل شده است؟

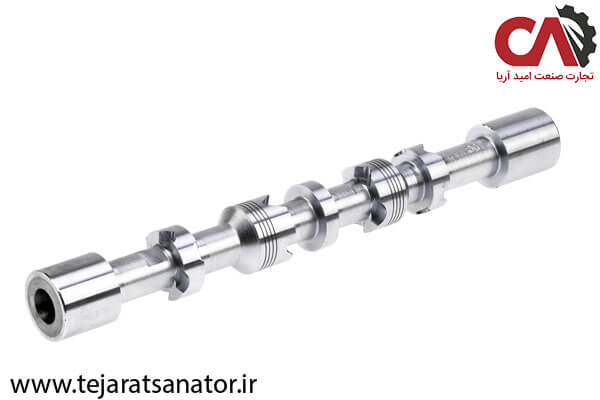

اسپول شیر هیدرولیک ، در واقع سیلندری درون یك محفظه پوشیده خارجی است. دریچه های متعددی در این محفظه از یك سمت تا سمت دیگر آن قرار گرفته اند كه معمولا به نام پورت شناخته می شوند. وظیفه اسپول یا ماسوره این است كه با حركت در طول محفظه، با توجه به محل قرار گیری اش، مسیر این پورت ها را باز كرده و یا مسدود كند. بخش هایی برجسته ای از اسپول كه مسیر دریچه ها را مسدود می كنند؛ لند نامیده شده و بر روی هسته اسپول قرار می گیرند. پیكر بندی های متفاوت لند ها بر روی اسپول، باعث تغییر در به هم پیوستن مسیر پورت ها می شوند.

اسپول شیر‌هیدرولیک در چه انواعی تولید می شود؟

انواع اسپول شیر هیدرولیک از نظر نوع حرکت شامل دو مورد زیر هستند:

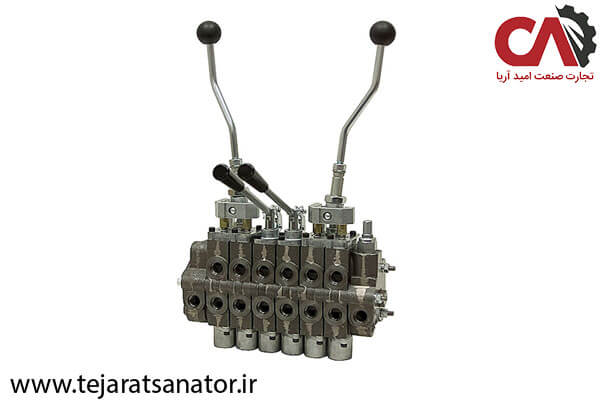

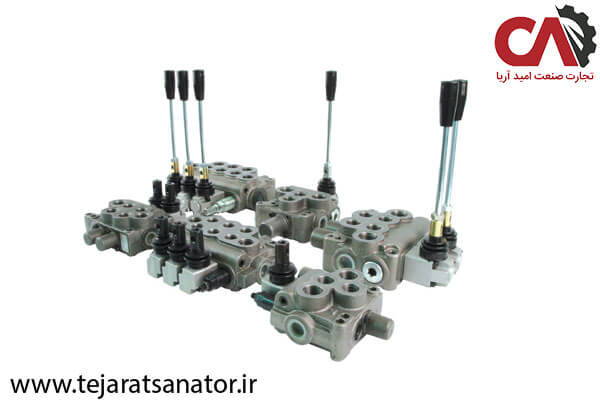

شیر های اسپول لغزشی:

در برش عرضی این شیر ها، می توانید شکل سیلندری آن ها را مشاهده کنید. همچنین لند ها و شیار های این شیر ها نیز سیلندری شکل هستند. در این سیستم ها، اسپول شیر هیدرولیک دارای شیار بوده و در درون محفظه به سمت جلو و عقب می لغزد. با این کار پورت های ورودی و خروجی جریان مایع، باز و بسته می شوند. از این شیر ها به طور گسترده در سیستم های قدرت هیدرولیک برای کنترل جهت و میزان انرژی استفاده می شود. تحریک این اسپول ها با روش های مختلف مکانیکی، دستی، پنوماتیکی، الکتریکی و پیلوتی، انجام می شود. لازم به ذکر است که شیر های اسپول لغزشی یا حرکتی، با توجه به جهت جریان مایع، خود به چهار دسته کلی تقسیم می شوند:

• مرکز بسته
• مرکز باز
• مرکز‌تاندوم یا پشت سر هم
• مرکز شناور

اسپول شیر هیدورلیک روتاری یا چرخشی:

از پرمصرف ترین انواع اسپول شیر هیدرولیک هستند. این شیر ها، لند های کروی شکل و شیار های سوراخ مانند دارند. شیر اسپول چرخشی شامل محفظه ای ثابت و لوله ای مانند است. درون این محفظه قطعه ای شبیه حرف X که هسته نامیده می شود؛ می چرخد. کارکرد این شیر مشابه دربی چرخشی بوده و هر خمیدگی هسته، به عنوان پورتی برای ورود یا خروج مایع هیدرولیک عمل می کند. از شیر اسپول چرخشی به طور گسترده ای در صنعت ابزار های ماشینی، استفاده می شود.

اسپول شیر هیدرولیک، در انواع و پیکر بندی های متفاوتی تولید می شود. بعضی از انواع آن، پورت های بیشتر داشته و می توانند تجهیزات متعددی را به طور همزمان کنترل کنند. شیر های اسپول با نام گذاری های 3/2، 4/2 و 5/3 شناخته می شوند. عدد سمت چپ نشان دهنده تعداد پورت ها و عدد سمت راست نشان دهنده  تعداد موقعیت های اسپول است.

مزیت های استفاده از شیر های اسپول

از این سیستم ها می توان در شیر های انتخابی استفاده کرد. این شیر ها قابلیت انتخاب بین فشار پایین، بالا یا خلا را دارند. اسپول شیر هیدرولیک، در عملکرد خود تعادل داشته و تحت تاثیر فشار وارد شده به شیر از هیچکدام از پورت های آن، قرار نمی گیرد. مزیت بسیار مهم شیر اسپول، این است که مایعی که از هر کدام از پورت ها وارد می شود؛ حرکت اسپول را تحت تاثیر قرار نمی دهد. علاوه بر این مزیت ها، قیمت اسپول شیر هیدرولیک مناسب بوده و استفاده از آن در صنایع گوناگون، بسیار مقرون به صرفه است.

نقش پمپ هیدرولیک در سیستم‌های شیر اسپول

یکی از اجزای حیاتی در عملکرد بهینه شیرهای اسپول، پمپ هیدرولیک است. پمپ هیدرولیک با ایجاد فشار و جریان مناسب، نیروی لازم برای حرکت اسپول و کنترل دقیق مسیرهای سیال را فراهم می‌کند. انواع مختلف پمپ هیدرولیک از جمله پمپ هیدرولیک دنده ای، پمپ هیدرولیک پیستونی و پمپ هیدرولیک پره ای، بسته به نوع و نیاز سیستم انتخاب می‌شوند تا تعادل فشار و جریان مورد نظر برای شیرهای اسپول فراهم شود. این هماهنگی بین پمپ هیدرولیک و شیرهای اسپول، تضمین‌کننده عملکرد روان و دقیق سیستم هیدرولیکی است.

آشنایی با انواع پمپ هیدرولیک و ارتباط آنها با شیر اسپول

در سیستم‌های هیدرولیک، پمپ‌های متنوعی وجود دارند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. پمپ هیدرولیک دنده ای با ساختار ساده و کارایی بالا، در سیستم‌های هیدرولیکی با فشار متوسط بسیار کاربرد دارد و می‌تواند به راحتی جریان لازم برای حرکت اسپول شیر را تأمین کند. پمپ هیدرولیک پیستونی با قابلیت تولید فشارهای بسیار بالا، برای کاربردهایی که به دقت و قدرت زیاد نیاز دارند، گزینه‌ای ایده‌آل است. همچنین پمپ هیدرولیک پره ای به دلیل ساختار خاص و عملکرد نرم، در سیستم‌هایی که نیاز به جریان ثابت و یکنواخت دارند، عملکرد بسیار خوبی ارائه می‌دهد. ترکیب مناسب این پمپ‌ها با شیرهای اسپول، باعث افزایش بهره‌وری و دوام سیستم‌های هیدرولیکی می‌شود.

اهمیت انتخاب پمپ هیدرولیک مناسب در عملکرد شیرهای اسپول

انتخاب نوع مناسب پمپ هیدرولیک از اهمیت بالایی برخوردار است، زیرا فشار و جریان تولید شده توسط پمپ، مستقیماً بر نحوه عملکرد شیرهای اسپول تاثیر می‌گذارد. به عنوان مثال، پمپ هیدرولیک دنده ای با قابلیت تأمین جریان پیوسته، برای سیستم‌های اسپول لغزشی بسیار مناسب است؛ در حالی که پمپ هیدرولیک پیستونی به دلیل توانایی تامین فشارهای بالا، در سیستم‌های هیدرولیکی با شیر اسپول روتاری کارایی بیشتری دارد. همچنین پمپ هیدرولیک پره ای به دلیل عملکرد نرم و کم‌صدا، برای کاربردهایی که حساسیت به نوسان جریان دارند، توصیه می‌شود. بنابراین، هماهنگی دقیق بین پمپ هیدرولیک و شیر اسپول نقش مهمی در افزایش عمر مفید و بهبود عملکرد سیستم‌های هیدرولیکی ایفا می‌کند.

شیر های اسپول معمولا به منظور کاهش میزان نشتی مایع هیدورلیک طراحی می شوند. اسپول شیر هیدرولیک، قطعه ای سیلندری شکل در داخل شیر های هیدرولیک است که با حرکت خود در درون محفظه، مسیر جریان انرژی را باز یا بسته می کند. اسپول می تواند به عنوان یکی از اجزا شیر در نظر گرفته شود که در سطح خود برجستگی هایی دارد که موجب باز و بسته کردن جریان می شوند. برای تنظیم اسپول شیر می توان از دکمه، اهرم یا سلنوئید استفاده کرد.

برای اطلاع از قیمت شیر هیدرولیک میتوانید با کارشناسان ما در مجموعه تجارت صنعت امید آریا تماس بگیرید.
