پمپ دندهای یکی از پرکاربردترین پمپهای جابجایی مثبت در سیستمهای هیدرولیک صنعتی و ماشینآلات است. عملکرد پایدار این پمپ مستقیماً به وضعیت قطعات پمپ دنده ای هیدرولیک وابسته است؛ زیرا کوچکترین تغییر در لقی چرخدندهها، بوشها، صفحات جانبی یا آببندها میتواند باعث افت دبی، کاهش فشار، افزایش دما و در نهایت خرابی کامل پمپ شود.
شناخت اجزای داخلی پمپ دندهای علاوه بر انتخاب صحیح قطعات یدکی، در عیبیابی و تصمیمگیری میان تعمیر و تعویض پمپ نیز اهمیت زیادی دارد. در ادامه، قطعات اصلی پمپ دندهای، وظیفه هر جزء، خرابیهای متداول و نکات خرید قطعات را بررسی میکنیم.

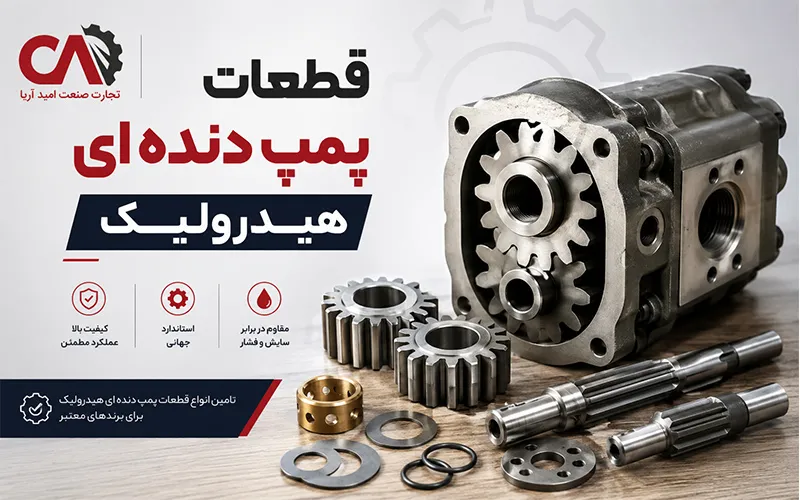

قطعات پمپ دنده ای هیدرولیک کدامند؟
ساختار پمپ دندهای نسبتاً ساده است، اما عملکرد صحیح آن به تلرانس بسیار دقیق میان قطعات وابسته است. مهمترین اجزای آن عبارتاند از:
چرخ دنده محرک پمپ دنده ای
چرخدنده محرک مستقیماً توسط شفت ورودی به حرکت درمیآید و نیروی مکانیکی موتور را به مجموعه پمپ منتقل میکند. کیفیت سطح دندانهها و میزان لقی آنها نقش مستقیمی در راندمان حجمی پمپ دارد.
چرخ دنده متحرک پمپ دنده ای
چرخدنده متحرک درگیر با چرخدنده محرک است و همزمان با آن میچرخد. حرکت این دو چرخدنده باعث انتقال روغن از سمت مکش به سمت خروجی میشود.
شفت پمپ دنده ای
شفت وظیفه انتقال گشتاور از الکتروموتور، موتور احتراقی یا سیستم محرک به چرخدنده را دارد. تاب داشتن، خوردگی یا سایش محل قرارگیری کاسهنمد از خرابیهای رایج شفت است.
بدنه یا پوسته پمپ
بدنه محل استقرار مجموعه چرخدندهها، بوشها و مسیرهای عبور روغن است. سطح داخلی پوسته باید لقی بسیار محدودی با سر دندانهها داشته باشد؛ زیرا افزایش این لقی موجب نشتی داخلی میشود.
بوش و یاتاقان پمپ دنده ای
بوشها وظیفه حفظ موقعیت شفتها و کنترل حرکت شعاعی آنها را بر عهده دارند. افزایش لقی بوش میتواند باعث حرکت غیرمحوری چرخدنده و سایش بدنه شود.
صفحات جانبی و صفحات فشار
این صفحات در دو طرف چرخدندهها قرار میگیرند و لقی محوری را کنترل میکنند. در بسیاری از طراحیها، فشار روغن به صفحات کمک میکند تا آببندی جانبی چرخدندهها حفظ شود.
کاسه نمد و آب بند پمپ دنده ای
کاسهنمد از خروج روغن در محل عبور شفت از بدنه جلوگیری میکند. خرابی آن معمولاً با نشتی روغن از قسمت جلوی پمپ مشخص میشود.
اورینگ و پکینگ پمپ دنده ای
اورینگها و پکینگها برای آببندی محل اتصال بدنه، درپوشها و کانالهای داخلی مورد استفاده قرار میگیرند. انتخاب جنس آنها باید متناسب با نوع روغن و دمای کاری باشد.
درپوش پمپ دنده ای
درپوش ضمن نگهداری مجموعه داخلی، محل قرارگیری برخی بوشها، آببندها و مسیرهای فشار است. تابداشتگی سطح درپوش میتواند موجب نشتی داخلی یا خارجی شود.
پورت ورودی و خروجی روغن
پورت ورودی روغن را از مخزن دریافت میکند و پورت خروجی روغن تحت فشار را به مدار هیدرولیک میفرستد. محدودیت در مسیر ورودی میتواند زمینه کاویتاسیون را فراهم کند.

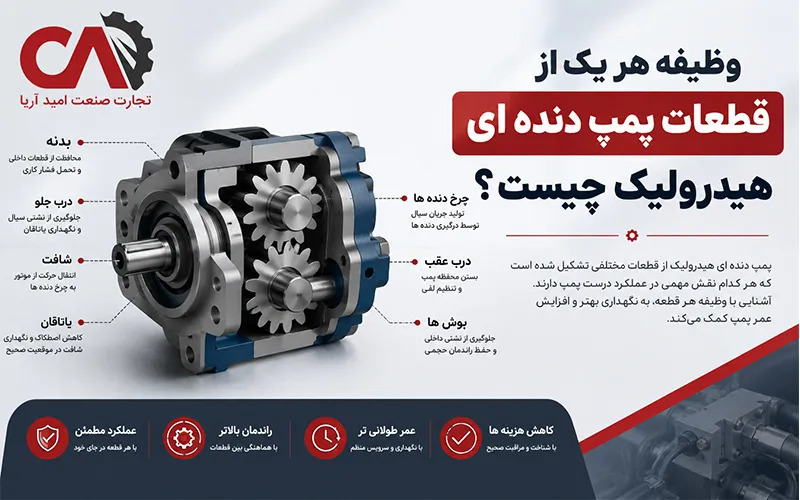

وظیفه هر یک از قطعات پمپ دنده ای هیدرولیک چیست؟
| قطعه | وظیفه اصلی | خرابی رایج |
|---|---|---|
| چرخدندهها | جابجایی روغن و ایجاد جریان | سایش، خوردگی و شکستگی |
| شفت | انتقال گشتاور | تاببرداشتن و سایش |
| بوش | کنترل حرکت شفت | افزایش لقی |
| بدنه | نگهداری قطعات و آببندی شعاعی | خط افتادن و سایش |
| صفحات جانبی | کنترل نشتی محوری | ساییدگی |
| کاسهنمد | جلوگیری از نشتی شفت | پارگی و سختشدن |
| اورینگ | آببندی اتصالات | ترک، لهشدگی و نشتی |
قطعات داخلی پمپ دنده ای چگونه با یکدیگر کار میکنند؟
با چرخش شفت، چرخدنده محرک شروع به حرکت کرده و چرخدنده متحرک را نیز به گردش درمیآورد. در سمت ورودی، باز شدن فضای میان دندانهها حجم بیشتری ایجاد کرده و روغن وارد پمپ میشود.
روغن میان فضای دندانهها و دیواره بدنه محبوس شده و در امتداد محیط پوسته به سمت خروجی حرکت میکند. با درگیر شدن مجدد دندانهها در سمت خروجی، حجم کاهش یافته و روغن به مدار هیدرولیک رانده میشود.
نکته مهم این است که خود پمپ مستقیماً «فشار» ایجاد نمیکند؛ پمپ جریان ایجاد میکند و فشار در اثر مقاومت مدار در برابر این جریان شکل میگیرد.
تفاوت قطعات پمپ دنده ای داخلی و خارجی
قطعات پمپ دنده ای خارجی
پمپ دندهای خارجی معمولاً دارای دو چرخدنده خارجی هماندازه، دو شفت یا محور، بوشها، صفحات جانبی و پوسته است. ساختار ساده، قیمت مناسب و قابلیت کار در دورهای بالا از مزایای این طراحی محسوب میشود.
قطعات پمپ دنده ای داخلی
در پمپ دندهای داخلی، یک چرخدنده داخلی و یک چرخدنده خارجی کوچکتر وجود دارد. در بسیاری از مدلها قطعهای هلالیشکل نیز دو ناحیه مکش و دهش را از یکدیگر جدا میکند. این پمپها معمولاً جریان یکنواختتر و صدای کمتری دارند.
کدام قطعات پمپ دنده ای بیشتر خراب میشوند؟
خرابی و سایش چرخ دندهها
آلودگی روغن، روانکاری نامناسب، کاویتاسیون و افزایش بار میتوانند باعث خراش، پیتینگ یا سایش سطوح دندانه شوند.
خرابی بوش و یاتاقان
افزایش لقی بوش باعث جابهجایی محور چرخدندهها شده و بهمرور سایش پوسته و صفحات جانبی را تشدید میکند.
خرابی شفت پمپ
بار شعاعی بیشازحد، کوپلینگ نامناسب و ناهمراستایی میتواند باعث سایش یا حتی شکست شفت شود.
خرابی صفحات جانبی
سایش صفحات موجب افزایش نشتی داخلی و کاهش راندمان حجمی پمپ میشود.
خرابی کاسه نمد و اورینگها
حرارت بالا، فشار غیرمجاز و فرسودگی لاستیک از دلایل اصلی نشتی آببندها هستند.
سایش بدنه داخلی پمپ
تماس سر چرخدنده با بدنه معمولاً نشانه افزایش لقی بوشها یا ورود ذرات آلاینده است. سایش شدید پوسته یکی از خرابیهایی است که تعمیر پمپ را دشوارتر میکند.
علائم خرابی قطعات پمپ دنده ای هیدرولیک
افت فشار و دبی پمپ
افزایش لقی داخلی میان چرخدنده، بدنه و صفحات جانبی باعث برگشت روغن از ناحیه فشار به مکش و کاهش دبی واقعی میشود.
نشتی روغن از پمپ
نشتی خارجی بیشتر به خرابی کاسهنمد، اورینگ یا سطح اتصال درپوش مربوط است.
صدای غیرعادی پمپ دنده ای
صدای زیاد میتواند ناشی از کاویتاسیون، ورود هوا، خرابی بوشها یا آسیب چرخدندهها باشد.
افزایش دمای پمپ
نشتی داخلی زیاد و اصطکاک غیرعادی بخشی از انرژی مکانیکی را به حرارت تبدیل میکند و دمای پمپ افزایش مییابد.
کاهش راندمان پمپ
اگر پمپ برای ایجاد همان عملکرد قبلی به دور یا توان بیشتری نیاز داشته باشد، باید وضعیت اجزای داخلی بررسی شود.
تعمیر یا تعویض قطعات پمپ دنده ای؛ کدام بهتر است؟
تصمیم میان تعمیر و تعویض باید پس از بازکردن پمپ و اندازهگیری دقیق قطعات گرفته شود. تعویض کاسهنمد، اورینگ، بوش یا برخی صفحات معمولاً اقتصادی است؛ اما اگر پوسته داخلی شدیداً ساییده، شفت آسیبدیده یا چرخدندهها دچار خوردگی عمیق باشند، تعویض مجموعه ممکن است منطقیتر باشد.
در فرآیند تعمیر پمپ هیدرولیک دنده ای فقط تعویض آببندها کافی نیست. لقی محوری و شعاعی، وضعیت بوشها، سطح صفحات و شرایط بدنه باید اندازهگیری شود.
در سیستمهای حساستر نیز بهتر است عیبیابی پمپ در چارچوب تخصصی تعمیر پمپ هیدرولیک صنعتی انجام شود تا علت اصلی خرابی قبل از نصب مجدد مشخص شود.
هنگام خرید قطعات پمپ دنده ای هیدرولیک به چه نکاتی توجه کنیم؟
تطابق قطعه با مدل و برند پمپ
شماره فنی، سری ساخت، حجم جابجایی و مدل دقیق پمپ باید قبل از سفارش بررسی شود.
بررسی ابعاد شفت و چرخ دنده
قطر شفت، نوع خار، تعداد دندانهها، عرض چرخدنده و ابعاد بوش باید با نمونه اصلی تطابق داشته باشد.
کیفیت متریال قطعات
سختی سطح چرخدنده، کیفیت عملیات حرارتی، آلیاژ بوش و جنس آببندها مستقیماً بر عمر پمپ تأثیر دارند.
تفاوت قطعات اصلی و متفرقه
ابعاد ظاهری مشابه به معنی عملکرد یکسان نیست. اختلاف جزئی در تلرانس، سختی یا کیفیت سطح میتواند نشتی داخلی و استهلاک پمپ را افزایش دهد.
قیمت قطعات پمپ دنده ای هیدرولیک به چه عواملی بستگی دارد؟
قیمت قطعات بر اساس برند پمپ، کشور سازنده، نوع قطعه، کیفیت متریال، موجودی بازار و اصلی یا جایگزین بودن قطعه تعیین میشود. چرخدنده، شفت و مجموعه بوشها معمولاً نسبت به اورینگ و کاسهنمد هزینه بالاتری دارند.
همچنین هنگام بررسی قیمت پمپ هیدرولیک دنده ای بهتر است هزینه تعمیر و قیمت مجموعه کامل با یکدیگر مقایسه شوند؛ زیرا در خرابیهای گسترده، تعمیر ممکن است از نظر اقتصادی توجیه نداشته باشد.
خرید قطعات یدکی پمپ دنده ای هیدرولیک
برای خرید قطعات یدکی صرفاً به ظاهر قطعه یا نام برند اکتفا نکنید. تطابق ابعادی و فنی باید قبل از سفارش قطعی تأیید شود. استفاده از قطعه نامتناسب میتواند علاوه بر خرابی مجدد پمپ، به سایر اجزای مدار نیز فشار وارد کند.
برای سفارش قطعات پمپ دنده ای چه اطلاعاتی لازم است؟
بهتر است اطلاعات زیر ارائه شود:
- برند و مدل کامل پمپ
- شماره فنی یا Part Number
- حجم جابجایی پمپ
- نوع و قطر شفت
- جهت دوران
- تصویر پلاک پمپ
- تصویر قطعه معیوب
- ابعاد دقیق قطعه در صورت نبود شماره فنی
آیا قطعات پمپهای دنده ای مختلف قابل جایگزینی هستند؟
در اغلب موارد خیر. حتی دو پمپ با دبی و ظاهر مشابه ممکن است در ابعاد شفت، عرض چرخدنده، بوش، صفحات جانبی یا تلرانسهای داخلی متفاوت باشند. جایگزینی قطعات باید بر اساس کاتالوگ سازنده یا اندازهگیری دقیق انجام شود.
سوالات متداول درباره قطعات پمپ دنده ای هیدرولیک
- مهمترین قطعه پمپ دندهای چیست؟
- عملکرد پمپ نتیجه کار مجموعهای از قطعات است، اما چرخدندهها، بوشها و صفحات جانبی بیشترین تأثیر را بر راندمان حجمی دارند.
- آیا با تعویض کاسهنمد مشکل افت فشار برطرف میشود؟
- خیر. کاسهنمد عمدتاً نشتی خارجی شفت را کنترل میکند. افت فشار معمولاً به نشتی داخلی، سایش چرخدندهها، بوشها یا بدنه مربوط است.
- آیا چرخدنده ساییدهشده قابل تعمیر است؟
- به میزان آسیب بستگی دارد، اما در سایش شدید یا آسیب سطح دندانه معمولاً تعویض قطعه مطمئنتر است.
- چرا پمپ دندهای بعد از تعمیر دوباره خراب میشود؟
- اگر آلودگی روغن، گرفتگی مسیر مکش، ناهمراستایی کوپلینگ یا فشار بیشازحد سیستم برطرف نشده باشد، قطعات جدید نیز دوباره آسیب میبینند.
جمعبندی
شناخت دقیق قطعات پمپ دنده ای هیدرولیک برای عیبیابی صحیح، تعمیر اصولی و انتخاب قطعات یدکی اهمیت زیادی دارد. چرخدندهها، شفت، بوشها، صفحات جانبی، بدنه و آببندها بهصورت یک مجموعه با تلرانسهای بسیار محدود کار میکنند؛ بنابراین خرابی یک قطعه میتواند بهسرعت سایر اجزا را نیز درگیر کند.
برای تعمیر یا خرید قطعات، صرفاً تعویض قطعه آسیبدیده کافی نیست. علت اصلی خرابی باید مشخص، لقیهای داخلی اندازهگیری و وضعیت روغن و مدار هیدرولیک نیز بررسی شود. این رویکرد باعث افزایش عمر پمپ و جلوگیری از تکرار خرابی خواهد شد.
