پمپ هیدرولیک کارتریجی یکی از انواع پرکاربرد پمپهای هیدرولیک در تجهیزات صنعتی، ماشینآلات تولیدی و سیستمهایی است که به جریان یکنواخت روغن، صدای کاری پایین و امکان تعمیر سریع نیاز دارند. ساختار ماژولار این پمپ باعث میشود بخش اصلی پمپاژ یا همان کارتریج، بدون نیاز به تعویض کامل مجموعه تعمیر یا جایگزین شود.
در انتخاب یک پمپ هیدرولیک کارتریجی باید عواملی مانند دبی موردنیاز، فشار کاری، سرعت دوران، جهت چرخش، نوع شافت و شرایط کاری سیستم بررسی شود. شناخت این پارامترها علاوه بر افزایش راندمان سیستم، از خرابی زودهنگام پمپ نیز جلوگیری میکند.

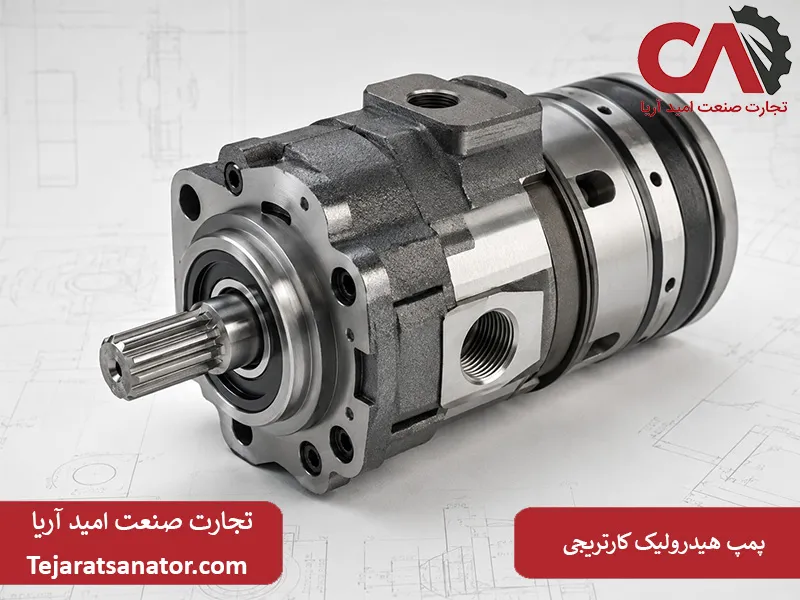

پمپ هیدرولیک کارتریجی چیست؟
پمپ هیدرولیک کارتریجی نوعی پمپ پرهای یا Vane Pump است که بخش اصلی تولید جریان آن بهصورت یک مجموعه مستقل به نام کارتریج درون پوسته پمپ قرار میگیرد. کارتریج معمولاً شامل روتور، تیغهها، رینگ بادامکی و صفحات جانبی است.
با چرخش روتور، تیغهها در تماس با سطح داخلی رینگ حرکت میکنند و حجم محفظههای بین تیغهها تغییر میکند. این تغییر حجم باعث مکش روغن از ورودی و انتقال آن به خروجی پمپ میشود.
این نوع پمپ هیدرولیک به دلیل عملکرد نسبتاً نرم، قابلیت تعمیر مناسب و صدای کمتر نسبت به برخی پمپهای دیگر، در بسیاری از سیستمهای صنعتی استفاده میشود.
اجزای پمپ هیدرولیک کارتریجی
ساختار پمپ کارتریجی از چند بخش اصلی تشکیل شده است که هماهنگی آنها جریان روغن موردنیاز مدار هیدرولیک را ایجاد میکند.
- پوسته پمپ کارتریجی
- کارتریج پمپ
- شافت
- تیغهها و روتور
- رینگ بادامکی و لوازم آببندی

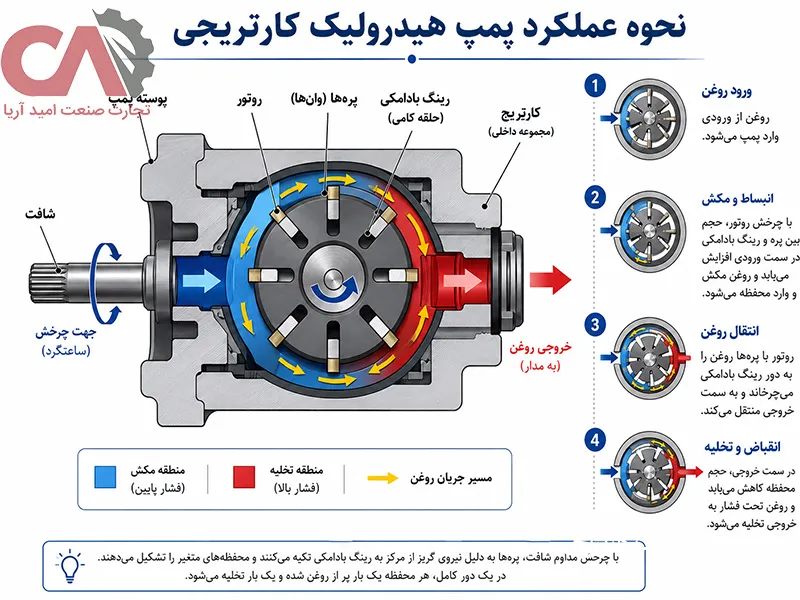

نحوه عملکرد پمپ هیدرولیک کارتریجی
با روشن شدن الکتروموتور، شافت پمپ شروع به چرخش میکند و روتور داخل کارتریج نیز به حرکت درمیآید. تیغههای قرارگرفته در شیارهای روتور بر اثر نیروی گریز از مرکز و فشار روغن به سمت سطح داخلی رینگ هدایت میشوند.
با افزایش فاصله بین روتور و رینگ، حجم فضای بین دو تیغه افزایش پیدا میکند و خلأ نسبی ایجادشده باعث ورود روغن از مسیر مکش میشود. در ادامه و با حرکت روتور، حجم همین محفظه کاهش یافته و روغن با فشار به سمت خروجی منتقل میشود.
تکرار پیوسته این فرایند باعث ایجاد جریان نسبتاً یکنواخت روغن در مدار هیدرولیک میشود.
انواع پمپ هیدرولیک کارتریجی
پمپهای کارتریجی را میتوان بر اساس نوع دبی، تعداد طبقات و جهت عملکرد به چند گروه تقسیم کرد.
- پمپ کارتریجی دبی ثابت
- پمپ کارتریجی دبی متغیر
- پمپ کارتریجی یک طبقه
- پمپ کارتریجی دو طبقه
- پمپ هیدرولیک کارتریجی دو جهته

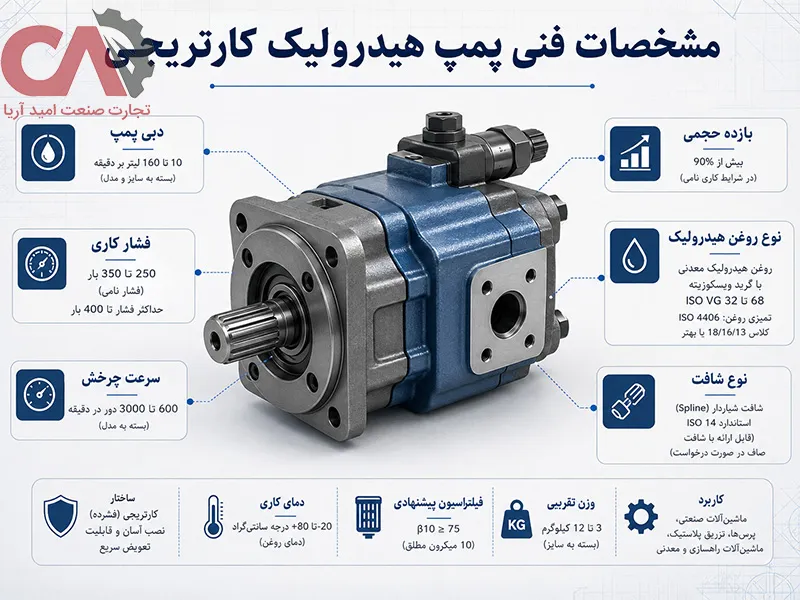

مشخصات فنی پمپ هیدرولیک کارتریجی
مشخصات فنی پمپ تعیین میکند که یک مدل برای چه دستگاه و چه شرایط کاری مناسب است.
| مشخصه | اهمیت در انتخاب پمپ |
| دبی | تعیینکننده حجم روغن منتقلشده در واحد زمان |
| فشار کاری | مشخصکننده توان پمپ برای کار در فشار سیستم |
| سرعت چرخش | مرتبط با دور الکتروموتور و ظرفیت پمپ |
| بازده حجمی | نشاندهنده میزان اتلاف داخلی روغن |
| ویسکوزیته روغن | مؤثر بر روانکاری، نشتی و عمر قطعات |
- دبی پمپ کارتریجی
- فشار کاری
- سرعت چرخش
- بازده حجمی
- نوع و ویسکوزیته روغن هیدرولیک
کاربرد پمپ هیدرولیک کارتریجی
پمپهای کارتریجی به دلیل صدای پایین و جریان نسبتاً یکنواخت در صنایع مختلف استفاده میشوند.
- دستگاههای تزریق پلاستیک
- پرسهای هیدرولیک
- ماشینآلات صنعتی و CNC
- صنایع فولاد، نفت و گاز
- ماشینآلات راهسازی و کشاورزی
مزایا و معایب پمپ هیدرولیک کارتریجی
| مزایا | معایب |
| صدای کاری نسبتاً پایین | حساسیت بیشتر به آلودگی روغن |
| جریان خروجی یکنواخت | محدودیت فشار نسبت به برخی پمپهای پیستونی |
| امکان تعویض کارتریج | نیاز به فیلتراسیون مناسب |
| تعمیرپذیری مناسب | حساسیت به کاویتاسیون |
| راندمان قابل قبول | اهمیت بالای انتخاب ویسکوزیته روغن |

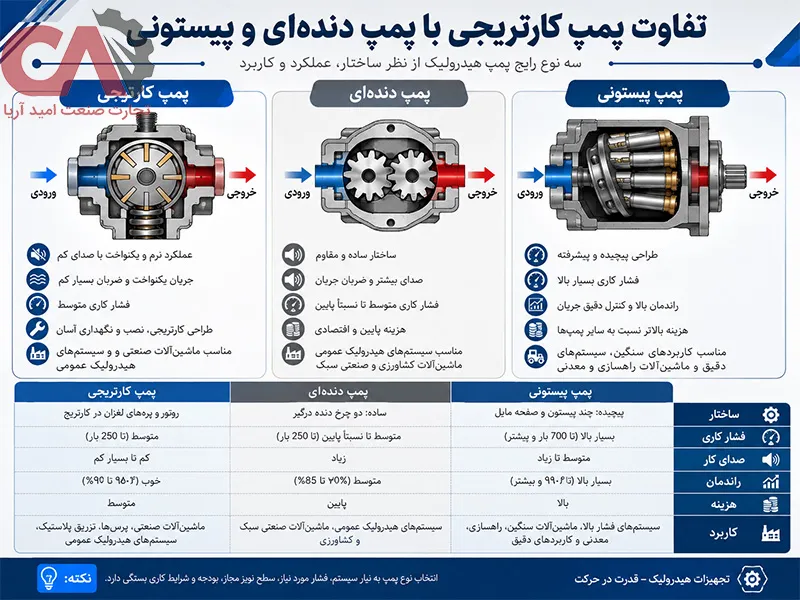

تفاوت پمپ کارتریجی با پمپ دندهای و پیستونی
انتخاب میان پمپ کارتریجی، پمپ هیدرولیک دنده ای و پمپ هیدرولیک پیستونی باید بر اساس فشار، دبی، حساسیت سیستم به صدا و هزینه انجام شود.
| ویژگی | پمپ کارتریجی | پمپ دندهای | پمپ پیستونی |
| صدای کاری | کم | متوسط تا زیاد | متوسط |
| فشار قابل تحمل | متوسط | متوسط | بالا |
| تعمیرپذیری | مناسب | مناسب | تخصصیتر |
| حساسیت به آلودگی | نسبتاً زیاد | کمتر | زیاد |
| قیمت | متوسط | اقتصادیتر | بالاتر |
| کاربرد | ماشینآلات صنعتی | سیستمهای عمومی | سیستمهای پرفشار |
راهنمای انتخاب پمپ هیدرولیک کارتریجی
برای انتخاب پمپ مناسب، صرفاً توجه به برند یا قیمت کافی نیست و باید مشخصات مدار هیدرولیک بررسی شود.
- انتخاب بر اساس دبی
- انتخاب بر اساس فشار کاری
- انتخاب بر اساس جهت چرخش
- انتخاب بر اساس نوع شافت و کارتریج
بهترین برندهای پمپ هیدرولیک کارتریجی
در بازار، برندهای مختلفی از پمپهای کارتریجی وجود دارند و انتخاب برند باید بر اساس دسترسی به قطعات، شرایط کاری و بودجه انجام شود.
- پمپ کارتریجی Vickers
- پمپ کارتریجی Yuken
- پمپ کارتریجی Denison
- پمپ کارتریجی Atos
عوامل موثر بر قیمت پمپ هیدرولیک کارتریجی
قیمت پمپ هیدرولیک کارتریجی ثابت نیست و به مجموعهای از مشخصات فنی و شرایط بازار بستگی دارد. برند سازنده، ظرفیت کارتریج، دبی، فشار کاری، یک یا دو طبقه بودن پمپ، نوع شافت و کشور سازنده از مهمترین عوامل هستند.
اصل یا طرح بودن قطعات نیز میتواند اختلاف قیمت قابل توجهی ایجاد کند. علاوه بر این، قیمت ارز و میزان موجودی بازار روی قیمت مدلهای وارداتی اثر مستقیم دارد.
هنگام خرید نباید فقط پایینترین قیمت را معیار قرار داد؛ زیرا استفاده از کارتریج یا قطعات نامناسب میتواند باعث کاهش راندمان، افزایش نشتی داخلی و هزینه تعمیر مجدد شود.
خرابیهای رایج پمپ کارتریجی و دلایل آن
| مشکل | علت احتمالی |
| صدای غیرعادی | کاویتاسیون، هوا در روغن یا خرابی تیغه |
| کاهش دبی | سایش کارتریج یا نشتی داخلی |
| افزایش دما | روغن نامناسب، فشار بالا یا اصطکاک زیاد |
| لرزش پمپ | همراستا نبودن شافت یا ایراد کوپلینگ |
| خرابی تیغهها | آلودگی روغن یا روانکاری ضعیف |
| نشتی روغن | خرابی اورینگ، کاسهنمد یا آببند |
| کاهش فشار | فرسودگی رینگ، تیغه یا صفحات جانبی |
استفاده از فیلتر مناسب، کنترل سطح و کیفیت روغن، جلوگیری از ورود هوا به خط مکش و رعایت فشار مجاز میتواند عمر کارتریج را به میزان قابل توجهی افزایش دهد.
سوالات متداول درباره پمپ هیدرولیک کارتریجی
- پمپ هیدرولیک کارتریجی چه کاربردی دارد؟
- پمپ هیدرولیک کارتریجی برای تأمین جریان روغن در مدارهای صنعتی مانند پرس هیدرولیک، دستگاه تزریق پلاستیک، ماشینآلات CNC، یونیتهای هیدرولیکی و برخی تجهیزات کشاورزی و صنعتی استفاده میشود.
- قیمت پمپ هیدرولیک کارتریجی چگونه تعیین میشود؟
- قیمت به برند، دبی، فشار کاری، نوع کارتریج، یک یا دو طبقه بودن پمپ، نوع شافت، کشور سازنده، اصل یا طرح بودن محصول و شرایط بازار بستگی دارد.
- چه عواملی باعث خرابی پمپ کارتریجی میشوند؟
- آلودگی روغن، کاویتاسیون، ورود هوا به مسیر مکش، ویسکوزیته نامناسب روغن، فشار بیش از حد، نصب اشتباه و خرابی کوپلینگ از مهمترین دلایل آسیبدیدگی پمپ کارتریجی هستند.
- آیا کارتریج پمپ هیدرولیک قابل تعویض است؟
- بله. یکی از مهمترین مزایای این پمپها امکان تعویض مجموعه کارتریج است. البته کارتریج جدید باید از نظر ابعاد، ظرفیت حجمی، جهت چرخش و مشخصات فنی کاملاً با پوسته و مدل پمپ سازگار باشد.
- پمپ کارتریجی بهتر است یا پمپ دندهای؟
- هیچکدام در تمام کاربردها برتری مطلق ندارند. پمپ کارتریجی معمولاً برای سیستمهایی که صدای کمتر و جریان یکنواخت اهمیت دارد گزینه مناسبی است؛ در حالی که پمپ دندهای ساختار سادهتر و در بسیاری از کاربردها هزینه اولیه کمتری دارد.
جمعبندی
پمپ هیدرولیک کارتریجی به دلیل ساختار ماژولار، صدای کاری نسبتاً پایین، جریان یکنواخت و امکان تعویض مجموعه کارتریج، یکی از گزینههای پرکاربرد در سیستمهای هیدرولیک صنعتی است. با این حال، انتخاب صحیح آن باید بر اساس دبی، فشار کاری، سرعت دوران، جهت چرخش، نوع شافت و شرایط کاری دستگاه انجام شود.
همچنین کیفیت روغن، فیلتراسیون مناسب و جلوگیری از کاویتاسیون نقش مستقیمی در طول عمر پمپ دارند. بنابراین پیش از خرید یا تعویض کارتریج بهتر است مشخصات فنی پمپ فعلی و نیاز واقعی مدار هیدرولیک بهدقت بررسی شود تا از نصب پمپ نامتناسب و هزینههای تعمیر مجدد جلوگیری شود.
