شیر کنترل جهت هیدرولیک یکی از قطعات کلیدی و اساسی در سیستمهای هیدرولیک است که وظیفه هدایت و کنترل مسیر جریان روغن هیدرولیک را بر عهده دارد. آنها با تغییر موقعیت یک بخش داخلی بهنام اسپول، مسیر جریان سیال را باز یا بسته میکنند که این عملکرد، به تعیین جهت حرکت عملگرهای هیدرولیکی کمک خواهد کرد. در لیست انواع شیر کنترل جهت هیدرولیک، تنوع زیادی وجود دارد که از جمله آنها باید به شیرهای ۲/۲، ۲/۳، ۲/۴ و دیگر انواع اشاره کرد. این تجهیزات همچنین از نظر منبع نیرو، تعداد پورتها و مکانیزم داخلی با یکدیگر متفاوت هستند. لازم به ذکر است که انتخاب نوع مناسب باید بر اساس نیاز سیستم هیدرولیک، فشار کاری، دبی سیال و نوع عملکرد موردنظر انجام گیرد تا بهترین عملکرد تضمین شود. در ادامه به معرفی این محصولات میپردازیم.

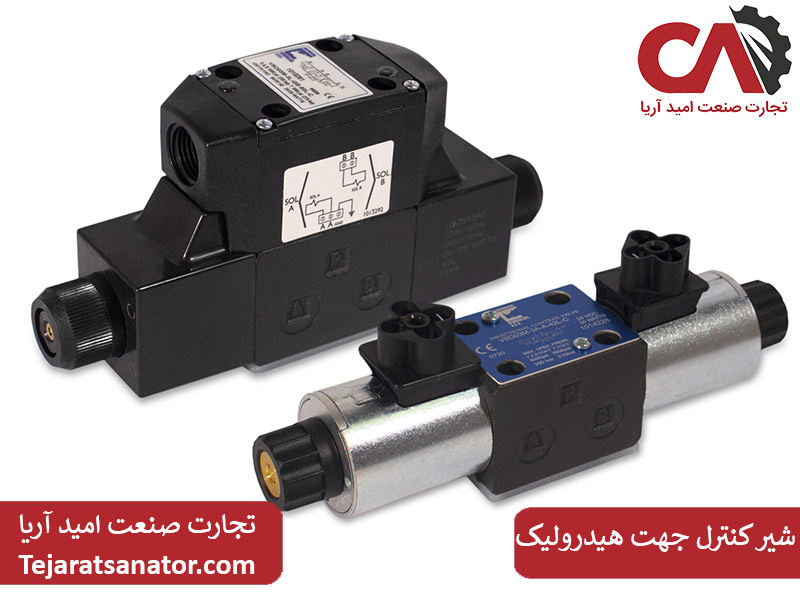

شیر کنترل جهت هیدرولیک چیست؟
در اصل، این شیرها قطعهای هستند که جریان روغن هیدرولیک را هدایت میکنند و با تغییر حالت و موقعیت اسپول، به کنترل مسیر حرکت سیال (باز یا بسته کردن آن) میپردازند. به زبان سادهتر، این تغییر مسیر، جهت حرکت عملگرهای هیدرولیکی را مشخص میکند. در واقع، وظیفه اصلی شیر کنترل جهت هیدرولیک، تعیین این است که سیال از کدام پورت وارد سیستم شده و به کدام پورت برود و خارج شود، بهگونهای که عملکرد سیستم به شکل مطلوب صورت گیرد.

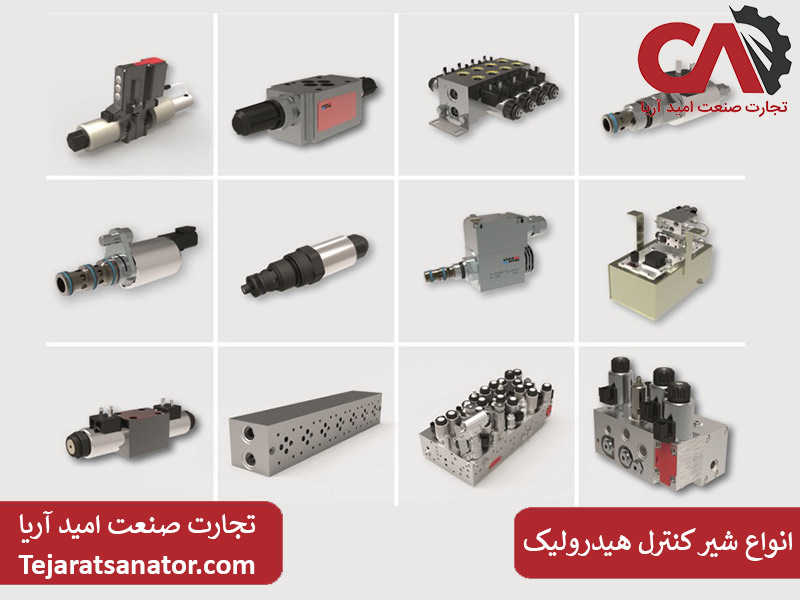

انواع شیر کنترل جهت هیدرولیک
در لیست انواع شیر هیدرولیک، یک تقسیمبندی اساسی وجود دارد که این تجهیزات را در سه دسته منبع نیرو، تعداد پورت و حالت و در نهایت، مکانیزم داخلی جای میدهد.
- از نظر منبع نیرو
این تجهیز از نظر منبع نیرو، به دو دسته برقی و دستی تقسیم میشود. در واقع، کنترل آنها با کمک گرفتن از منبع نیرویی متفاوت، انجام میگیرد.
شیر کنترل جهت هیدرولیک دستی
در انواع شیر کنترل جهت هیدرولیک، نوع دستی آن نیازمند اهرم یا دستگیره است تا جریان را تغییر دهد. در واقع، آنها بهصورت دستی کنترل میشوند و کاربر باید در زمان تغییر جهت و کنترل شیر، در محل حضور داشته باشد. این تجهیزات بهدلیل برخورداری از مزایای زیاد مانند سادگی و کارایی بسیار، کنترل دقیق جریان، قابلیت اطمینان، عدم نیاز به انرژی الکتریکی و موارد دیگر، مورد توجه قرار میگیرند.

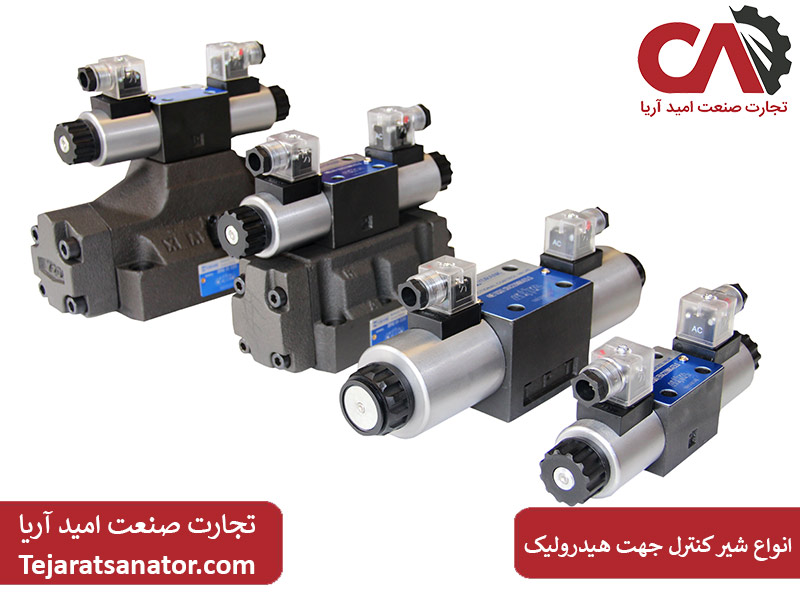

شیر کنترل جهت هیدرولیک برقی
در نمونههای برقی، با استفاده از نیروی الکترومغناطیسی ناشی از بوبینها، میتوان آنها را کنترل کرد. در واقع، جریانی الکتریکی از بوبین عبور میکند و با ایجاد میدان مغناطیسی، شیر عمل کرده و تغییر مییابد. این دستگاهها خود به چند دسته مختلف یکطرفه، دوطرفه و چندطرفه تقسیم میشوند و عملکرد هر یک متفاوت است. از شیر کنترل جهت برقی معمولاً در صنایعی نظیر خودروسازی، فولاد، هوافضا، ساخت و ساز و دیگر صنایع استفاده میشود.
- از نظر تعداد پورت و حالت
انواع شیر کنترل جهت هیدرولیک بر اساس تعداد پورت و حالت، در دستههای مختلفی قرار میگیرند که با عملکردهای متفاوت خود، امکان کنترل جریان سیال در سیستمهای هیدرولیکی را فراهم میکنند. در واقع، این شیرها بر اساس تعداد مسیرهای ورودی و خروجی، به چند دسته متفاوت تقسیم میشوند و هر یک دارای تعداد وضعیتهای متنوعی هستند.
-
- شیرهای ۲/۲ (۲ پورت و ۲ حالت)
در این نوع، یک ورودی و یک خروجی وجود دارد که برای قطع و وصل کردن جریان مورد استفاده قرار میگیرند. در یک حالت، مسیر جریان باز بوده و سیال عبور میکند و در حالت دوم، مسیر مسدود شده و جریان قطع میشود. توجه داشته باشید که در این شیرها، مسیر جریان روغن همیشه یکطرفه بوده و در سیستمهایی که نیازی به بازگشت سیال نیست، مورد استفاده قرار میگیرند.
-
- شیرهای ۲/۳ (۳ پورت و ۲ حالت)
در مدل 3/2 که یکی از انواع شیر کنترل جهت هیدرولیک محسوب میشود، شما شاهد یک پورت ورودی، یک پورت خروجی و یک پورت بهمنظور برگشت سیال به مخزن خواهید بود. این شیرها دو حالت اصلی دارند که یکی برای حرکت جک و دیگری برای برگشت جک به حالت اولیه در نظر گرفته شده است.
-
- شیرهای ۲/۴ (۴ پورت و ۲ حالت)
در این نوع، شما 4 پورت (شامل دو پورت ورودی و دو پورت خروجی) و دو حالت را در اختیار دارید. توجه داشته باشید که شیرهای مربوطه برای کنترل دو سیلندر یا یک سیلندر دوطرفه مورد استفاده قرار میگیرند.
-
- شیرهای ۳/۴ (۴ پورت و ۳ حالت)
در برخی از سیستمها، باید حالتهای دیگری نیز در این تجهیزات وجود داشته باشند. در واقع، این حالتها میتوانند برای کاهش فشار از روی سیلندرها و هیدروموتورها مناسب باشند.
-
- حالت مرکزی (وسط)
در این حالت، تمامی پورتهای موجود مسدود میشوند و جریان روغن وجود ندارد. این موقعیت بهمنظور متوقف کردن جریان یا نگهداشتن محرک در یک موقعیت ثابت مورد استفاده قرار میگیرد.
- حالت بسته
در این حالت، یک اتصال از پورت p به پورت t دیده میشود و هر دو پورت کاری موجود مسدود هستند. علاوه بر این، از حرکت جریان روغن هیدرولیک از سمت پمپ بهسمت محرک جلوگیری شده و به محرک این اجازه داده میشود تا در یک موقعیت ثابت قرار گیرد.
- حالت باز
در این نوع نیز پورت p متناسب با جریان جهت موردنظر، به یکی از پورتهای موجود متصل میشود و پورت کاری دیگر، به درگاه t اتصال مییابد. بهدنبال همین اتصال، روغن میتواند به مخزن بازگردد. در این حالت، روغن هیدرولیک از پمپ به محرک جریان مییابد و باعث به حرکت در آمدن آن میشود.
- از نظر مکانیزم کنترل داخلی
از این نظر نیز انواع شیر کنترل جهت هیدرولیک قابل تقسیم هستند و به دو دسته پاپتی و قرقرهای تقسیم میشوند. این تجهیزات عملکردی متفاوت دارند و طراحی داخلی آنها متفاوت است.
-
شیر کنترل جهت هیدرولیک پاپتی
در نوع پاپتی این تجهیز، یک پاپت یا همان قطعه شبیه به دیسک یا مخروط وجود دارد که برای باز و بسته شدن مسیر جریان استفاده میشود. این پاپتها توسط فنر یا نیروهای هیدرولیکی در جای خود قرار میگیرند و زمانیکه فشار هیدرولیک افزایش یابد، پاپت به عقب رفته و مسیر جریان باز میشود. این نوع شیرها بهدلیل آببندی عالی و زمان پاسخ سریع، توانستهاند برای کاربردهایی که به پاسخ فوری نیاز دارند، قابل استفاده باشند.
شیر کنترل جهت هیدرولیک قرقره ای یا اسپولی
یکی دیگر از انواع شیر کنترل جهت هیدرولیک، نوع قرقرهای یا اسپولی است که یک اسپول یا قطعهای استوانهای شکل در درون بدنه شیر قرار دارد و حرکت میکند. زمانیکه این قطعه به حرکت درمیآید، مسیرهای جریان به یکدیگر متصل شده یا مسدود میشوند. این تجهیزات نسبت به نوع پاپتی از ساختاری سادهتر برخوردار هستند و معمولاً در سیستمهای نیازمند کنترل دقیق جریان، مورد استفاده قرار میگیرند. شما میتوانید از این ابزارها در ماشینآلات صنعتی، تجهیزات سیار و سیستمهای خودرو بهره ببرید.
انواع شیر کنترل جهت هیدرولیک، امکان انتخاب بهترین گزینه را متناسب با نوع سیستم شما فراهم میسازند. این شیرها در سه دسته کلی قرار میگیرند و نقش مهمی در کنترل جهت حرکت سیال دارند. انتخاب نوع مناسب، به نوع سیستم، نیازهای خاص آن، مقدار فشار و دبی مورد نیاز بستگی دارد. هنگام تهیه این تجهیزات، توجه به کیفیت و قیمت مناسب بسیار حائز اهمیت است تا بتوانید از طول عمر و کارایی مطلوب بهرهمند شوید. در مجموعه ما، تجارت صنعت، انواع این شیرها با بهترین کیفیت و قیمت مناسب قابل تهیه هستند و شما میتوانید با اطمینان از کیفیت آنها، خرید خود را انجام دهید. توجه به متریال مرغوب در ساخت این ابزارها، تأثیر بسزایی در عملکرد صحیح و دوام طولانی مدت آنها دارد.
