در سیستمهای هیدرولیکی، هماهنگی دقیق بین اجزای مکانیکی و هیدرولیکی نقش تعیینکنندهای در راندمان و پایداری عملکرد دارد. شفت پمپ هیدرولیک یکی از اجزای اصلی انتقالدهنده نیرو است و وظیفه اتصال منبع توان مکانیکی به مکانیزم داخلی پمپ را برعهده دارد. شناخت دقیق این قطعه، بررسی ساختار، عملکرد و عوامل مؤثر بر سلامت آن، نقش مهمی در افزایش عمر سیستمهای هیدرولیکی ایفا میکند. در این مقاله، بررسی میکنیم که شفت هیدرولیک چیست، چگونه کار میکند و چه نقشی در انتقال انرژی دارد.

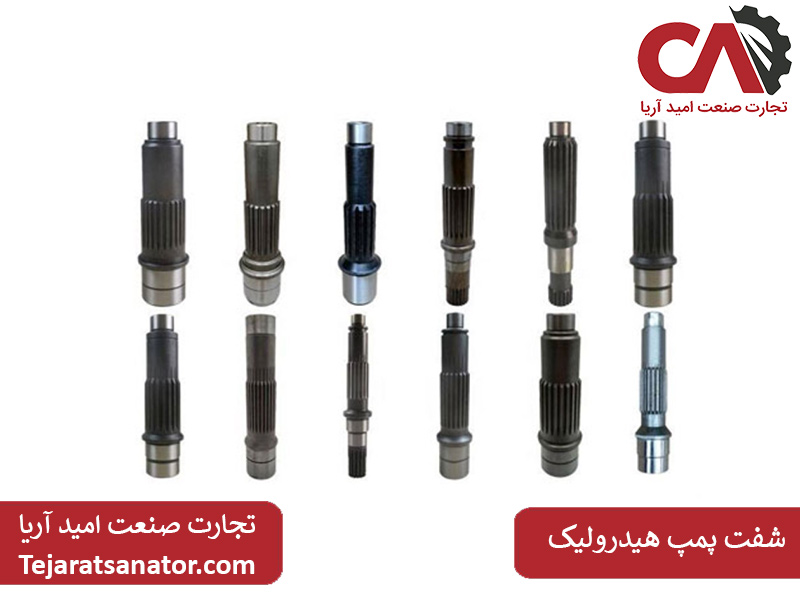

تعریف شفت پمپ هیدرولیک و نقش آن در سیستم
شفت پمپ هیدرولیک قطعهای مکانیکی و دوار است که نیروی چرخشی تولیدشده توسط الکتروموتور یا موتور احتراقی را به اجزای داخلی پمپ منتقل میکند. این قطعه معمولا از فولاد آلیاژی با استحکام بالا ساخته میشود تا در برابر گشتاور، تنش پیچشی و خستگی مکانیکی مقاومت کافی داشته باشد.
در پاسخ به این پرسش که شفت هیدرولیک چیست، میتوان گفت شفت واسطهای حیاتی میان منبع توان و مکانیزم تولید فشار است که بدون آن، انتقال مؤثر انرژی امکانپذیر نخواهد بود.
میل شفت پمپ هیدرولیک با طراحی دقیق خود، همراستایی اجزای داخلی پمپ را تضمین کرده و از بروز لرزش، افت راندمان و سایش نامتعارف جلوگیری میکند. درواقع، وظیفه شفت پمپ هیدرولیک ایجاد یک مسیر پایدار برای انتقال گشتاور و حفظ هماهنگی حرکتی در کل سیستم است.
نحوه عملکرد شفت در تبدیل انرژی مکانیکی به هیدرولیکی
فرآیند تبدیل انرژی در پمپهای هیدرولیکی با چرخش شفت پمپ هیدرولیک آغاز میشود. این چرخش که از منبع توان دریافت شده، بهواسطه اتصال مستقیم یا کوپلینگ به اجزای پمپاژ منتقل خواهد شد. در این فرآیند، انتقال قدرت در پمپ هیدرولیک صنعتی بهصورت کاملا مکانیکی انجام شده و انرژی دورانی شفت باعث حرکت دندهها، پرهها یا پیستونها میشود. این حرکت مکانیکی درنهایت منجر به ایجاد فشار و جریان روغن هیدرولیک خواهد شد. درک اینکه شفت هیدرولیک چیست و چگونه در این چرخه عمل میکند، برای تحلیل راندمان سیستم اهمیت بالایی دارد، زیرا هرگونه اختلال در عملکرد شفت مستقیما بر بازده کل پمپ اثر میگذارد.
ارتباط شفت با اجزای داخلی پمپ
شفت پمپ هیدرولیک نقش مرکزی در اتصال و هماهنگی اجزای داخلی پمپ ایفا میکند. این ارتباط بسته به نوع پمپ، شکل و نحوه انتقال نیرو متفاوت است.
ارتباط شفت با دندهها
در پمپهای دندهای، میل شفت پمپ هیدرولیک مستقیما به یکی از دندهها متصل شده و باعث چرخش همزمان دنده محرک و متحرک میشود. در این حالت، انتقال قدرت در پمپ هیدرولیک بهصورت مستقیم انجام شده و دقت ماشینکاری شفت تأثیر زیادی بر کاهش نشتی و افزایش راندمان دارد.
ارتباط شفت با پرهها
در پمپهای پرهای، شفت به روتور مرکزی متصل است و با چرخش خود، پرهها را درون رینگ هدایت میکند. وظیفه شفت پمپ هیدرولیک در این نوع پمپ، حفظ تعادل دینامیکی و جلوگیری از نوسانات شعاعی است.
ارتباط شفت با پیستونها
در پمپهای پیستونی، شفت پمپ هیدرولیک معمولا به صفحه زاویهدار یا بلوک سیلندر متصل میشود. حرکت دورانی شفت باعث رفتوبرگشت پیستونها و درنتیجه ایجاد فشار بالا در سیستم خواهد شد.
کاربرد شفت پمپ هیدرولیک در صنایع و ماشینآلات مختلف
کاربرد شفت پمپ هیدرولیک در طیف وسیعی از صنایع قابل مشاهده است. این کاربردها نشاندهنده اهمیت این قطعه در سیستمهای قدرت سیال هستند.
- استفاده در ماشینآلات صنعتی سنگین برای تضمین انتقال قدرت در پمپ هیدرولیک بهصورت پایدار
- بهکارگیری در تجهیزات راهسازی و معدنی با هدف تحمل بارهای ضربهای و گشتاور بالا
- نقش کلیدی در سیستمهای هیدرولیک خطوط تولید و پرسهای صنعتی
- استفاده در صنایع دریایی و کشاورزی بهمنظور ایجاد فشار یکنواخت و قابلکنترل
در تمامی این موارد، کاربرد شفت پمپ هیدرولیک به افزایش قابلیت اطمینان و طول عمر تجهیزات کمک میکند.

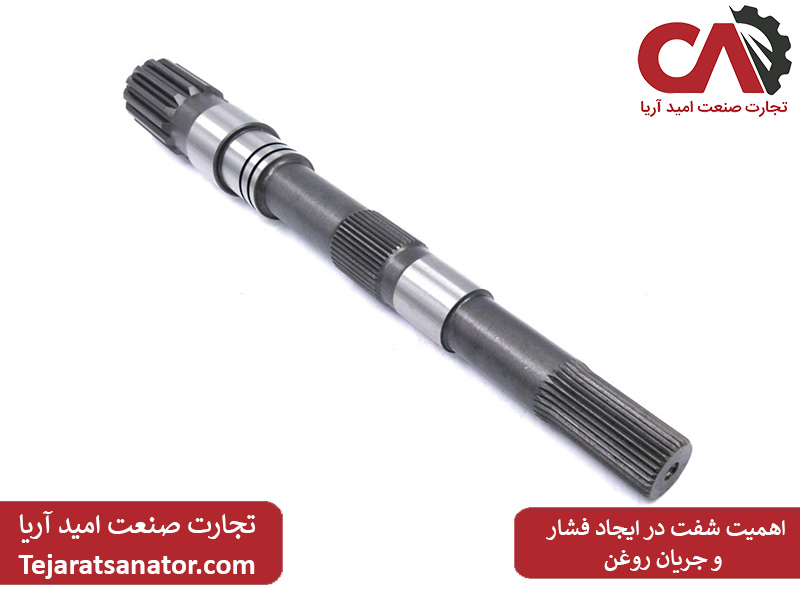

اهمیت شفت در ایجاد فشار و جریان روغن
ایجاد فشار و جریان یکنواخت روغن بدون عملکرد صحیح شفت پمپ هیدرولیک امکانپذیر نیست. این قطعه با انتقال دقیق گشتاور، شرایط لازم برای مکش و رانش سیال را فراهم میسازد. هرگونه لقی، انحراف یا کاهش استحکام در میل شفت پمپ هیدرولیک میتواند باعث افت فشار، ناپایداری جریان و افزایش تلفات انرژی شود. از این منظر، وظیفه شفت پمپ هیدرولیک فراتر از یک قطعه انتقالدهنده نیرو بوده و بهعنوان عامل اصلی پایداری عملکرد سیستم شناخته میشود.
بهطور تخصصیتر، زاویه دقیق ترازبندی بین شفت و یاتاقانها نقش مهمی در کاهش اصطکاک و جلوگیری از تمرکز تنش دارد. ناهممحوری جزئی در انتقال قدرت در پمپ هیدرولیک میتواند باعث افزایش بار خمشی و خستگی سطحی شفت شود که در بلندمدت به تغییر شکل و خرابی شفت پمپ هیدرولیک منجر خواهد شد. همچنین طراحی سطح تماس شفت با سیلها و بیرینگها باید بهگونهای انجام گیرد که در فشارهای بالا نیز نشت روغن به حداقل برسد و پایداری جریان حفظ شود.
نشانههای خرابی شفت پمپ هیدرولیک و تأثیر آن بر عملکرد سیستم
خرابی شفت پمپ هیدرولیک معمولا با علائم مشخصی همراه است که نادیدهگرفتن آنها میتواند منجر به آسیبهای گستردهتر شود.
- افزایش لرزش و صدای غیرعادی در حین کار: این حالت معمولا ناشی از ناهممحوری شفت با کوپلینگ یا یاتاقانهاست که باعث ایجاد بارهای دینامیکی نامتعادل میشود. تداوم لرزش میتواند تنش خستگی را افزایش داده و زمینهساز خرابی تدریجی شفت پمپ هیدرولیک شود.
- افت محسوس فشار و اختلال در انتقال قدرت در پمپ هیدرولیک: کاهش دقت در عملکرد شفت باعث انتقال ناقص گشتاور به اجزای داخلی پمپ میشود. این اختلال مستقیما راندمان حجمی را کاهش داده و فرآیند انتقال قدرت در پمپ هیدرولیک را ناپایدار میکند.
- نشتی روغن در محل آببندها: سایش یا تاببرداشتن میل شفت پمپ هیدرولیک موجب از بین رفتن تماس یکنواخت بین شفت و سیلها میشود. این مسئله علاوه بر اتلاف سیال، خطر آلودگی محیط و افت فشار سیستم را بههمراه دارد.
- افزایش دمای کاری پمپ: افزایش اصطکاک ناشی از لقی یا ناهمراستایی شفت باعث تبدیل بخشی از انرژی مکانیکی به گرما میشود. بالارفتن دما بهمرور زمان خواص روغن هیدرولیک را کاهش داده و عمر مفید اجزای داخلی پمپ را کوتاه میکند.
این نشانهها بیانگر آن است که خرابی شفت پمپ هیدرولیک مستقیما عملکرد کل سیستم را تحت تأثیر قرار میدهد.

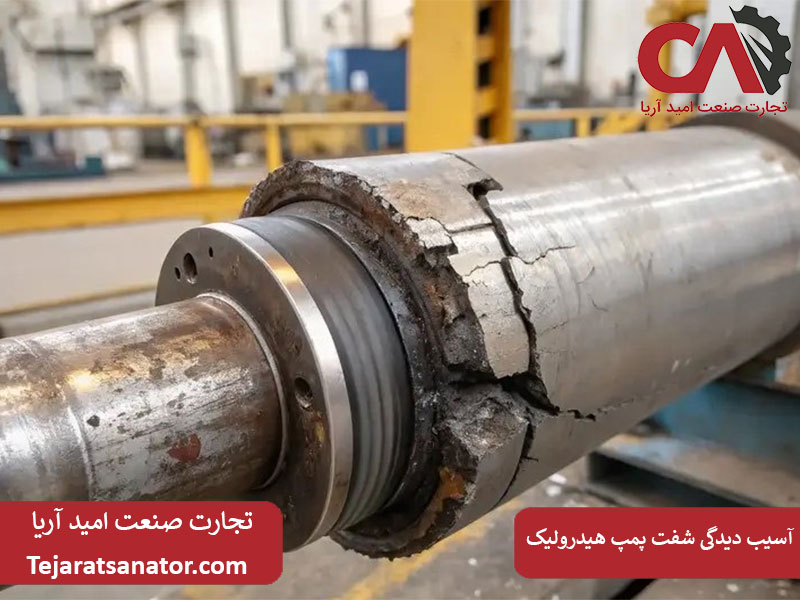

دلایل رایج آسیبدیدگی شفت پمپ هیدرولیک
شناخت عوامل ایجاد خرابی شفت پمپ هیدرولیک به پیشگیری از توقفهای ناخواسته کمک میکند.
- همراستا نبودن شفت با منبع توان
- بارگذاری بیشازحد و گشتاور نامتعارف
- روانکاری نامناسب و آلودگی روغن
- خستگی مکانیکی ناشی از کارکرد طولانیمدت
در بسیاری از موارد، بیتوجهی به وظیفه شفت پمپ هیدرولیک در تحمل تنشهای عملیاتی، عامل اصلی بروز خرابی محسوب میشود.
جمعبندی
در پاسخ به این پرسش که شفت هیدرولیک چیست، میتوان آن را عنصر اصلی مکانیکی پمپ دانست که مسئول انتقال انرژی و ایجاد هماهنگی در اجزای داخلی است. شفت پمپ هیدرولیک با ایفای نقش کلیدی در انتقال قدرت در پمپ هیدرولیک، تأثیر مستقیمی بر راندمان، پایداری و طول عمر سیستم دارد. شناخت دقیق کاربرد شفت پمپ هیدرولیک، بررسی منظم وضعیت آن و پیشگیری از خرابی شفت پمپ هیدرولیک، از مهمترین اقدامات برای حفظ عملکرد بهینه سیستمهای هیدرولیکی در صنایع مختلف بهشمار میرود.
