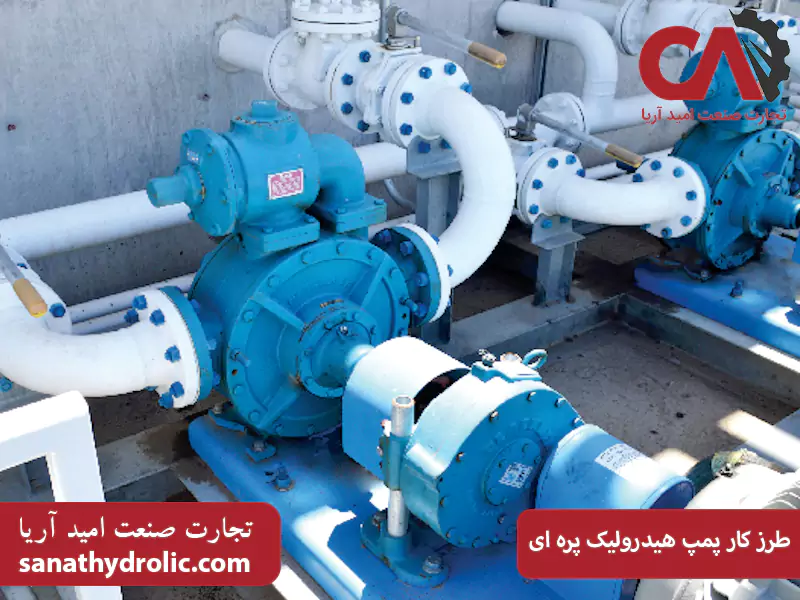

طرز کار پمپ هیدرولیک پره ای بر پایه یک اصل مهندسی استوار است: ایجاد اختلاف حجم متغیر با استفاده از حرکت خارج از مرکز. این پمپها با استفاده از یک روتور (که به صورت خارج از مرکز در داخل یک محفظه بادامکی میچرخد) و پرههایی که آزادانه در شیارهای روتور میلغزند، کار میکنند. با چرخش روتور، پرهها به دیواره محفظه پمپ هیدرولیک میچسبند. در نیم دور اول، فضای بین پرهها افزایش یافته و (مکش) ایجاد میشود و در نیم دور دوم، فضا کاهش یافته و روغن با فشار به بیرون (دهش) هدایت میشود. این مکانیسم، جریانی یکنواخت و کمصدا تولید میکند. در این مقاله، به صورت جامع به بررسی این فرآیند، اجزا و انواع آن میپردازیم.
پمپ هیدرولیک پره ای چیست و چه نقشی در سیستم هیدرولیک دارد؟
پمپ هیدرولیک پرهای (Vane Pump) نوعی پمپ جابجایی مثبت (Positive Displacement) محسوب میشود. نقش اصلی این پمپ در یک سیستم هیدرولیک، تبدیل انرژی مکانیکی (دریافتی از یک الکتروموتور) به انرژی هیدرولیکی (جریان سیال تحت فشار) است.
این پمپها از نظر سطح فشار، معمولاً بین پمپهای دندهای (فشار پایین) و پمپهای پیستونی (فشار بسیار بالا) قرار میگیرند. آنها به دلیل ارائه جریان سیال بسیار یکنواخت و کمپالس (Low Pulsation) و در نتیجه، عملکرد بسیار کمصدا، شهرت دارند.
بسیاری از پمپهای پرهای مدرن به صورت کارتریجی طراحی میشوند. در این حالت، مجموعه کامل روتور، پرهها و رینگ بادامکی به صورت یک واحد یکپارچه (کارتریج) ساخته شده است. طرز کار پمپ هیدرولیک کارتریجی دقیقاً مشابه نوع استاندارد است، اما این طراحی تعمیر و نگهداری را بسیار آسان میکند، زیرا در صورت خرابی، کل کارتریج به سرعت و با هزینه کم تعویض میشود.

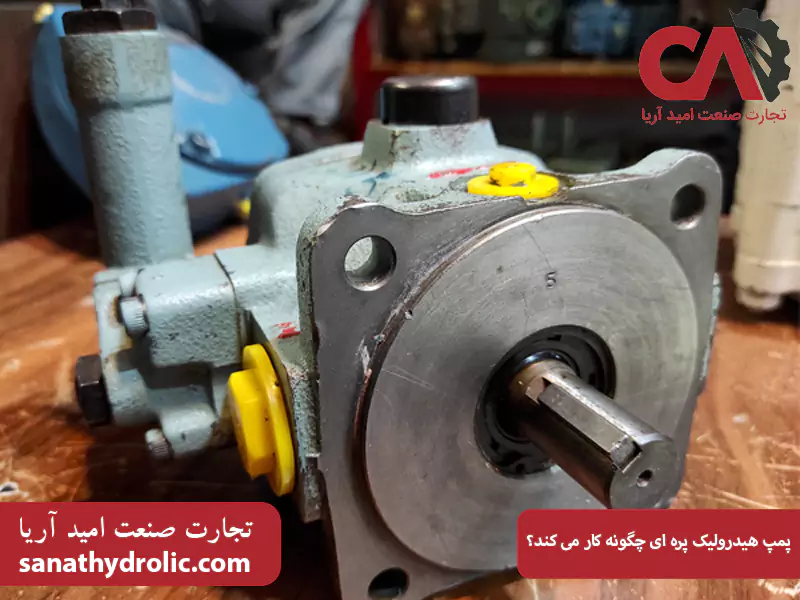

پمپ هیدرولیک پره ای چگونه کار می کند؟
فرآیند پمپاژ در یک پمپ پرهای در سه مرحله اصلی خلاصه میشود که به صورت مداوم تکرار میشوند:
ایجاد خلاء و مکش سیال
با چرخش شفت، روتور نیز شروع به گردش میکند. روتور نسبت به مرکز رینگ بادامکی (استاتور) دارای خروج از مرکز است. نیروی گریز از مرکز، پرهها را از شیارهای روتور به بیرون رانده و به دیواره داخلی رینگ بادامکی میچسباند.
در نیم دور اول چرخش، به دلیل خروج از مرکز بودن، فضای بین دو پره به تدریج افزایش مییابد. این افزایش حجم، باعث ایجاد خلاء نسبی در پورت ورودی میشود و سیال هیدرولیک از مخزن به داخل این فضاها مکیده میشود.
انتقال و آببندی سیال
پس از اینکه فضای بین دو پره به حداکثر حجم رسید، سیال در این محفظه آببندی شده به دام میافتد و توسط چرخش روتور به سمت پورت خروجی حمل میشود.
کاهش حجم و دهش سیال
در نیم دور دوم چرخش، روتور به سمتی از محفظه حرکت میکند که فاصله آن با رینگ بادامکی به تدریج کاهش مییابد. این کاهش فاصله، پرهها را مجبور میکند به داخل شیارهای خود بازگردند. با کاهش حجم فضای به دام افتاده، سیال فشرده شده و فشار آن افزایش مییابد. نهایتاً، این سیال پرفشار از طریق پورت دهش (خروجی) به سمت سیستم هیدرولیک هدایت میشود.
اجزای اصلی پمپ پره ای و وظیفه هر بخش
برای درک کامل طرز کار پمپ هیدرولیک پره ای، شناخت اجزای کلیدی آن ضروری است که در جدول زیر میبینید:
| جزء | وظیفه اصلی |
| پوسته | محفظه بیرونی پمپ که اجزای داخلی را در بر میگیرد و دارای پورتهای ورودی و خروجی است. |
| شفت ورودی | نیروی مکانیکی چرخشی را از موتور دریافت کرده و به روتور منتقل میکند. |
| روتور | بخش متحرک مرکزی پمپ که دارای شیارهایی برای نگهداری پرهها است. |
| پرهها | تیغههای متحرکی که در شیارهای روتور میلغزند و محفظههای با حجم متغیر را ایجاد میکنند. |
| رینگ بادامکی | حلقه داخلی که روتور و پرهها در آن میچرخند. شکل بیضوی یا دایرهای خارج از مرکز آن، عامل تغییر حجم است. |
| صفحات فشاری | دو صفحه صیقلی در دو طرف روتور که از نشت سیال از کنار پرهها جلوگیری میکنند. |
| کارتریج | (در مدلهای کارتریجی) مجموعه یکپارچه شامل روتور، پرهها، رینگ و صفحات فشاری که قابل تعویض است. |
نحوه انتقال نیرو و حرکت روغن در پمپ پره ای
انتقال نیرو در پمپ پرهای یک فرآیند تبدیل انرژی است:
- انرژی مکانیکی: الکتروموتور، گشتاور (Torque) و سرعت چرخشی (RPM) را به شفت پمپ اعمال میکند.
- انرژی جنبشی سیال: چرخش روتور، سیال را به داخل کشیده و آن را به حرکت در میآورد.
- انرژی پتانسیل (فشار): طرز کار پمپ هیدرولیک پره ای در این بخش به هندسه آن بستگی دارد. شکل خارج از مرکز رینگ بادامکی، حجم سیال را به اجبار کاهش میدهد. این کاهش حجم و مقاومت سیستم در برابر جریان، انرژی جنبشی سیال را به انرژی پتانسیل یا همان فشار هیدرولیکی در خروجی تبدیل میکند.
تاثیر سرعت دوران و فشار بر عملکرد پمپ پره ای هیدرولیکی
عملکرد پمپ پرهای به شدت تحت تأثیر این دو پارامتر است:
- تاثیر سرعت دوران (RPM):
سرعت چرخش شفت رابطه مستقیمی با دبی یا نرخ جریان خروجی پمپ دارد. به زبان ساده، RPM بالاتر = دبی بیشتر.- محدودیتها: سرعت بیش از حد پایین باعث عملکرد ناپایدار و سرعت بیش از حد بالا میتواند منجر به پدیده مخرب «کاویتاسیون» (ایجاد حباب در ورودی) و سایش سریع پرهها شود.
- تاثیر فشار:
یک تصور اشتباه رایج این است که پمپها فشار تولید میکنند. در واقعیت، پمپها فقط جریان (دبی) ایجاد میکنند. فشار، نتیجه مقاومت سیستم (مانند بار روی جک) در برابر این جریان است.- افزایش فشار سیستم: با افزایش فشار، بار مکانیکی روی پمپ افزایش مییابد. این امر باعث افزایش نشت داخلی شده و بازده حجمی پمپ را اندکی کاهش میدهد. همچنین موتور محرک باید توان بیشتری مصرف کند.

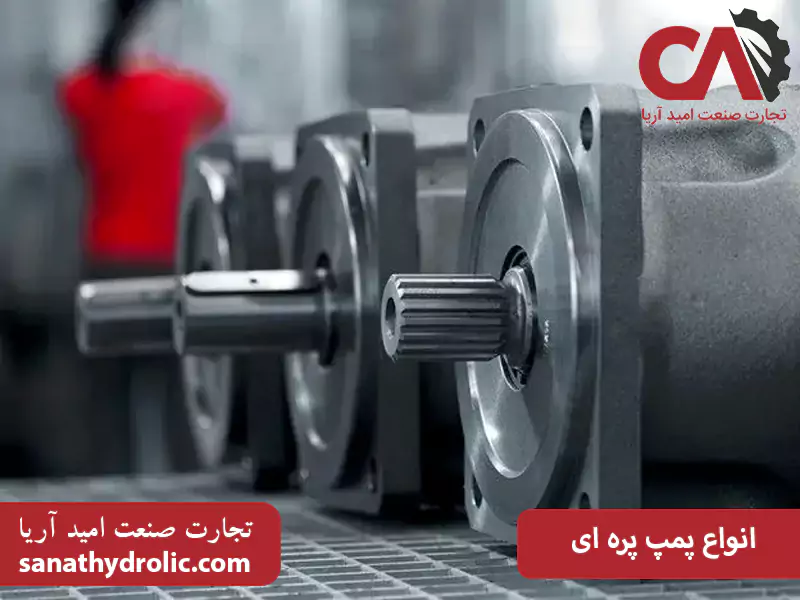

انواع پمپ پره ای
پمپهای پرهای به دو دسته اصلی تقسیم میشوند:
پمپ پره ای با جابجایی ثابت (Fixed Displacement)
در این نوع، میزان خروج از مرکز بودن روتور ثابت است، در نتیجه حجم سیالی که در هر دور جابجا میشود، ثابت خواهد بود. دبی خروجی این پمپها تنها با تغییر سرعت موتور قابل تغییر است. این پمپها خود به دو نوع تقسیم میشوند:
- نامتعادل: دارای یک چرخه مکش و دهش در هر دور هستند. فشار خروجی به صورت یکطرفه به شفت نیرو وارد میکند.
- متعادل : دارای رینگ بادامکی بیضوی با دو پورت ورودی و دو پورت خروجی (در مقابل هم) هستند. این طراحی نیروهای فشار را خنثی کرده و عمر یاتاقانها را بسیار طولانیتر میکند.
پمپ پره ای با جابجایی متغیر (Variable Displacement)
در این پمپهای پیشرفته، رینگ بادامکی (استاتور) میتواند موقعیت خود را نسبت به روتور تغییر دهد. این تغییر موقعیت (که توسط فنر یا فشار هیدرولیکی کنترل میشود) میزان خروج از مرکز بودن را تغییر میدهد.
- نتیجه: پمپ میتواند دبی خروجی را تغییر دهد، حتی اگر سرعت چرخش موتور ثابت باشد. این ویژگی باعث صرفهجویی فوقالعاده در مصرف انرژی میشود.
مزایا، محدودیت ها و کاربردهای پمپ هیدرولیک پره ای در صنایع مختلف
مزایا:
- عملکرد بسیار کمصدا: به دلیل جریان خروجی یکنواخت و کمپالس.
- بازده حجمی خوب: نشت داخلی کمتری نسبت به پمپهای دندهای دارند.
- سهولت در تعمیر و نگهداری: بهویژه در مدلهای کارتریجی (که طرز کار پمپ هیدرولیک کارتریجی مشابه نوع عادی است) تعمیرات سریع و ارزان است.
- قابلیت کار در فشارهای متوسط (تا ۲۱۰ بار).
- وجود مدلهای جابجایی متغیر برای صرفهجویی در انرژی.
محدودیتها:
- پیچیدگی بیشتر و قیمت بالاتر نسبت به پمپهای دندهای.
- حساسیت به آلودگی: پرهها نسبت به ذرات آلودگی در روغن حساستر هستند.
- محدودیت فشار: توانایی دستیابی به فشارهای بسیار بالای پمپهای پیستونی را ندارند.
- حساسیت به کاویتاسیون.
کاربردهای صنعتی:
به دلیل تعادل عالی بین قیمت، عملکرد و صدای کم، در طیف وسیعی از صنایع استفاده میشوند:
- ماشینآلات صنعتی: مانند دستگاههای پرس، ماشینهای تزریق پلاستیک و ابزارهای ماشینی.
- تجهیزات جابجایی مواد: مانند لیفتراکها و بالابرهای هیدرولیکی.
- صنایع خودروسازی: در سیستمهای فرمان هیدرولیک.
- واحدهای قدرت هیدرولیک (HPUs): به عنوان منبع تغذیه برای خطوط مونتاژ.
جمعبندی
طرز کار پمپ هیدرولیک پره ای بر اساس مکانیزم چرخش یک روتور خارج از مرکز و لغزش پرهها بنا شده است. این طراحی منجر به تولید جریانی کمصدا و کارآمد برای کاربردهای هیدرولیکی با فشار متوسط میشود. این پمپها به دلیل تعادل عالی بین عملکرد، هزینه و سهولت نگهداری (بهویژه در مدلهای کارتریجی)، به یکی از محبوبترین انتخابها در ماشینآلات صنعتی تبدیل شدهاند.
سوالات متداول
۱. تفاوت اصلی پمپ پره ای و دنده ای چیست؟
پمپ دندهای سادهتر، ارزانتر و مقاومتر به آلودگی است اما صدای بیشتری دارد. پمپ پرهای بازده بالاتر، صدای بسیار کمتر و قابلیت کار در فشارهای متوسط را دارد اما حساستر است.
۲. چرا پمپ پره ای صدای کمی دارد؟
برخلاف پمپ دندهای، در پمپ پرهای افزایش و کاهش حجم به صورت تدریجی و پیوسته انجام میشود. این جریان آرام و پیوسته، عامل اصلی صدای کم است.
۳. پمپ کارتریجی چیست؟
نوعی پمپ پرهای است که تمام اجزای متحرک آن (روتور، پرهها، رینگ) به صورت یک بسته یکپارچه ساخته شدهاند. در صورت خرابی، به جای تعویض کل پمپ، فقط این کارتریج در عرض چند دقیقه تعویض میشود.
۴. حداکثر فشار پمپ پره ای چقدر است؟
پمپهای پرهای استاندارد معمولاً تا فشارهای ۱۷۵ تا ۲۱۰ بار (Bar) یا حدود ۲۵۰۰ تا ۳۰۰۰ پوند بر اینچ مربع (psi) کار میکنند.
۵. مهمترین علت خرابی پمپ پره ای چیست؟
دو علت اصلی خرابی عبارتاند از: آلودگی سیال (ذرات جامد در روغن که باعث سایش میشوند) و کاویتاسیون (ایجاد حباب در ورودی که به پرهها آسیب میزند).
