وجود هوا در سیستم هیدرولیک یکی از مشکلات رایجی است که میتواند عملکرد تجهیزات را مختل کرده و در صورت بیتوجهی، به قطعات حساس سیستم آسیب بزند. ورود هوا به روغن هیدرولیک معمولاً با نشانههایی مانند ایجاد صدای غیرعادی، لرزش، کف کردن روغن، افت فشار و حرکت نامنظم عملگرها همراه است. تشخیص سریع این مشکل اهمیت زیادی دارد؛ زیرا ادامه فعالیت سیستم در این شرایط میتواند باعث خرابی پمپ، شیرآلات و سایر تجهیزات شود.
در این مطلب بررسی میکنیم وجود هوا در سیستم هیدرولیک چگونه اتفاق میافتد، چه نشانههایی دارد، چه آسیبهایی ایجاد میکند و چگونه میتوان از ورود هوا به مدار هیدرولیک جلوگیری کرد.

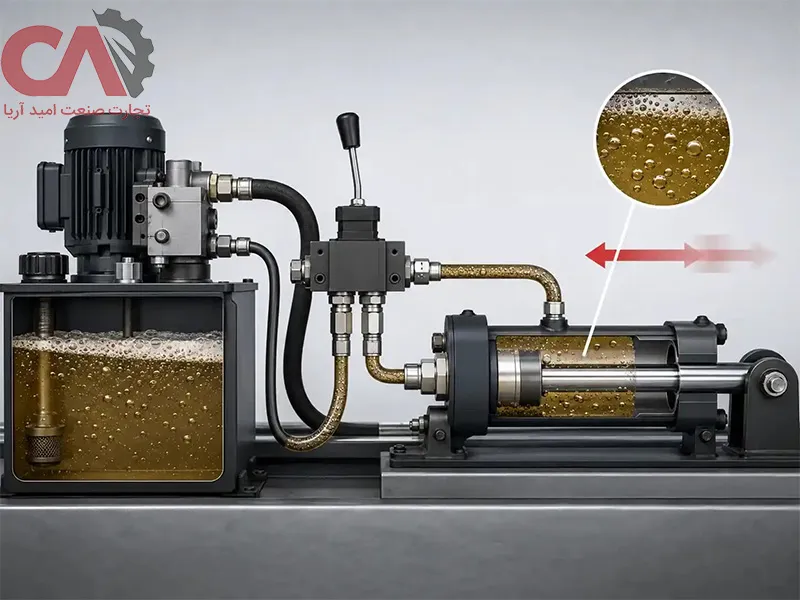

وجود هوا در سیستم هیدرولیک چیست؟
سیستمهای هیدرولیکی برای انتقال نیرو از سیالی مانند روغن استفاده میکنند. روغن هیدرولیک تقریباً تراکمناپذیر است و به همین دلیل میتواند فشار را بهصورت دقیق در مدار منتقل کند. اما زمانی که هوا وارد روغن یا خطوط هیدرولیک شود، رفتار سیستم تغییر میکند.
هوا برخلاف روغن قابلیت تراکم بالایی دارد. بنابراین وجود حبابهای هوا در مدار باعث میشود انتقال فشار با تأخیر، نوسان یا افت همراه باشد. در نتیجه جکها، شیرها و سایر عملگرها ممکن است عملکرد دقیق و یکنواخت خود را از دست بدهند.
مقدار کمی هوای محلول در روغن معمولاً طبیعی است، اما تجمع هوای آزاد یا ایجاد حبابهای زیاد میتواند نشانه وجود ایراد در سیستم باشد.
علت وجود هوا در سیستم هیدرولیک
ورود هوا به مدار هیدرولیک معمولاً به دلیل نقص در مسیر مکش، پایین بودن سطح روغن یا ایراد در اجزای آببندی اتفاق میافتد.
نشتی در اتصالات و خطوط مکش
- شل بودن اتصالات مسیر مکش
- ترک یا سوراخ شدن لولهها
- آببندی نامناسب اتصالات
- ورود هوا از نقاطی که الزاماً نشتی روغن قابل مشاهده ندارند
پایین بودن سطح روغن هیدرولیک
اگر سطح روغن مخزن پایین باشد، ورودی پمپ ممکن است همراه روغن، هوا نیز مکش کند. این وضعیت بهخصوص هنگام حرکت سریع جکها یا افزایش دبی مورد نیاز سیستم بیشتر مشاهده میشود.
خرابی شیلنگها و آببندها
- * ترکخوردگی شیلنگ مکش
* فرسودگی اورینگها
* خرابی کاسهنمدها
* نشتی آببندهای پمپ و اتصالات
تعویض یا اضافه کردن نادرست روغن هیدرولیک
ریختن سریع روغن، استفاده از روغن آلوده یا راهاندازی سیستم بلافاصله پس از تعویض روغن میتواند باعث حبس شدن هوا در مدار شود. پس از تعویض روغن باید فرصت کافی برای خروج حبابها در نظر گرفته شود.
طراحی نامناسب مخزن و مسیر برگشت روغن
اگر مسیر برگشت روغن نزدیک ورودی مکش قرار داشته باشد، روغن حبابدار بدون فرصت کافی برای آزاد کردن هوا دوباره وارد پمپ میشود. طراحی مناسب مخزن باید امکان جدا شدن هوا از روغن را فراهم کند.
علائم وجود هوا در سیستم هیدرولیک
علائم هوا در مدار معمولاً در عملکرد سیستم، صدای تجهیزات و وضعیت روغن قابل مشاهده هستند.
| علامت | دلیل احتمالی |
| صدای غیرعادی پمپ | ورود هوا به مسیر مکش |
| کف کردن روغن | اختلاط شدید هوا و روغن |
| افت فشار | تراکم حبابهای هوا |
| حرکت ضربهای جک | وجود هوا در خطوط یا سیلندر |
| افزایش دما | کاهش راندمان سیستم |
| لرزش تجهیزات | ناپایداری جریان و فشار |
ایجاد صداهای غیرعادی و لرزش
صدای تقتق، ضربه یا افزایش غیرطبیعی صدای پمپ میتواند یکی از اولین نشانههای ورود هوا باشد. لرزش لولهها و تجهیزات نیز ممکن است در اثر ناپایداری جریان ایجاد شود.
کف کردن روغن و تشکیل حباب
وجود کف یا تعداد زیاد حباب روی سطح روغن مخزن نشان میدهد هوا وارد روغن شده یا فرصت کافی برای جدا شدن از آن وجود ندارد.
افت فشار سیستم هیدرولیک
وجود هوا باعث میشود بخشی از انرژی صرف فشردهسازی حبابها شود. در نتیجه فشار مؤثر سیستم کاهش یافته و تجهیزات نمیتوانند نیروی مورد انتظار را تولید کنند.
کاهش راندمان و قدرت سیستم
- * کند شدن عملکرد تجهیزات
* کاهش قدرت جک یا موتور هیدرولیکی
* افزایش زمان چرخه
* نوسان فشار
حرکت نامنظم جکها و عملگرهای هیدرولیکی
وجود هوا در سیلندر یا خطوط میتواند باعث حرکت جهشی، لرزش یا توقفهای لحظهای جک شود. این مشکل در تجهیزاتی که به حرکت دقیق نیاز دارند اهمیت بیشتری دارد.
افزایش دمای روغن و سیستم
کاهش راندمان، نوسان جریان و تراکم مکرر هوا میتواند موجب تولید گرمای اضافی و افزایش دمای روغن شود.

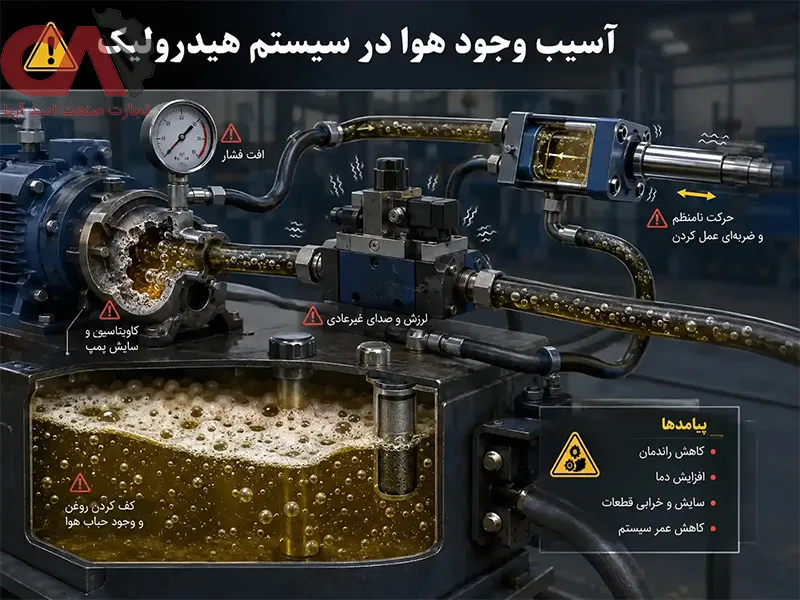

وجود هوا چه آسیبی به سیستم هیدرولیک وارد میکند؟
ادامه فعالیت سیستم در شرایطی که مقدار زیادی هوا در روغن وجود دارد میتواند باعث فرسایش قطعات، افت کیفیت روغن و خرابی تجهیزات شود.
خرابی و اکسید شدن روغن هیدرولیک
تماس بیشتر روغن با اکسیژن میتواند روند اکسیداسیون را تسریع کند. در نتیجه ویسکوزیته و خواص روغن تغییر کرده و احتمال تشکیل رسوبات و مواد اسیدی افزایش پیدا میکند.
آسیب به پمپ هیدرولیک
ورود مداوم هوا یکی از عوامل مهم کاهش عمر پمپ هیدرولیک است. حبابها میتوانند روانکاری قطعات داخلی را مختل کرده و موجب افزایش صدا، دما و سایش شوند.
آسیب هوا به پمپ پرهای
- سایش پرهها و رینگ
- کاهش روانکاری داخلی
- افزایش صدا و لرزش
- کاهش دبی و راندمان
آسیب هوا به پمپ دندهای
- افزایش سایش چرخدندهها
- آسیب به یاتاقانها
- ناپایداری فشار
- افزایش صدای عملکرد
آسیب هوا به پمپ پیستونی
- سایش پیستونها و صفحات داخلی
- اختلال در روانکاری
- نوسان فشار
- کاهش عمر قطعات دقیق پمپ
در صورت ادامهدار بودن این علائم، بررسی تخصصی و تعمیر پمپ هیدرولیک میتواند از گسترش آسیب به سایر قطعات جلوگیری کند.
آسیب به شیرآلات هیدرولیک
وجود هوا باعث نوسان فشار و جریان میشود و میتواند عملکرد شیرهای کنترل فشار، جهت و دبی را مختل کند. در سیستمهای دقیق، این مسئله باعث کاهش کنترلپذیری تجهیزات میشود.
آسیب به جکها و هیدروموتورها
- حرکت ضربهای جک
- کاهش نیروی خروجی
- اختلال در کنترل سرعت
- افزایش استهلاک آببندها
آسیب به آکومولاتور
ورود هوای ناخواسته به مدار میتواند عملکرد آکومولاتور را مختل کند و باعث تغییر رفتار سیستم هنگام ذخیره یا آزادسازی انرژی شود.
آسیب به فیلترها و اجزای جانبی سیستم
کف و حبابهای روغن ممکن است جریان عبوری از فیلتر را ناپایدار کنند. همچنین افزایش اکسیداسیون روغن میتواند رسوبات بیشتری تولید کرده و عمر فیلتر را کاهش دهد.

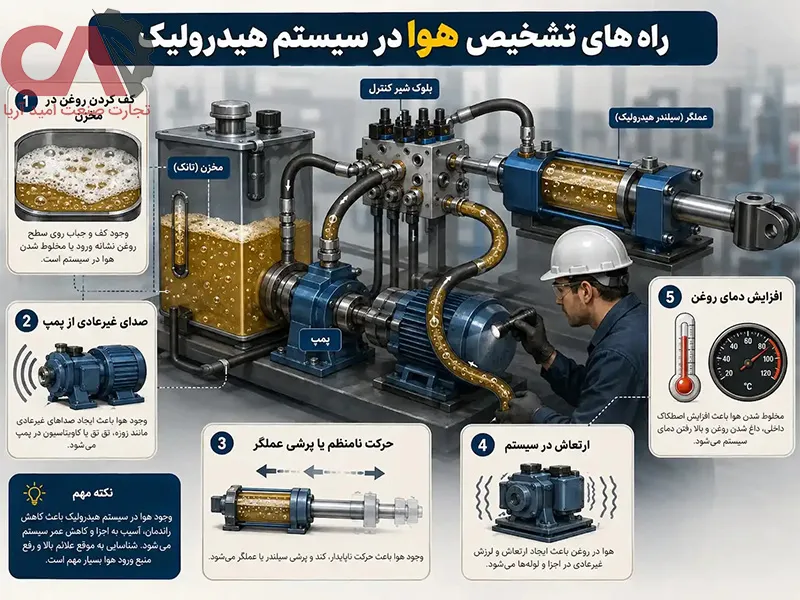

چگونه هوای موجود در سیستم هیدرولیک را تشخیص دهیم؟
تشخیص هوا باید با بررسی همزمان وضعیت روغن و عملکرد تجهیزات انجام شود. ابتدا سطح روغن مخزن را بررسی کنید و وجود کف یا حباب را زیر نظر بگیرید. سپس مسیر مکش پمپ، اتصالات، شیلنگها و آببندها را از نظر نشتی کنترل کنید.
صدای غیرعادی پمپ، حرکت ضربهای جک و نوسان فشار نیز از نشانههای مهم هستند. در سیستمهای صنعتی میتوان با اندازهگیری فشار، دبی و دمای روغن، محل بروز مشکل را دقیقتر شناسایی کرد.
باید توجه داشت که برخی نشانههای ورود هوا با کاویتاسیون شباهت دارند. بنابراین تشخیص دقیق علت مشکل قبل از تعمیر یا تعویض قطعات اهمیت زیادی دارد.

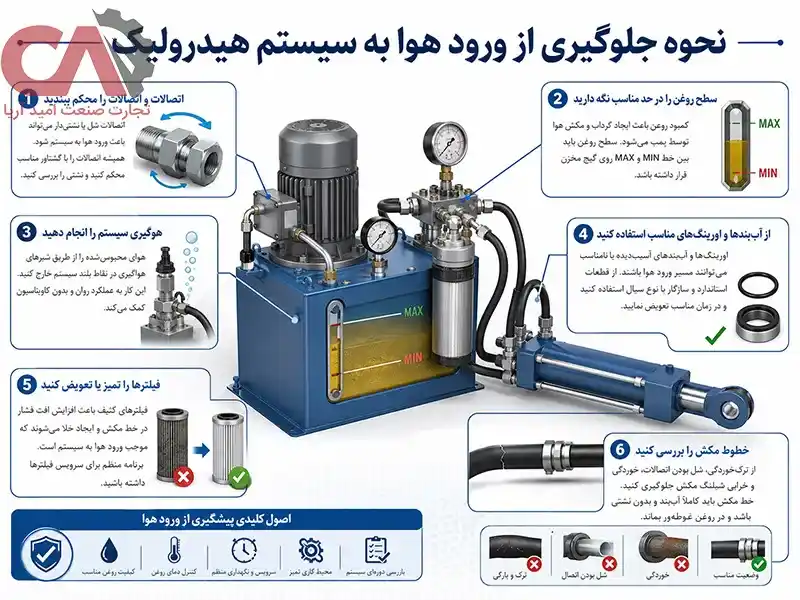

چگونه از ورود هوا به سیستم هیدرولیک جلوگیری کنیم؟
پیشگیری از ورود هوا معمولاً سادهتر و کمهزینهتر از تعمیر آسیبهایی است که در اثر آن ایجاد میشوند.
کنترل دورهای سطح روغن
- سطح روغن مخزن را در محدوده توصیهشده نگه دارید.
- کاهش غیرعادی سطح روغن را بررسی کنید.
- از سرریز یا کمبود شدید روغن جلوگیری کنید.
بررسی و محکم کردن اتصالات
اتصالات مسیر مکش باید بهصورت دورهای بررسی شوند. حتی یک اتصال ظاهراً سالم ممکن است در شرایط مکش منفی اجازه ورود هوا به مدار را بدهد.
استفاده از روغن هیدرولیک مناسب
- ویسکوزیته مناسب تجهیزات
- خاصیت ضدکف مطلوب
- مقاومت مناسب در برابر اکسیداسیون
- سازگاری با توصیه سازنده دستگاه
بازرسی و نگهداری دورهای سیستم
بررسی شیلنگها، اورینگها، کاسهنمدها، فیلترها و مسیرهای مکش باید بخشی از برنامه نگهداری تجهیزات باشد. رفع نشتیهای کوچک در مراحل اولیه میتواند از خرابیهای گسترده جلوگیری کند.
سوالات متداول درباره وجود هوا در سیستم هیدرولیک
- آیا وجود هوا باعث افت فشار سیستم هیدرولیک میشود؟
- بله. هوا قابلیت تراکم دارد و بخشی از نیروی سیستم صرف فشرده کردن آن میشود. به همین دلیل ممکن است فشار مؤثر کاهش پیدا کند و عملکرد جکها یا سایر عملگرها ضعیف شود.
- آیا هوا در سیستم هیدرولیک باعث خرابی پمپ میشود؟
- بله. ورود مداوم هوا میتواند روانکاری داخلی پمپ را مختل کرده و باعث افزایش صدا، حرارت و سایش قطعات شود. ادامه این وضعیت عمر پمپ را به شکل محسوسی کاهش میدهد.
- صدای پمپ هیدرولیک میتواند نشانه وجود هوا باشد؟
- بله، بهخصوص اگر صدای پمپ ناگهان افزایش پیدا کرده یا همراه با لرزش و کف کردن روغن باشد. با این حال کاویتاسیون و مشکلات مکانیکی نیز میتوانند صدای مشابه ایجاد کنند.
- چگونه بفهمیم هواگیری سیستم هیدرولیک کامل شده است؟
- زمانی که حرکت عملگرها یکنواخت شود، فشار سیستم پایدار باشد، صدای غیرعادی کاهش پیدا کند و در روغن مخزن کف یا حباب قابل توجه مشاهده نشود، معمولاً میتوان نتیجه گرفت هواگیری بهدرستی انجام شده است.
جمعبندی
وجود هوا در سیستم هیدرولیک مشکلی است که در صورت بیتوجهی میتواند از یک اختلال ساده در عملکرد به خرابی جدی پمپ، جکها، شیرآلات و سایر تجهیزات تبدیل شود. نشتی مسیر مکش، پایین بودن سطح روغن، خرابی آببندها و طراحی نامناسب مخزن از مهمترین عوامل ورود هوا هستند.
صدای غیرعادی، کف کردن روغن، افت فشار، افزایش دما و حرکت نامنظم عملگرها را نباید نادیده گرفت. بررسی دورهای تجهیزات، استفاده از روغن مناسب و رفع سریع نشتیها مؤثرترین راه برای جلوگیری از تکرار این مشکل و افزایش عمر سیستم هیدرولیکی است.
