در سیستم های هیدرولیک برای ارسال فرمان به عملگرها از شیرهای فرمان استفاده می شود. این شیرآلات مسیر حرکت سیال در حال گردش را به سمت عملگرها هدایت می کنند. شیر دستی هیدرولیک از یک اهرم برخوردار است که به آن لیور می گویند. این نوع از شیر، شیر لیور هیدرولیک نامیده می شود. حرکت این شیر باعث تغییر مسیر سیال و هدایت آن در سیستم های هیدرولیک می باشد.
این نمونه از شیرها در دو نوع دستی و برقی تولید می شوند که متناسب با محل مصرف یکی از این نمونه ها مورد استفاده قرار می گیرند. معمولا شیرهای لیور برقی استفاده بیشتری دارند.
شیرهای لیور کاربردهای گسترده ای در ماشین آلات صنعتی دارند.
- تراکتورها
- کشتی ها و لنج ها
- ماشین های بلوک زنی
- دستگاه های کشاورزی و ساختمانی
- پرس های هیدرولیک
- یونیت های هیدرولیک
شیر لیورهیدرولیک بر چه اساسی دسته بندی می شود؟
تقسیم بندی شیرهای لیور یا شیرهای اهرمی باعث دسته بندی آن ها به انواع مختلف می باشد.

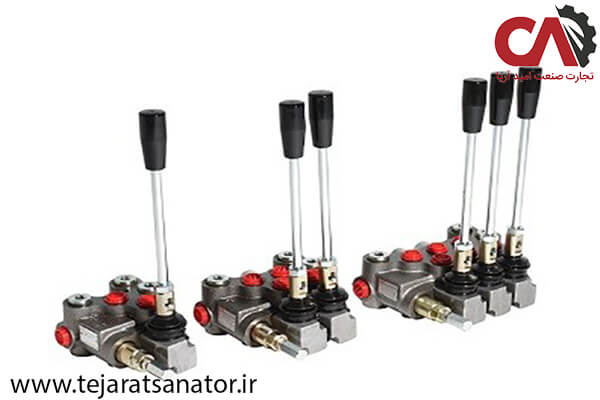

- تقسیم بندی بر اساس تعداد دسته
شیر لیور هیدرولیک بر اساس تعداد دسته در تقسیم بندی های یک دسته، دو دسته، سه دسته، چهار دسته، تا هشت دسته قرار می گیرند.
- اندازه و سایز پورت ورودی و خروجی
سایز و اندازه پورت های شیرهای لیور یا اهرمی با توجه به کاربردی که در صنعت دارند در اندازه های 8/3 اینچ، 2/1اینچ، 4/3 اینچ و 4/11 اینچ طراحی می شود. این طراحی بر اساس حجم روغن خروجی می باشد.
- ساختار بدنه شیر

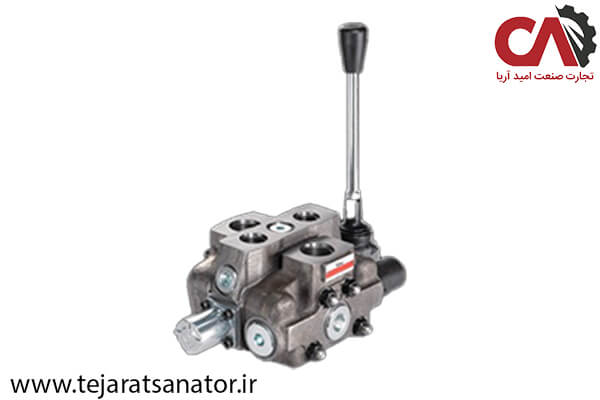

ساختار بدنه شیر می تواند در دو مدل یک تکه و چند تکه طراحی و مورد استفاده قرار بگیرد.
عملکرد شیر لیور هیدرولیک به چه شکلی می باشد؟
شیرهایی که برای کنترل جهت جریان سیتم هیدرولیک استفاده می شوند دارای مدل های متنوعی می باشند. نیاز دستگاهی که قرار است این شیر در آن مورد استفاده قرار بگیرد تعیین کننده مدل شیر می باشد. در بسیاری از مدارها برای تغییر مسیر سیال به طرف جک و هیدروموتور از شیر دستی استفاده می شود. شیر لیور هیدرولیک در حالت طبیعی و بدون فرمان مسیر پمپ را به سمت تانک هیدرولیک باز می کند و روغن را به صورت مداوم از پمپ به تانک سرازیر می کند. حرکت دادن دسته روی شیر، مسیر سیال را تغییر می دهد و با حرکت جک به سمت عقب و جلو هیدروموتور را به صورت راستگرد و چپگرد به حرکت در می آورد.
اهمیت هماهنگی بین پمپ هیدرولیک و شیر لیور در سیستمهای هیدرولیک
هماهنگی بین پمپ هیدرولیک صنعتی و شیر لیور هیدرولیک از نکات مهم طراحی سیستمهای هیدرولیک است. برای مثال، در سیستمهایی که از پمپ هیدرولیک دنده ای استفاده میشود، شیر لیور باید توانایی تحمل فشار و دبی تولید شده توسط پمپ را داشته باشد. در کاربردهایی که فشار و دبی بالا مورد نیاز است، استفاده از پمپ هیدرولیک پیستونی و شیر لیور مناسب با قابلیت تحمل فشار بالا ضروری است. علاوه بر این، پمپ هیدرولیک پره ای به دلیل توانایی ایجاد جریان نرم و پیوسته، برای سیستمهایی که نیازمند حرکت نرم و کنترل دقیق شیرهای لیور هستند، گزینهای ایدهآل است. توجه به این نکات میتواند از بروز مشکلاتی مانند نشت، کارکرد ناقص شیر و خرابی پمپ جلوگیری نماید.

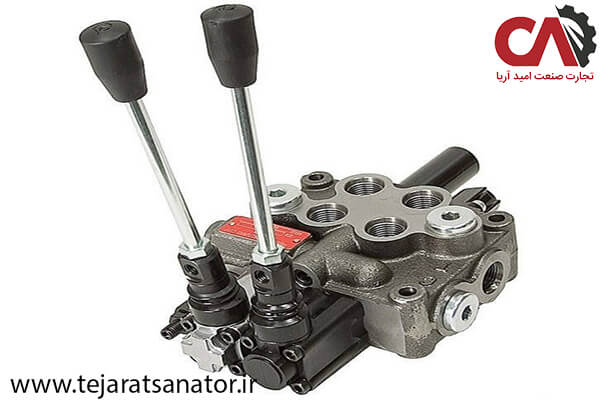

مهمترین مشخصات شیر لیور هیدرولیک
شیرهای لیور از لحاظ عملکرد مشابه یکدیگر می باشند، اما گاهی اوقات شرکت های تولید کننده اقدام به ایجاد تغییراتی در پارامترهای مختلف آن می نمایند.
- نوع شیر: این بخش شاما شکل فیزیکی شیرها، شکل کنترل که می تواند یکی از انواع کنترل جریان، کنترل فشار و یا کنترل جهت باشد تقسیم بندی می شود.
- مکانیزم اکچویتور شیر: ابزاری که موقعیت شیر را تغییر می دهد و بر اساس نوع عملکرد می تواند پایلوت، سلونوئید و مکانیکی باشد.
- پیکربندی شیر
- جنس بدنه
جنس بدنه بر اساس شرکت تولید کننده می تواند از برنج، آلومینیوم، استنلس استیل، پلاستیک برنز باشد.
- نوع سیال عبوری
- نوع پورت
- ولتاژ کار
- ضریب جریان
- فرکانس عملکرد شیر
- دمایی که شیر در آن محدوده کار می کند.
- کاربرد
نقش پمپهای هیدرولیک در بهینهسازی عملکرد شیرهای لیور
برای دستیابی به عملکرد بهینه در سیستمهای هیدرولیکی، توجه به نوع پمپ هیدرولیک از اهمیت ویژهای برخوردار است. پمپ هیدرولیک دنده ای، به دلیل قابلیت اطمینان و نگهداری آسان، معمولا در کاربردهای عمومی و سیستمهایی که شیرهای لیور هیدرولیک به کار میروند، بسیار استفاده میشود. در مقابل، پمپ هیدرولیک پیستونی که از دقت و بازدهی بالاتری برخوردار است، برای سیستمهای صنعتی حساس و با نیاز به کنترل فشار دقیق بسیار مناسب است. همچنین پمپ هیدرولیک پره ای که جریان یکنواخت و کم نویزی را ارائه میدهد، اغلب در دستگاههایی به کار میرود که نیاز به حرکت نرم و بدون لرزش دارند. با هماهنگی صحیح پمپ هیدرولیک و شیر لیور، میتوان ضمن افزایش کارایی، عمر مفید تجهیزات را نیز ارتقا داد.
چه نکاتی در انتخاب و تهیه شیر لیور هیدرولیک تاثیرگذار است؟
از آنجا که این نمونه از شیرها دارای کاربردهای خاصی در صنایع هستند در زمان انتخاب آن ها باید موارد متعددی را مورد توجه قرار داد.
- تعداد مصرف کننده های سیستم:تعداد مصرف کننده های سیستم می تواند تعیین کننده تعداد دسته شیر باشد. زیرا هر دسته برای یک جک یا هیدروموتور استفاده می شود.
- سایز پمپ هیدرولیک
سایز پمپ تعیین کننده سایز پورت شیر است.
- دبی پمپ هیدرولیک
- قابلیت مونتاژ دسته ها
- حداکثر تحمل فشار دسته ها
- نحوه نصب
- قفلی یا فنری بودن دسته ها
معرفی انواع پمپ هیدرولیک صنعتی و ارتباط آن با شیر لیور
در بسیاری از سیستمهای هیدرولیک صنعتی، انتخاب صحیح پمپ هیدرولیک نقش کلیدی در کارایی کلی سیستم دارد. پمپ هیدرولیک صنعتی معمولاً در انواع مختلفی از جمله پمپ هیدرولیک دنده ای، پمپ هیدرولیک پیستونی و پمپ هیدرولیک پره ای تولید میشود که هر کدام ویژگیها و کاربردهای خاص خود را دارند. به عنوان مثال، پمپ هیدرولیک دنده ای به دلیل ساختار ساده و قابلیت تحمل فشارهای متوسط، در بسیاری از سیستمهای هیدرولیکی که شیر لیور دستی به کار رفته است، گزینه مناسبی محسوب میشود. از سوی دیگر، پمپ هیدرولیک پیستونی برای کاربردهای با فشار بالا و دقت عملکرد بیشتر، و پمپ هیدرولیک پره ای برای سیستمهایی که نیاز به جریان با دبی ثابت و نرم دارند، کاربرد فراوانی دارند. انتخاب درست پمپ در هماهنگی با شیر لیور هیدرولیک میتواند به بهبود عملکرد سیستم و کاهش خرابیها کمک شایانی کند.
شیر لیورهیدرولیک در سیستم های هیدرولیک برای کنترل استفاده می شود. این شیرها می توانند به صورت دستی یا برقی طراحی شده باشند. انتخاب شیرهای لیور با توجه به سیستمی که قرار است در آن مورد استفاده قرار بگیرد صورت می پذیرد. بخش های مختلف سیستم هیدرولیک در انتخاب شیر می تواند تاثیرگذار باشد. حتی شرکت های تولید کننده می توانند با تغییر در پارامترهای متعدد شیرها آن ها به به صورت اختصاصی تر به بازار عرضه کنند.
