در دنیای پیشرفته هیدرولیک صنعتی و موبایل، نیاز به قطعاتی که بتوانند قدرت، دقت و دوام را به صورت همزمان ارائه دهند، بیش از هر زمان دیگری احساس میشود. در قلب بسیاری از این سیستمهای قدرتمند، یک نام معتبر و شناختهشده میدرخشد: بوش رکسروث (Bosch Rexroth). یکی از برجستهترین محصولات این شرکت، پمپ پیستونی A10VSO است که به عنوان یک استاندارد طلایی در صنعت شناخته میشود. این مقاله به صورت جامع به بررسی این پمپ هیدرولیک کلیدی میپردازد و شما را با مشخصات، کاربردها، مزایا و نکات مهم در انتخاب آن آشنا میکند.

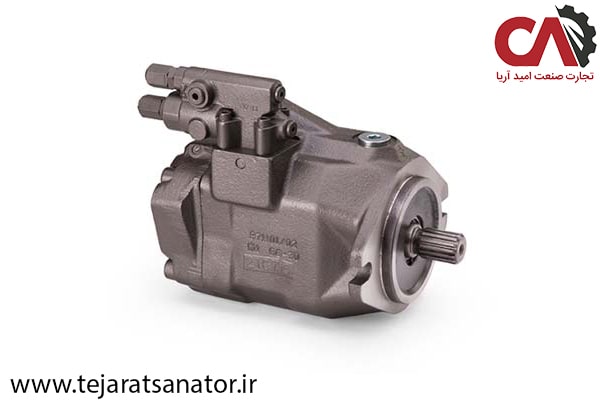

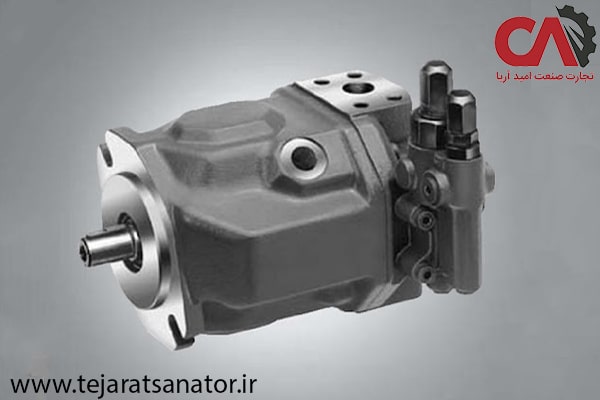

پمپ پیستونی A10VSO
پمپ پیستونی A10VSO یک پمپ پیستونی محوری (Axial Piston Pump) با طراحی صفحه زاویهگیر (Swashplate Design) بوده که به طور خاص برای استفاده در مدارهای هیدرولیک حلقه باز (Open Circuit) طراحی شده است. این محصول ساخت شرکت معتبر آلمانی «بوش رکسروث»، به دلیل کیفیت ساخت بینظیر، بازدهی بالا و عمر طولانی، بهعنوان یکی از محبوبترین پمپها در سراسر جهان شناخته میشود. ویژگی اصلی این پمپ، قابلیت جابجایی متغیر (Variable Displacement) آن است. دبی (جریان) خروجی پمپ میتواند متناسب با نیاز سیستم تغییر کند. این امر منجر به صرفهجویی قابل توجهی در مصرف انرژی میشود. طراحی مستحکم و قابلیت اطمینان بالای این پمپ، آن را برای کار در سختترین شرایط صنعتی ایدهآل کرده است.
مشخصات فنی پمپ A10VSO
شناخت مشخصات فنی، اولین قدم برای انتخاب صحیح این پمپ است. پمپ پیستونی A10VSO در سایزها و با کنترلرهای متنوعی عرضه میشود تا بتواند طیف گستردهای از نیازها را پوشش دهد. برخی از مهمترین مشخصات فنی آن عبارتاند از:
- سایزهای جابجایی: این پمپ در سایزهای استاندارد مختلفی مانند ۱۰، ۱۸، ۲۸، ۴۵، ۷۱، ۱۰۰، ۱۴۰ و ۱۸۰ سیسی بر هر دور چرخش (cc/rev) موجود است.
- فشار کاری: فشار نامی (Nominal Pressure) این پمپها تا ۲۸۰ بار و حداکثر فشار لحظهای (Peak Pressure) آنها تا ۳۵۰ بار است.
- کنترلرها (Controls): یکی از نقاط قوت اصلی این پمپ، تنوع کنترلرهای آن است. معروفترین آنها عبارتاند از:
- DR/DRG: کنترلر جبرانکننده فشار (Pressure Compensator)
- DFR/DFR1: کنترلر جبرانکننده فشار و جریان (Pressure and Flow Compensator)
- DFLR: کنترلر فشار، جریان و توان (Load Sensing)
- FE/FED: کنترلر الکتریکی (Electric Control)
- قابلیت Through-Drive: امکان کوپل کردن پمپهای دیگر به انتهای شفت پمپ A10VSO برای ساخت یک مجموعه پمپ چندگانه وجود دارد.
مزایای استفاده از پمپ A10VSO رکسروث
انتخاب این مدل از پمپهای رکسروث مزایای قابل توجهی را برای سیستم هیدرولیک شما به همراه دارد:
- بازدهی حجمی و مکانیکی بالا: طراحی دقیق اجزای داخلی باعث کاهش اتلاف انرژی و در نتیجه کاهش هزینههای عملیاتی میشود.
- عمر کاری طولانی: استفاده از مواد باکیفیت و مهندسی پیشرفته، دوام و قابلیت اطمینان این پمپ را حتی در شرایط کاری مداوم و پرفشار تضمین میکند.
- سطح صدای پایین: طراحی بهینه این پمپها منجر به عملکردی آرام و کمصدا شده که برای محیطهای کاری صنعتی یک مزیت بزرگ است.
- زمان پاسخدهی کوتاه: کنترلرهای این پمپ واکنش بسیار سریعی به تغییرات مورد نیاز سیستم نشان میدهند که باعث افزایش دقت عملکرد ماشین میشود.
- تنوع در کنترل: گستردگی گزینههای کنترلی به طراحان سیستم اجازه میدهد تا دقیقترین و بهینهترین حالت کنترل را برای هر کاربرد خاص پیادهسازی کنند.
نحوه عملکرد پمپ A10VSO
عملکرد پمپ پیستونی A10VSO بر اساس طراحی صفحه زاویهگیر استوار است. در داخل پمپ، یک بلوک سیلندر (Cylinder Block) وجود دارد که تعدادی پیستون در آن قرار گرفتهاند. این بلوک سیلندر توسط شفت ورودی به چرخش درمیآید. انتهای پیستونها به یک صفحه زاویهگیر متصل است. وقتی بلوک سیلندر میچرخد، پیستونها مجبور به دنبال کردن سطح زاویهدار این صفحه میشوند که باعث حرکت رفت و برگشتی آنها در داخل سیلندرها میشود.
در نیم دور اول چرخش (فاز مکش)، پیستونها به سمت بیرون حرکت کرده و حجم داخل سیلندر افزایش مییابد که باعث مکش روغن از پورت ورودی میشود. در نیم دور دوم (فاز تراکم)، پیستونها توسط صفحه زاویهگیر به داخل فشرده شده، حجم کم میشود و روغن با فشار بالا از پورت خروجی به سمت سیستم هدایت میشود. با تغییر زاویه صفحه زاویهگیر، کورس حرکت پیستونها و در نتیجه حجم روغن خروجی (دبی) تغییر میکند. زاویه صفر به معنای دبی صفر و حداکثر زاویه به معنای حداکثر دبی خروجی است.
انواع مدلهای پمپ A10VSO و تفاوتهای آنها
کد فنی یک پمپ پیستونی A10VSO اطلاعات دقیقی در مورد مشخصات آن ارائه میدهد. برای مثال، کد «A10VSO 100 DFR1 / 31 R – PPA12N00» را در نظر بگیرید. مهمترین بخشهای این کد عبارتاند از:
- 100: این عدد نشاندهنده سایز جابجایی پمپ بر حسب سیسی بر دور است.
- DFR1: این حروف نوع کنترلر را مشخص میکنند. همانطور که گفته شد، DR برای کنترل فشار، DFR برای کنترل فشار و جریان و DFLR برای کنترل توان (Load Sensing) به کار میرود. این مهمترین تفاوت عملکردی بین مدلهای مختلف است.
- 31: این عدد نشاندهنده سری ساخت (Series) پمپ است. سریهای بالاتر (مانند 32 یا 52) معمولاً نسخههای بهبودیافته و جدیدتر با عملکرد بهتر هستند.
- R: جهت چرخش شفت را نشان میدهد (R برای راستگرد و L برای چپگرد).
بنابراین، تفاوت اصلی مدلها در سایز، نوع کنترلر و سری ساخت آنهاست که هر کدام برای کاربرد خاصی مناسبتر هستند.
نکات مهم در انتخاب پمپ پیستونی رکسروث A10VSO
انتخاب مدل مناسب برای جلوگیری از هزینههای اضافی و دستیابی به عملکرد بهینه ضروری است. هنگام انتخاب این نوع پمپ هیدرولیک پیستونی، به موارد زیر توجه کنید:
- محاسبه دقیق فشار و دبی: فشار کاری و حداکثر دبی مورد نیاز سیستم خود را به دقت محاسبه و پمپی با ظرفیت کمی بالاتر انتخاب کنید.
- تعیین نوع کنترلر: با توجه به عملکرد ماشین، مشخص کنید که آیا فقط به کنترل فشار نیاز دارید یا کنترل جریان و توان نیز ضروری است. این انتخاب تاثیر مستقیمی بر بهرهوری سیستم دارد.
- سرعت ورودی: سرعت چرخش محرک اولیه (الکتروموتور یا موتور دیزل) باید در محدوده مجاز پمپ باشد.
- سازگاری با سیال: از سازگاری نوع روغن هیدرولیک مورد استفاده با مواد به کار رفته در پمپ اطمینان حاصل کنید.
موارد کاربرد پمپ A10VSO در صنعت
همانطور که اشاره شد، دامنه کاربرد این پمپ بسیار گسترده است. در ادامه چند مثال مشخص از کاربرد پمپ پیستونی A10VSO در صنایع مختلف آورده شده است:
- ماشینآلات صنعتی: به عنوان منبع تغذیه اصلی در دستگاههای تزریق پلاستیک، پرسهای هیدرولیک، ماشینهای ابزار (CNC)، و خطوط تولید فولاد
- تجهیزات ساختمانی و راهسازی: در سیستم هیدرولیک ماشینآلاتی مانند بچینگ پلانتها، پمپهای بتن و برخی جرثقیلها
- کشاورزی و جنگلداری: در ماشینهای برداشت محصول و تجهیزات پردازش چوب
- صنایع دریایی: برای راهاندازی وینچها، سیستمهای فرمان کشتی و جرثقیلهای عرشه
نکات نگهداری و سرویس پمپ A10VSO
برای تضمین عمر طولانی و عملکرد بدون نقص پمپ پیستونی A10VSO، رعایت یک برنامه نگهداری منظم ضروری است:
- کنترل کیفیت روغن: سطح و کیفیت روغن هیدرولیک را به طور منظم بررسی کنید. روغن باید تمیز و عاری از هرگونه آلودگی یا آب باشد.
- استفاده از فیلتر مناسب: همواره از فیلترهای استاندارد و باکیفیت در خطوط مکش و فشار استفاده کنید.
- بررسی نشتی: به صورت دورهای تمام اتصالات و آببندهای پمپ را برای هرگونه نشتی بررسی کنید.
- کنترل دما و صدا: دمای کاری پمپ را تحت نظر داشته باشید و به هرگونه صدای غیرعادی (مانند صدای کاویتاسیون یا زوزه کشیدن) حساس باشید. این موارد میتواند نشانه یک مشکل داخلی باشد.
- پیروی از دستورالعمل سازنده: برای بازههای زمانی سرویس و تعویض قطعات، به دفترچه راهنمای رکسروث مراجعه کنید.
جمع بندی
پمپ پیستونی A10VSO رکسروث بدون شک یکی از مطمئنترین و کارآمدترین گزینهها در بازار پمپهای هیدرولیک است. ترکیب مهندسی برتر آلمان، بازدهی بالا، دوام فوقالعاده و تنوع بینظیر در مدلها و کنترلرها، این پمپ را به انتخابی هوشمندانه برای طیف وسیعی از کاربردهای صنعتی و موبایل تبدیل کرده است. انتخاب صحیح و نگهداری اصولی از این قطعه حیاتی، عملکرد بهینه و طول عمر بالای کل سیستم هیدرولیک شما را تضمین خواهد کرد.
