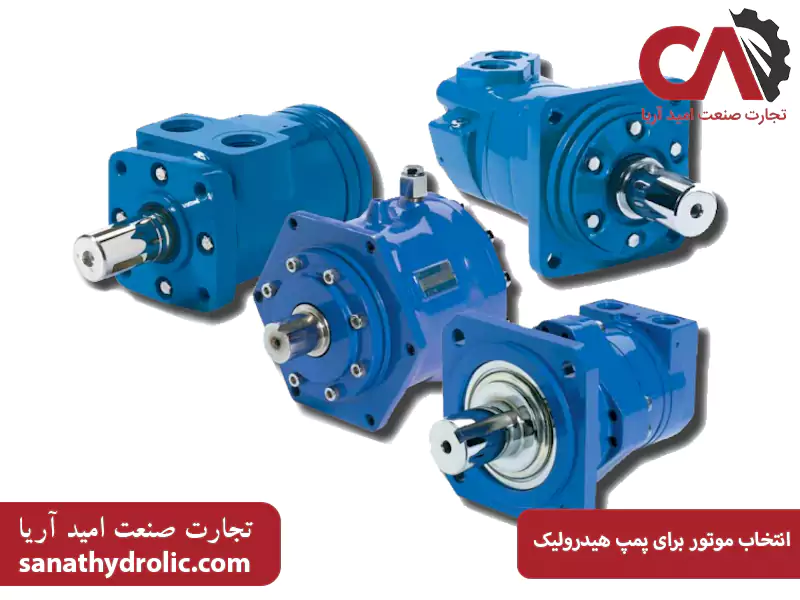

انتخاب موتور برای پمپ هیدرولیک

انتخاب موتور برای پمپ هیدرولیک یکی از مهم‌ترین تصمیمات در طراحی یک سیستم هیدرولیک است. پمپ هیدرولیک جریان سیال را ایجاد می‌کند، اما الکتروموتور پمپ هیدرولیک نیروی محرکه و توان لازم برای به حرکت درآوردن آن را فراهم می‌آورد. انتخاب نادرست موتور، چه از نظر توان، چه سرعت یا گشتاور، می‌تواند منجر به کاهش بازدهی سیستم، گرم شدن بیش از حد، خرابی زودهنگام پمپ و در نهایت، توقف کامل خط تولید شود. فرآیند انتخاب موتور، یک محاسبه مهندسی دقیق بر اساس حداکثر فشار کاری، دبی مورد نیاز و بازده مکانیکی سیستم است. در این راهنما، به صورت گام به گام، نحوه انتخاب یک موتور مناسب برای پمپ هیدرولیک را بررسی خواهیم کرد.

الکتروموتور چیست؟

الکتروموتور (Electric Motor) دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی چرخشی تبدیل می‌کند. در یک سیستم هیدرولیک، این انرژی مکانیکی به صورت گشتاور (Torque) و سرعت (RPM) به شفت پمپ هیدرولیک منتقل می‌شود.

در کاربردهای صنعتی، رایج‌ترین نوع موتور پمپ هیدرولیک، موتورهای القایی AC یا همان (AC Induction Motors) سه فاز هستند. این موتورها به دلیل ساختار مستحکم، قابلیت اطمینان بالا، هزینه نگهداری پایین و بازدهی خوب، بهترین گزینه برای تأمین توان مورد نیاز پمپ‌های هیدرولیک در محیط‌های کارگاهی و صنعتی محسوب می‌شوند.

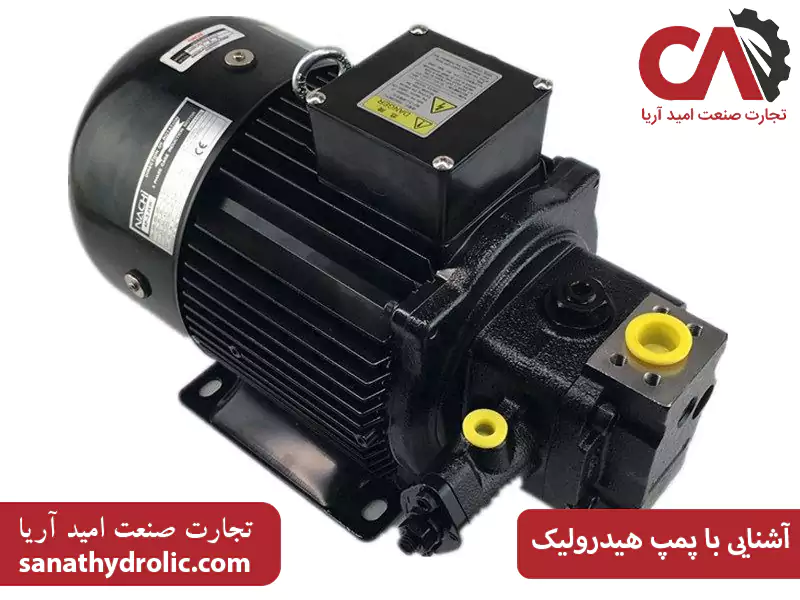

آشنایی با پمپ هیدرولیک

پیش از انتخاب موتور، باید ماهیت باری وارد شده بر آن را بشناسیم. آن بار، پمپ هیدرولیک است. یک تصور اشتباه رایج این است که پمپ‌ها «فشار» تولید می‌کنند. در واقعیت، پمپ‌های هیدرولیک فقط «جریان» (Flow Rate) یا دبی سیال را ایجاد می‌کنند.

فشار  تنها زمانی ایجاد می‌شود که مقاومتی در برابر این جریان وجود داشته باشد (مانند وزن یک جک، تنگی یک شیر، یا بار روی یک هیدروموتور). وظیفه موتور، تأمین گشتاور کافی برای چرخاندن پمپ و غلبه بر این فشار مقاومتی است.

پمپ‌های هیدرولیک به سه دسته اصلی تقسیم می‌شوند که بازدهی متفاوتی دارند و این بازدهی مستقیماً در انتخاب موتور تأثیرگذار است:

• پمپ‌های دنده‌ای: ساده، ارزان، اما با بازدهی متوسط (معمولاً ۸۰ تا ۹۰ درصد).
• پمپ‌های پره‌ای: صدای کمتر، بازدهی خوب (معمولاً ۸۵ تا ۹۲ درصد).
• پمپ‌های پیستونی: گران‌قیمت، قابلیت کار در فشارهای بسیار بالا و دارای بالاترین بازدهی (معمولاً ۹۰ تا ۹۸ درصد).

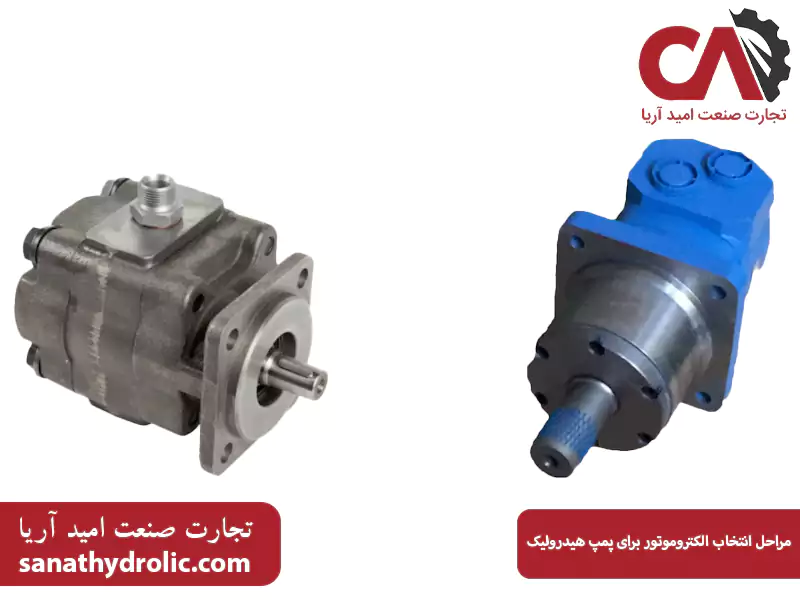

مراحل انتخاب الکتروموتور برای پمپ هیدرولیک

انتخاب موتور برای پمپ هیدرولیک یک فرآیند گام به گام است که بر اساس داده‌های فنی پمپ، طبق مراحل زیر انجام می‌شود.

تعیین نیازمندی‌های سیستم (فشار و دبی)

اولین قدم، مراجعه به کاتالوگ پمپ هیدرولیک و مشخص کردن دو پارامتر کلیدی سیستم است:

1. حداکثر فشار کاری سیستم که با P نشان داده می‌شود: فشاری که پمپ باید قادر به غلبه بر آن باشد (بر حسب Bar یا Psi).
2. دبی یا جریان مورد نیاز که با Q نشان داده می‌شود: حجم سیالی که پمپ باید در هر دقیقه جابجا کند (بر حسب لیتر بر دقیقه LPM یا گالن بر دقیقه GPM).

موتور باید آنقدر قوی باشد که بتواند پمپ را در حالت حداکثر فشار به گردش درآورد.

محاسبه توان هیدرولیکی مورد نیاز

توان هیدرولیکی، توانی است که به سیال منتقل می‌شود. این یک محاسبه تئوریک است که از فرمول زیر به دست می‌آید:

این فرمول، توان خالص مورد نیاز سیال را به ما می‌دهد. اما هیچ پمپی بازدهی ۱۰۰٪ ندارد.محاسبه توان واقعی شفت با احتساب بازدهی

این مهم‌ترین مرحله محاسباتی است. الکتروموتور پمپ هیدرولیک نباید فقط توان هیدرولیکی را تأمین کند، بلکه باید بر تلفات داخلی خود پمپ (تلفات مکانیکی و حجمی) نیز غلبه کند. بنابراین، باید توان هیدرولیکی را بر بازده کلی پمپ تقسیم کنیم.

این همان فرمول محاسبه توان پمپ هیدرولیک و الکتروموتور است:

یا به صورت کامل:

• n_overall (بازده کلی): این عدد (مثلاً ۰.۸۵ برای پمپ دنده‌ای یا ۰.۹۵ برای پمپ پیستونی) نشان می‌دهد که چند درصد از توان ورودی به شفت، واقعاً به سیال منتقل می‌شود.

تعیین سرعت کاری پمپ

موتور و پمپ (در صورت اتصال مستقیم) باید با سرعت یکسانی بچرخند. باید کاتالوگ پمپ را بررسی کنید تا «سرعت نامی» (Rated RPM) و «حداکثر سرعت مجاز» آن را بیابید.

در ایران و اروپا (برق ۵۰ هرتز)، رایج‌ترین سرعت الکتروموتورهای صنعتی عبارت‌اند از:

• ۴ پل: حدود ۱۴۵۰ تا ۱۵۰۰ دور در دقیقه (رایج‌ترین سرعت برای اکثر پمپ‌های هیدرولیک).
• ۲ پل: حدود ۲۹۰۰ تا ۳۰۰۰ دور در دقیقه (برای پمپ‌های خاص و سرعت بالا).

شما باید الکتروموتور مناسب برای پمپ های هیدرولیک خود را طوری انتخاب کنید که سرعت نامی آن با سرعت مورد نیاز پمپ مطابقت داشته باشد.

انتخاب استاندارد توان موتور و فاکتور خدمات (SF)

پس از محاسبه توان شفت (مثلاً محاسبه عدد ۱۲.۱ کیلووات را نشان می‌دهد)، نباید به دنبال موتوری با توان دقیق ۱۲.۱ کیلووات بگردید. باید همیشه نزدیک‌ترین توان استاندارد بالاتر را انتخاب کنید.

• استانداردهای توان که با kW نشان داده می‌شود: مثلا ۷.۵، ۱۱، ۱۵، ۱۸.۵، ۲۲، …
  • مثال: اگر توان محاسباتی شما ۱۲.۱ کیلووات شد، شما باید یک الکتروموتور ۱۵ کیلووات انتخاب کنید.

فاکتور خدمات که با Service Factor – SF نشان داده می‌شود: این عدد (مثلاً ۱.۱۵) که روی پلاک موتور حک می‌شود، نشان می‌دهد موتور تا چه حد می‌تواند اضافه‌بار موقت را تحمل کند. انتخاب موتوری با فاکتور خدمات بالاتر، اطمینان بیشتری در برابر پیک‌های فشار ناگهانی سیستم ایجاد می‌کند.

بررسی مشخصات فیزیکی و محیطی

انتخاب موتور برای پمپ هیدرولیک فقط به توان و سرعت ختم نمی‌شود و باید موارد زیر را هم در نظر گرفت:

• فریم سایز: موتور و پمپ باید از نظر فیزیکی به هم متصل شوند. استانداردهای فریم (مانند IEC) ابعاد بدنه، قطر شفت و جای پیچ‌ها را مشخص می‌کند.
• نوع نصب: رایج‌ترین نوع نصب برای موتور پمپ هیدرولیک، استفاده از گلدانی (Bell Housing) و کوپلینگ است. در این حالت به موتوری با فلنج (Flange) نیاز دارید.
  • B3: نصب با پایه (پایه‌دار)
  • B5: نصب با فلنج بزرگ
  • B35: نصب هم با پایه و هم با فلنج (رایج‌ترین و بهترین گزینه برای اتصال به گلدانی پمپ).
• کلاس حفاظتی که با IP Rating شناخته می‌شود: این کد نشان‌دهنده مقاومت موتور در برابر نفوذ گرد و غبار (رقم اول) و آب (رقم دوم) است. برای محیط‌های صنعتی معمولی IP54 یا IP55 مناسب است.
• کلاس کاری که Duty Cycle هم نامیده می‌شود: سیستم‌های هیدرولیک معمولاً به صورت دائم‌کار (S1) در نظر گرفته می‌شوند. موتور انتخابی باید دارای کلاس کاری S1 باشد تا بتواند بدون مشکل به صورت مداوم کار کند.

الکتروموتور یا پمپ هیدرولیک؟

این سوال مانند پرسیدن این است که «مغز مهم‌تر است یا قلب؟». الکتروموتور پمپ هیدرولیک و خود پمپ، یک واحد جدایی‌ناپذیر به نام «پاور یونیت» (Power Unit) را تشکیل می‌دهند و عملکرد صحیح هر کدام مستقیماً به دیگری وابسته است.

• یک پمپ گران‌قیمت و باکیفیت پیستونی، اگر به یک موتور ضعیف یا با سرعت نامناسب متصل شود، هرگز به فشار و دبی مورد نظر نخواهد رسید و موتور به سرعت خواهد سوخت.
• یک الکتروموتور بسیار قوی و گران، اگر به پمپی متصل شود که برای آن کار طراحی نشده (مثلاً پمپی با قابلیت فشار پایین)، صرفاً منجر به اتلاف شدید انرژی الکتریکی، هزینه اولیه بالا و اشغال فضای غیرضروری می‌شود.

بنابراین، هیچ‌کدام مهم‌تر نیستند. انتخاب موتور برای پمپ هیدرولیک باید به عنوان فرآیند «جفت کردن» (Matching) دو جزء مکمل در نظر گرفته شود. پمپ، نیاز سیستم (P و Q) را تعیین می‌کند و موتور باید دقیقاً همان نیاز را (با احتساب بازدهی) برآورده سازد.

نکات مهم حین انتخاب الکتروموتور برای پمپ هیدرولیک

• گشتاور راه‌اندازی: پمپ‌های هیدرولیک، به‌ویژه پمپ‌های پیستونی، بارهای سنگینی در لحظه راه‌اندازی هستند (High Inertia). موتور مناسب برای پمپ هیدرولیک باید گشتاور راه‌اندازی بالایی داشته باشد تا بتواند پمپ را از حالت سکون (و گاهی زیر بار) به حرکت درآورد.
• ولتاژ و فرکانس: اطمینان حاصل کنید که ولتاژ و فرکانس کاری موتور (مثلاً ۳۸۰ ولت، ۵۰ هرتز در ایران) با برق موجود در محل پروژه مطابقت کامل دارد.
• استفاده از اینورتر: اگر سیستم شما نیاز به دبی متغیر دارد اما از پمپ دبی ثابت استفاده می‌کنید، می‌توانید با استفاده از یک اینورتر (VFD)، سرعت الکتروموتور را کنترل کنید. این کار به صرفه‌جویی در مصرف انرژی کمک می‌کند.
• هم‌راستایی: پس از انتخاب، مهم‌ترین بخش در نصب، هم‌راستایی کامل شفت موتور و پمپ است. عدم هم‌راستایی، حتی به اندازه کسری از میلی‌متر، باعث ایجاد لرزش شدید، سایش یاتاقان‌ها و خرابی فاجعه‌بار هر دو قطعه می‌شود. استفاده از گلدانی استاندارد این مشکل را به حداقل می‌رساند.
• تهویه: الکتروموتورها در حین کار گرما تولید می‌کنند. اطمینان حاصل کنید که فضای کافی برای کارکرد فن خنک‌کننده موتور وجود دارد.

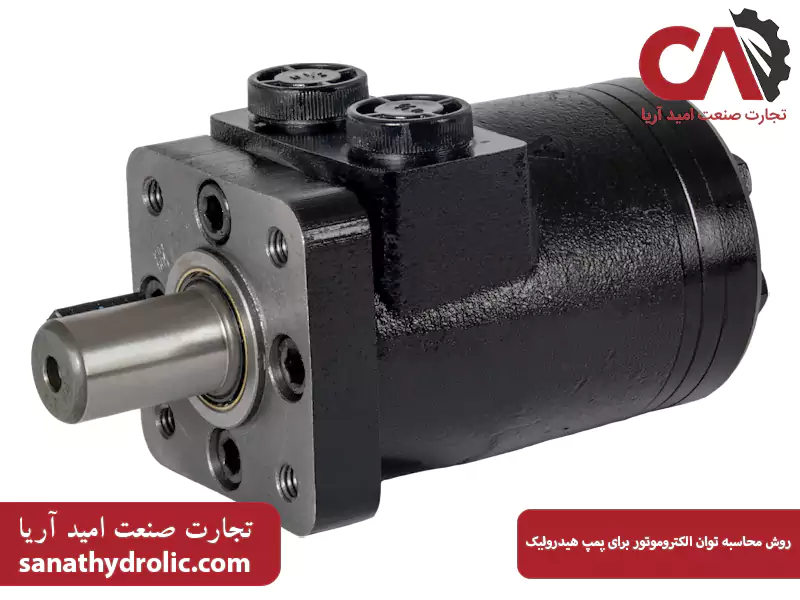

روش محاسبه توان الکتروموتور برای پمپ هیدرولیک

همانطور که در مرحله ۳ اشاره شد، فرمول محاسبه توان پمپ هیدرولیک و الکتروموتور، کلید اصلی انتخاب است. بیایید این فرمول را با یک مثال عملی بررسی کنیم.

فرمول اصلی (بر حسب کیلووات):

• P: حداکثر فشار کاری سیستم (بر حسب Bar)
• Q: دبی پمپ (بر حسب لیتر بر دقیقه – LPM)
• 600: یک عدد ثابت برای تبدیل واحدها (bar, LPM) به کیلووات (kW).
• n_overall: بازده کلی پمپ (یک عدد اعشاری بین ۰.۸ تا ۰.۹۸).

مثال عملی:

فرض کنید شما یک پمپ هیدرولیک پیستونی دارید که باید در حداکثر فشار ۲۵۰ بار کار کند و دبی آن ۴۰ لیتر بر دقیقه (LPM) است. بازده کلی این پمپ پیستونی باکیفیت، ۹۲٪ (یا ۰.۹۲) است.

انتخاب موتور استاندارد:
توان محاسباتی ما ۱۸.۱۱ کیلووات است. نزدیک‌ترین توان استاندارد بالاتر، ۱۸.۵ کیلووات (یا در برخی استانداردها ۲۲ کیلووات) است. بنابراین، شما باید یک الکتروموتور ۱۸.۵ کیلووات (معادل ۲۵ اسب بخار) انتخاب کنید.

محاسبه بر حسب اسب بخار (HP):

اگر واحدها بر حسب GPM (گالن بر دقیقه) و Psi (پوند بر اینچ مربع) باشند:

توجه: 1KW1.34HP

جمع‌بندی

انتخاب موتور برای پمپ هیدرولیک یک فرآیند مهندسی دقیق است که مستقیماً بر بازدهی، قابلیت اطمینان و طول عمر سیستم هیدرولیک شما تأثیر می‌گذارد. این انتخاب باید با محاسبه دقیق توان مورد نیاز بر اساس فشار، دبی و بازدهی پمپ آغاز و با در نظر گرفتن سرعت، گشتاور راه‌اندازی، نوع نصب و شرایط محیطی تکمیل شود. استفاده از فرمول محاسبه توان پمپ هیدرولیک و الکتروموتور و انتخاب نزدیک‌ترین توان استاندارد بالاتر، تضمین می‌کند که الکتروموتور پمپ هیدرولیک شما نه ضعیف است که بسوزد و نه آنقدر قوی که باعث اتلاف انرژی شود.

سوالات متداول

۱. اگر موتور ضعیف‌تر انتخاب کنم چه اتفاقی می‌افتد؟

موتور به طور مداوم در حالت اضافه‌بار کار خواهد کرد. این امر باعث داغ شدن شدید، فعال شدن فیوز حرارتی و قطع شدن مکرر سیستم می‌شود و در نهایت، سیم‌پیچ موتور خواهد سوخت.

۲. اگر موتور قوی‌تر انتخاب کنم چه مشکلی پیش می‌آید؟

مشکل فنی حادی پیش نمی‌آید، اما شما هزینه اولیه بسیار بیشتری برای خرید موتور پرداخت کرده‌اید. همچنین، موتورهای بزرگ در بار کم، بازدهی الکتریکی پایین‌تری دارند که منجر به اتلاف انرژی و هزینه برق بیشتر در بلندمدت می‌شود.

۳. بهترین سرعت برای پمپ هیدرولیک چیست؟

رایج‌ترین سرعت در صنعت، ۱۴۵۰-۱۵۰۰ دور در دقیقه (موتور ۴ پل) است. این سرعت تعادل خوبی بین دبی خروجی و عمر مفید یاتاقان‌های پمپ ایجاد می‌کند. همیشه کاتالوگ پمپ را برای سرعت مجاز بررسی کنید.

۴. نصب B3 و B5 چه تفاوتی دارند؟

B3 یک موتور «پایه‌دار» است که روی زمین نصب می‌شود. B5 یک موتور «فلنج‌دار» است که مستقیماً به بدنه پمپ یا گیربکس پیچ می‌شود. B35 هر دو قابلیت (پایه و فلنج) را دارد و بهترین گزینه برای اتصال به پمپ از طریق گلدانی است.

۵. آیا می‌توانم پمپ و موتور را جداگانه بخرم؟

بله، اما باید اطمینان حاصل کنید که مشخصات فنی (توان، سرعت) و مشخصات فیزیکی (فریم سایز، قطر شفت، نوع فلنج) دقیقاً با هم مطابقت دارند. خرید یک «پاور یونیت» آماده از یک تأمین‌کننده معتبر، ریسک عدم تطابق را کاهش می‌دهد.
