شیرهای یک طرفه، که به نامهای چک ولو (Check Valve) یا شیر غیرقابل برگشت نیز شناخته می شوند، از اجزای حیاتی در سیستم های لولهکشی و هیدرولیکی به شمار می آیند. وظیفه اصلی این شیرها، جلوگیری از برگشت جریان سیال و حفاظت از تجهیزات حساس در برابر آسیب های ناشی از جریان معکوس است. در این مقاله، به بررسی نماد شیرهای یک طرفه، عملکرد، انواع و کاربردهای آن ها می پردازیم. همچنین شیرهای یک طرفه جزوی از شیر های هیدرولیک می باشد.

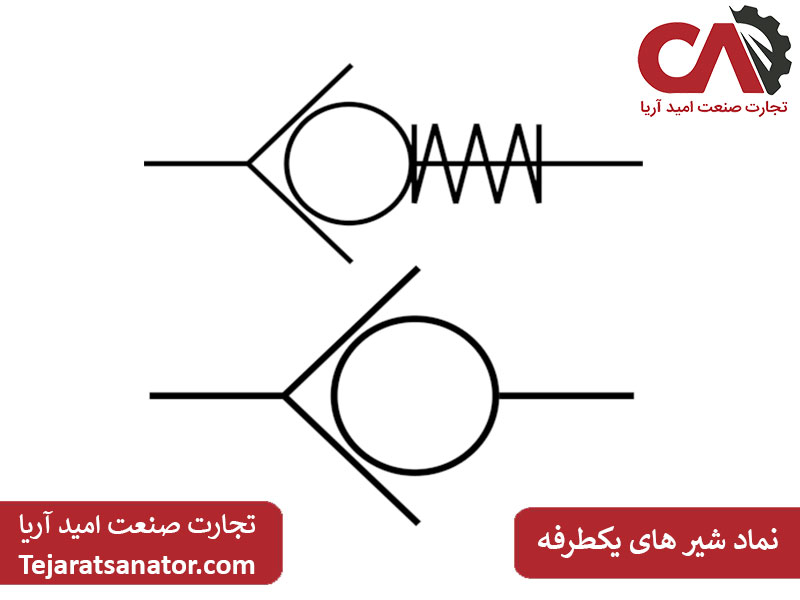

نماد و علامت شیرهای یک طرفه در نقشه های فنی
در نقشههای فنی و مدارهای هیدرولیکی، هر تجهیز با نمادی خاص نمایش داده می شود تا فهم و تحلیل سیستم برای مهندسان و تکنسینها سادهتر گردد. نماد شیرهای یک طرفه معمولاً بهصورت یک مثلث توپر است که جهت جریان سیال را نشان می دهد و یک خط عمودی که نشاندهنده مکانیزم مسدودکننده جریان معکوس است. این نماد بهوضوح عملکرد شیر را در جلوگیری از برگشت جریان نمایش می دهد.
در استاندارد بینالمللی ISO 1219/1:2006، که به نمادهای هیدرولیکی اختصاص دارد، شیرهای یک طرفه با این نماد مشخص می شوند. آشنایی با این نمادها برای درک صحیح مدارهای هیدرولیکی و انجام فرآیندهای عیب یابی ضروری است.

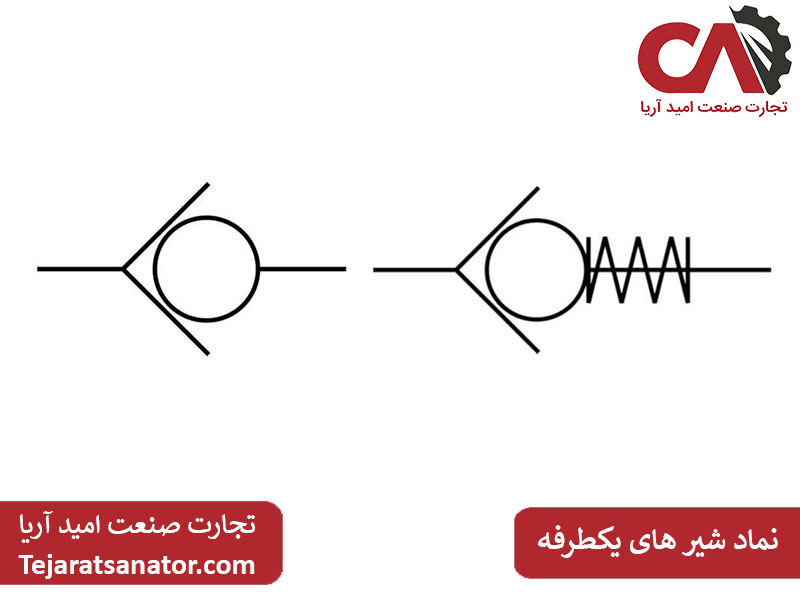

نماد شیر های یکطرفه

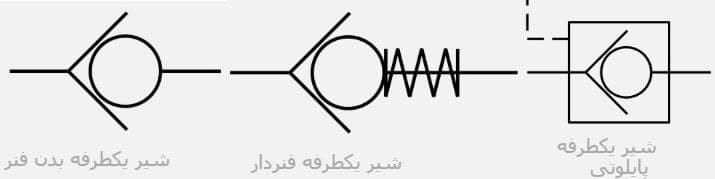

نماد شیر یکطرفه شامل یک دایره کوچک است (میتوان آن را یک ساچمه فولادی فرض کرد) که بر روی یک نشیمن آب بند قرار دارد. این نشیمن گاه به صورت یک زاویه است که دایره روی آن نشسته است. نوک این زاویه به سمت دهانه A است، نشان دهنده جهتی است که عبور سیال در آن امکانپذیر نیست.
شیرهای یکطرفه پایلوتی(قفل کنها) بوسیله یک مربع نشان داده میشوند که نماد یک شیر یکطرفه در آن قرار دارد. خط پایلوت یا فرمان این شیرها به صورت خط چین نشان داده شده و دهانه پایلوت با حرف X نامگذاری می گردد.
عملکرد شیرهای یک طرفه
شیرهای یک طرفه به گونه ای طراحی شده اند که اجازه می دهند سیال فقط در یک جهت جریان یابد. هنگامی که فشار سیال در جهت جریان مطلوب (بالادست) بیشتر از فشار در پاییندست باشد، دیسک شیر باز می شود و سیال عبور می کند. اما اگر فشار در پایین دست بیشتر شود یا جریان معکوس گردد، دیسک به نشیمن گاه می چسبد و مسیر را مسدود می کند، بدینترتیب از برگشت سیال جلوگیری می شود.
این مکانیزم ساده و خودکار، نیاز به اپراتور برای باز یا بسته کردن شیر را از بین می برد و به حفاظت از تجهیزات حساس مانند پمپ ها و کمپرسورها کمک می کند.
نقش شیر کنترل جهت در کنار شیرهای یکطرفه
در بسیاری از سیستمهای هیدرولیکی، شیر یکطرفه به تنهایی نمیتواند تمامی نیازهای کنترلی جریان را برطرف کند. از همین رو استفاده از شیر کنترل جهت در کنار آنها به افزایش کارایی و انعطافپذیری سیستم کمک میکند. شیر کنترل جهت وظیفه هدایت جریان سیال به مسیر دلخواه را دارد و معمولاً به صورت دستی، الکتریکی یا هیدرولیکی عمل میکند. ترکیب این دو شیر باعث میشود تا هم از برگشت جریان جلوگیری شده و هم امکان هدایت هوشمندانه جریان فراهم شود.
اجزای تشکیل دهنده شیرهای یک طرفه
- شیرهای یک طرفه از اجزای اصلی زیر تشکیل شده اند:
- بدنه (Body): قسمت اصلی شیر که سایر اجزا را در بر می گیرد.
- پوشش (Cover): بخشی که به بدنه متصل شده و امکان دسترسی به اجزای داخلی را فراهم می کند.
- دیسک (Disk): عنصری که با حرکت خود، مسیر جریان سیال را باز یا بسته می کند.
- پین لولا (Hinge Pin): محوری که دیسک حول آن می چرخد.
- نشیمنگاه (Seat Ring): محلی که دیسک در حالت بسته به آن می چسبد تا آب بندی کامل صورت گیرد.
- در برخی انواع شیرهای یک طرفه، اجزای اضافی مانند فنر، بازویی دیسک و بلبرینگ نیز وجود دارد که به بهبود عملکرد شیر کمک می کنند.
اهمیت استفاده از شیر فشار شکن در سیستم های ایمن
در شرایطی که فشار ناگهانی در سیستم افزایش یابد، وجود یک شیر فشار شکن میتواند مانع از آسیب دیدن اجزای داخلی مانند پمپ و لولهها شود. این شیرها فشار اضافی را تخلیه کرده و از بروز خطراتی نظیر ترکیدگی یا نشت جلوگیری میکنند. در سیستمهایی که شیر یکطرفه به عنوان حفاظت اولیه تعبیه شده، افزودن شیر فشار شکن، ضریب اطمینان را به شکل قابل توجهی افزایش میدهد.
قیمت شیر فشار شکن هیدرولیک
قیمت شیر فشار شکن هیدرولیک به عوامل مختلفی بستگی دارد؛ از جمله فشار کاری قابل تحمل، نوع بدنه (چدنی، استنلس استیل یا برنجی)، و برند سازنده. در سیستمهایی که شیر یکطرفه و فشار شکن در کنار هم به کار میروند، انتخاب مناسب شیر فشار شکن نه تنها از نظر عملکرد، بلکه از نظر اقتصادی نیز اهمیت دارد. استفاده از شیر فشار شکن استاندارد و با کیفیت در طولانیمدت از هزینههای تعمیرات سنگین جلوگیری میکند.
انواع شیرهای یک طرفه
شیرهای یک طرفه بر اساس مکانیزم عملکرد و طراحی به انواع مختلفی تقسیم می شوند:
1. شیر یک طرفه لولایی (Swing Check Valve)
در این نوع، دیسک به یک لولا متصل است و با فشار سیال باز یا بسته می شود. این شیرها معمولا در سیستم هایی با جریآن های پیوسته و بدون نوسان بهکار میروند و افت فشار کمی ایجاد می کنند.
2. شیر یک طرفه فشاری (Lift Check Valve)
این شیرها دارای دیسکی هستند که بهصورت عمودی حرکت می کند. در سیستم هایی با فشار و سرعت بالا استفاده می شوند و آببندی بهتری نسبت به نوع لولایی دارند.
3. شیر یک طرفه توپی (Ball Check Valve)
در این نوع، یک توپ بهعنوان دیسک عمل می کند که با فشار سیال جابهجا می شود. این شیرها برای سیالات با ویسکوزیته بالا مناسب هستند و طراحی سادهای دارند.
4. شیر یک طرفه دوصفحهای (Dual Plate Check Valve)
این شیرها دارای دو دیسک هستند که بهصورت پروانهای باز و بسته می شوند. وزن کم و طراحی فشرده آن ها، استفاده در فضاهای محدود را امکانپذیر می کند.
کاربردهای شیرهای یک طرفه
- شیرهای یک طرفه در صنایع مختلف کاربردهای گستردهای دارند:
- سیستم های پمپاژ: جلوگیری از برگشت جریان و حفاظت از پمپ هیدرولیک.
- صنایع فرآیندی: حفظ جریان یکنواخت و جلوگیری از تداخل سیالات مختلف.
- سیستم های آبرسانی: جلوگیری از آلودگی آب تمیز با آب برگشتی.
- صنایع نفت و گاز: حفاظت از تجهیزات در برابر جریآن های معکوس و نوسانات فشار.
شیر ردیوسینگ؛ کنترل هوشمند فشار پایین دست
یکی دیگر از اجزای مهم در مدارهای هیدرولیک، شیر ردیوسینگ است که وظیفه آن کاهش فشار در قسمتهای مشخصی از سیستم میباشد. زمانی که هدف، تأمین فشار کمتر برای یک زیرسیستم حساس باشد، شیر ردیوسینگ بهخوبی این نیاز را برطرف میکند. استفاده همزمان از شیر یکطرفه و شیر ردیوسینگ در مدارهای ترکیبی، عملکرد دقیقتری در کنترل فشار و جلوگیری از آسیب فراهم میسازد.
