پمپ اسکرو هیدرولیک یکی از انواع پمپهای جابهجایی مثبت است که برای انتقال یکنواخت سیال در سیستمهای هیدرولیکی به کار میرود. استفاده از پیچهای مارپیچی در ساختار این پمپ باعث میشود جریان روغن با نوسان و ضربان بسیار کم منتقل شود. به همین دلیل، پمپ اسکرو در تجهیزاتی که عملکرد نرم، صدای کم و جریان پایدار اهمیت بالایی دارد، گزینه مناسبی محسوب میشود.
در ادامه با نحوه عملکرد، اجزا، انواع، مشخصات فنی، کاربردها، مزایا، محدودیتها، نحوه نصب و نگهداری پمپ اسکرو هیدرولیک آشنا میشویم.

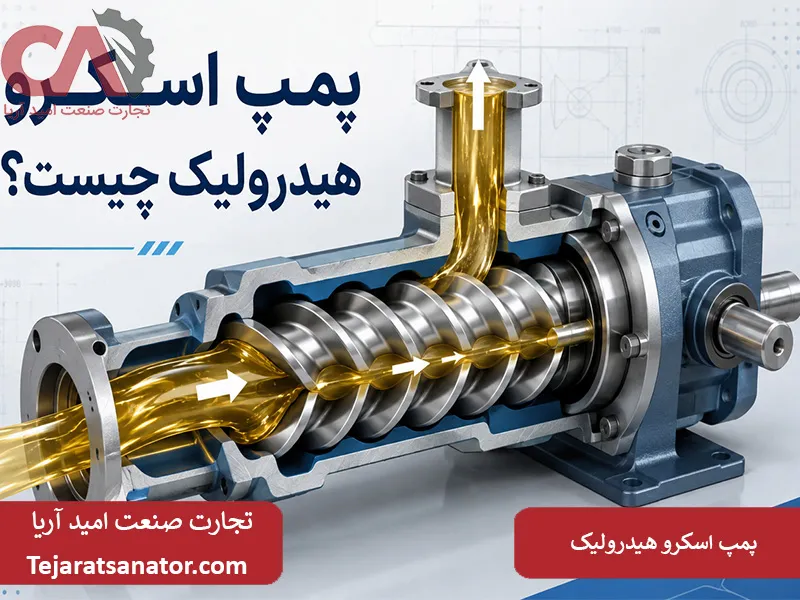

پمپ اسکرو هیدرولیک چیست؟
پمپ اسکرو هیدرولیک نوعی پمپ هیدرولیک جابهجایی مثبت است که انتقال روغن یا سایر سیالات را با استفاده از یک یا چند پیچ مارپیچی انجام میدهد. با چرخش اسکروها، سیال در فضای میان رزوههای پیچ و بدنه پمپ محبوس شده و از سمت ورودی به سمت خروجی انتقال پیدا میکند.
یکی از مهمترین ویژگیهای این پمپ، ایجاد جریان تقریباً پیوسته و یکنواخت است. برخلاف برخی پمپهای دندهای یا پیستونی که ممکن است جریان پالسی ایجاد کنند، طراحی مارپیچی پمپ اسکرو باعث کاهش ضربان جریان و صدای کاری میشود.
پمپهای اسکرو معمولاً در سیستمهایی استفاده میشوند که به دبی پایدار، صدای کم و انتقال نرم روغن نیاز دارند.
نحوه عملکرد پمپ اسکرو هیدرولیک
عملکرد پمپ اسکرو بر اساس چرخش پیوسته پیچهای مارپیچی و انتقال حجم مشخصی از سیال در امتداد محور پمپ انجام میشود.
- مکش سیال
- با شروع چرخش اسکروها، در بخش ورودی پمپ کاهش فشار ایجاد میشود.
- اختلاف فشار باعث ورود روغن به محفظه پمپ میشود.
- سیال در فضای بین رزوههای اسکرو و هوزینگ قرار میگیرد.
- انتقال و جابهجایی سیال
- چرخش مارپیچی اسکروها، سیال محبوسشده را در امتداد محور جابهجا میکند.
- در این مرحله جریان تقریباً یکنواخت و بدون ضربه ایجاد میشود.
- تماس مستقیم و شدید میان قطعات متحرک در بسیاری از طراحیها محدود است.
- فشردهسازی و خروج سیال
- با ادامه چرخش، روغن به سمت پورت خروجی حرکت میکند.
- مقاومت مدار هیدرولیک باعث ایجاد فشار در خروجی میشود.
- سیال تحت فشار وارد خطوط هیدرولیک و مصرفکنندهها میشود.

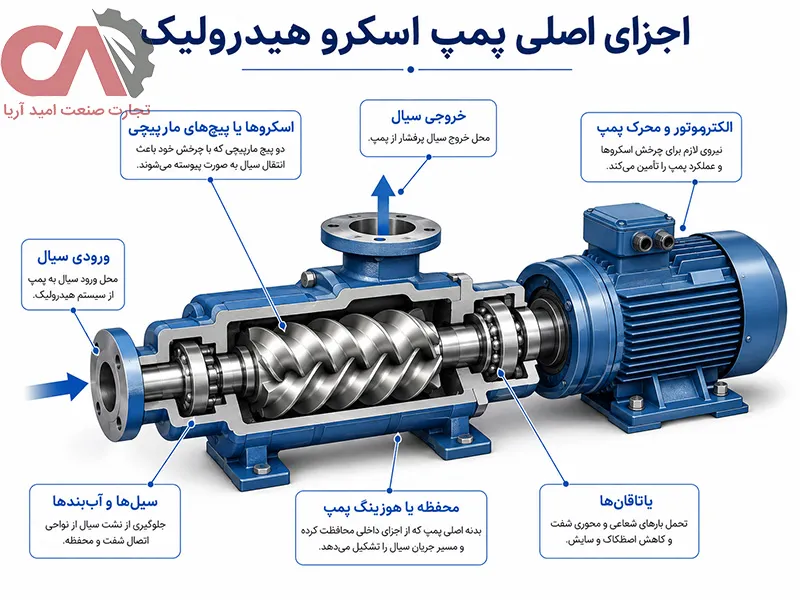

اجزای اصلی پمپ اسکرو هیدرولیک
ساختار پمپ اسکرو نسبتاً ساده است، اما عملکرد صحیح آن به هماهنگی دقیق اجزای داخلی وابسته است.
اسکروها یا پیچهای مارپیچی
- مهمترین بخش پمپ هستند.
- وظیفه انتقال سیال از ورودی به خروجی را بر عهده دارند.
- در مدلهای مختلف ممکن است یک، دو یا سه اسکرو در ساختار پمپ استفاده شود.
محفظه یا هوزینگ پمپ
-
- اسکروها داخل هوزینگ قرار میگیرند.
- هوزینگ مسیر حرکت سیال را مشخص میکند.
- دقت ابعادی محفظه بر راندمان حجمی پمپ تأثیر مستقیم دارد.
یاتاقانها
- وظیفه نگهداری و هدایت محورهای دوار را دارند.
- اصطکاک و لرزش را کاهش میدهند.
- خرابی یاتاقان میتواند موجب افزایش صدا و آسیب به اسکروها شود.
سیلها و آببندها
- از نشتی روغن در اطراف محور جلوگیری میکنند.
- از ورود آلودگی به داخل پمپ نیز جلوگیری میکنند.
- فرسودگی آببندها یکی از دلایل رایج نشتی پمپ است.
ورودی و خروجی سیال
- پورت ورودی، روغن را از مخزن دریافت میکند.
- پورت خروجی، سیال را به مدار تحت فشار منتقل میکند.
- ابعاد صحیح خطوط ورودی و خروجی در عملکرد پمپ مؤثر است.
الکتروموتور و محرک پمپ
- نیروی لازم برای چرخش اسکروها را تأمین میکند.
- توان و دور موتور باید با مشخصات پمپ هماهنگ باشد.
- اتصال نامناسب موتور و پمپ میتواند موجب لرزش و خرابی زودرس شود.

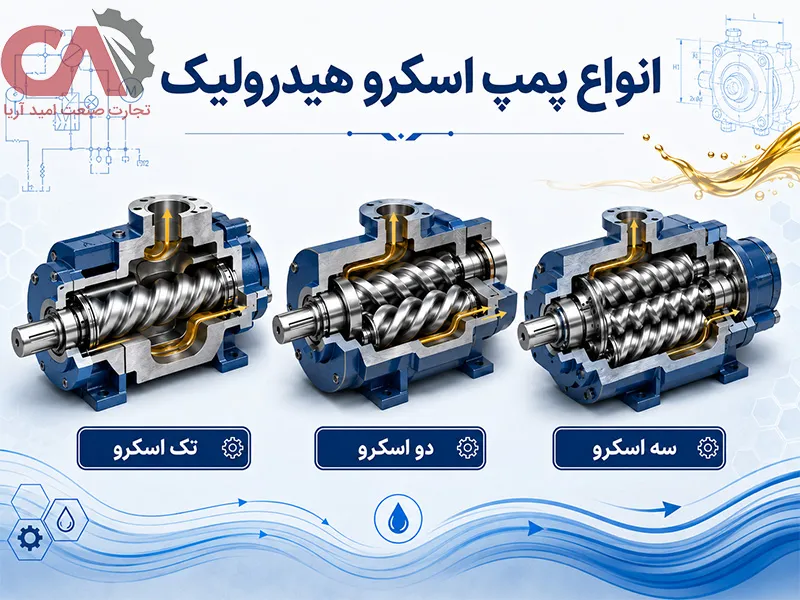

انواع پمپ اسکرو هیدرولیک
پمپهای اسکرو بر اساس نحوه نصب و نوع کاربرد در گروههای مختلف قرار میگیرند.
پمپ اسکرو هیدرولیک صنعتی
- در سیستمهای روانکاری، خطوط تولید و ماشینآلات صنعتی استفاده میشود.
- برای انتقال روغن با جریان یکنواخت مناسب است.
- معمولاً برای کارکرد پیوسته طراحی میشود.
پمپ اسکرو هیدرولیک آسانسوری یا غرقی
- در برخی پاورپکهای هیدرولیک آسانسور استفاده میشود.
- پمپ درون روغن مخزن قرار میگیرد.
- صدای کاری پایین و عملکرد نرم از مزایای مهم این مدل است.
ویژگیهای پمپ اسکرو هیدرولیک
پمپ اسکرو هیدرولیک به دلیل طراحی خاص خود دارای ویژگیهایی است که آن را از بسیاری از پمپهای دیگر متمایز میکند.
| ویژگی | توضیح |
| جریان یکنواخت | انتقال سیال با ضربان بسیار کم |
| صدای پایین | مناسب محیطهایی که آلودگی صوتی اهمیت دارد |
| لرزش کم | چرخش پیوسته اسکروها موجب عملکرد نرم میشود |
| راندمان مناسب | در شرایط کاری صحیح بازده قابل قبولی دارد |
| قابلیت کارکرد پیوسته | مناسب بسیاری از سیستمهای صنعتی |
| انتقال روغنهای ویسکوز | در محدوده طراحی برای سیالات با ویسکوزیته بالاتر مناسب است |
مشخصات فنی پمپ اسکرو هیدرولیک
هنگام انتخاب پمپ اسکرو باید مشخصات فنی دستگاه با نیاز سیستم هیدرولیک تطبیق داده شود.
| مشخصه فنی | اهمیت در انتخاب |
| دبی | حجم سیالی که پمپ در واحد زمان منتقل میکند |
| فشار کاری | حداکثر فشار قابل تحمل در شرایط کاری |
| سرعت دوران | معمولاً با دور موتور مشخص میشود |
| ویسکوزیته سیال | بر راندمان، مکش و روانکاری تأثیر دارد |
| دمای کاری | باید با روغن و آببندهای پمپ سازگار باشد |
| توان محرک | بر اساس فشار و دبی مورد نیاز انتخاب میشود |
| نوع اتصال | فلنجی یا سایر اتصالات متناسب با مدار |
در عمل، اعداد دقیق فشار، دبی و دور مجاز باید از کاتالوگ سازنده همان مدل بررسی شوند.
مزایا و معایب پمپ اسکرو هیدرولیک
پمپ اسکرو نیز مانند هر تجهیز هیدرولیکی نقاط قوت و محدودیتهای مشخصی دارد.
| مزایا | معایب |
| صدای کاری پایین | قیمت بالاتر برخی مدلها |
| جریان نرم و یکنواخت | حساسیت به آلودگی روغن |
| لرزش کم | نیاز به تلرانس دقیق قطعات |
| مناسب کارکرد مداوم | تعمیر تخصصیتر نسبت به بعضی پمپها |
| راندمان مناسب | انتخاب نادرست روغن میتواند عملکرد را کاهش دهد |
کاربرد پمپ اسکرو هیدرولیک
پمپ اسکرو هیدرولیک بیشتر در سیستمهایی مورد استفاده قرار میگیرد که انتقال آرام و بدون ضربه روغن اهمیت بالایی دارد. مهمترین کاربردهای آن عبارتاند از:
- پاورپکهای هیدرولیکی
- سیستمهای هیدرولیک آسانسور
- واحدهای روغنکاری صنعتی
- صنایع فولاد و ماشینسازی
- سیستمهای انتقال روغن
- تجهیزات دریایی و صنعتی
- خطوطی که به دبی یکنواخت نیاز دارند
- سیستمهایی با محدودیت نویز و لرزش
تفاوت پمپ اسکرو هیدرولیک با سایر پمپهای هیدرولیک
تفاوت اصلی پمپ اسکرو با سایر پمپها به نوع مکانیزم جابهجایی سیال، سطح صدا، فشار کاری و کاربرد آن مربوط میشود.
تفاوت پمپ اسکرو و پمپ دندهای
- پمپ هیدرولیک دنده ای معمولاً ساختار سادهتر و قیمت اقتصادیتری دارد.
- پمپ اسکرو جریان نرمتر و صدای کمتری ایجاد میکند.
- پمپ دندهای در بسیاری از ماشینآلات عمومی کاربرد گستردهتری دارد.
تفاوت پمپ اسکرو و پمپ پرهای
- پمپ پرهای از روتور و پرههای متحرک برای انتقال روغن استفاده میکند.
- پمپ اسکرو به دلیل حرکت مارپیچی، جریان بسیار یکنواختی ایجاد میکند.
- انتخاب بین این دو به فشار، دبی، سطح صدا و شرایط کاری بستگی دارد.
- برای فشارهای بسیار بالا نیز معمولاً پمپ هیدرولیک پیستونی نسبت به بسیاری از پمپهای اسکرو گزینه مناسبتری است.
نصب و راهاندازی پمپ اسکرو هیدرولیک
نصب صحیح پمپ نقش مستقیمی در عمر مفید و عملکرد آن دارد. مهمترین نکات هنگام نصب عبارتاند از:
- محل نصب باید تراز و بدون لرزش باشد.
- جهت چرخش موتور با جهت مشخصشده روی پمپ تطبیق داشته باشد.
- لوله مکش تا حد امکان کوتاه و دارای قطر مناسب باشد.
- از ورود هوا به خط مکش جلوگیری شود.
- روغن مورد استفاده باید مطابق توصیه سازنده باشد.
- قبل از راهاندازی اولیه، مدار از آلودگی پاک شود.
- کوپلینگ موتور و پمپ باید کاملاً همراستا باشد.
- خشک کار کردن پمپ یا راهاندازی بدون وجود روغن کافی میتواند به قطعات داخلی آسیب جدی وارد کند.
تعمیر و نگهداری پمپ اسکرو هیدرولیک
نگهداری پیشگیرانه باعث کاهش خرابی و افزایش عمر پمپ میشود. بررسی کیفیت روغن، وضعیت فیلتر، نشتی، دمای کاری، صدای غیرعادی و فشار خروجی باید بهصورت دورهای انجام شود.
افزایش صدا، افت دبی، کاهش فشار، بالا رفتن دما و نشتی روغن میتوانند نشانه وجود مشکل در پمپ باشند. در این شرایط بهتر است وضعیت اسکروها، یاتاقانها، آببندها و تلرانس داخلی بررسی شود.
مهمترین اقدامات نگهداری عبارتاند از:
- تعویض روغن در زمان مناسب
- تعویض یا تمیزکردن فیلترها
- جلوگیری از ورود ذرات آلاینده
- کنترل نشتی آببندها
- بررسی همراستایی موتور و پمپ
- کنترل دمای روغن
- بررسی صدای غیرعادی
قیمت پمپ اسکرو هیدرولیک
قیمت پمپ اسکرو هیدرولیک عدد ثابتی نیست و به مجموعهای از مشخصات فنی و شرایط بازار بستگی دارد. دبی، فشار کاری، برند سازنده، کشور تولیدکننده، نوع پمپ، توان مورد نیاز و کیفیت قطعات از مهمترین عوامل تعیینکننده قیمت هستند.
برای خرید پمپ، تنها مقایسه قیمت کافی نیست. پمپ باید دقیقاً با دبی، فشار، نوع روغن، دور موتور و شرایط کاری سیستم هماهنگ باشد. انتخاب یک پمپ ارزان اما نامتناسب میتواند هزینه تعمیرات و توقف سیستم را در آینده افزایش دهد.
سوالات متداول درباره پمپ اسکرو هیدرولیک
- آیا پمپ اسکرو هیدرولیک صدای کمی دارد؟
- بله. یکی از مهمترین مزایای پمپ اسکرو، جریان یکنواخت و سطح صدای پایین آن در مقایسه با بسیاری از پمپهای جابهجایی مثبت است.
- پمپ اسکرو برای چه سیالاتی مناسب است؟
- این پمپ عمدتاً برای روغنهای هیدرولیک و سیالات روانکار مناسب است. محدوده ویسکوزیته قابل استفاده باید بر اساس مشخصات سازنده بررسی شود.
- علت افت فشار پمپ اسکرو چیست؟
- نشتی داخلی، فرسودگی اسکروها، کاهش ویسکوزیته روغن، ورود هوا، خرابی آببندها و پایین بودن دور پمپ از دلایل احتمالی افت فشار هستند.
- آیا پمپ اسکرو برای فشار بالا مناسب است؟
- محدوده فشار به طراحی و مدل پمپ بستگی دارد. برای سیستمهای بسیار پرفشار معمولاً پمپهای پیستونی گزینه رایجتری محسوب میشوند.
- تفاوت پمپ اسکرو با پمپ دندهای چیست؟
- پمپ اسکرو معمولاً جریان نرمتر و صدای کمتری دارد، در حالی که پمپ دندهای ساختار سادهتر، کاربرد عمومیتر و معمولاً هزینه خرید پایینتری دارد.
- چگونه عمر پمپ اسکرو را افزایش دهیم؟
- استفاده از روغن مناسب، فیلتراسیون صحیح، جلوگیری از کاویتاسیون، کنترل دما و انجام سرویسهای دورهای نقش مهمی در افزایش عمر پمپ دارد.
جمعبندی
پمپ اسکرو هیدرولیک گزینهای مناسب برای سیستمهایی است که به جریان پایدار، صدای کم و عملکرد نرم نیاز دارند. ساختار مارپیچی اسکروها باعث میشود روغن بهصورت پیوسته در داخل پمپ جابهجا شود و ضربان جریان کاهش پیدا کند.
برای انتخاب پمپ اسکرو هیدرولیک باید عواملی مانند دبی، فشار کاری، ویسکوزیته روغن، دور موتور، نوع کاربرد و شرایط نصب بهصورت همزمان بررسی شوند. همچنین رعایت اصول نصب، فیلتراسیون مناسب و نگهداری دورهای میتواند به شکل محسوسی عمر مفید پمپ و کل سیستم هیدرولیک را افزایش دهد.
