پمپ هیدرولیک دستی یکی از سادهترین و درعینحال کاربردیترین تجهیزات تولید فشار در سیستمهای هیدرولیکی است که بدون نیاز به موتور الکتریکی یا منبع پنوماتیک، نیروی مکانیکی دست اپراتور را به فشار هیدرولیکی تبدیل میکند. این پمپها معمولاً برای راهاندازی جکهای هیدرولیک، پرسها، تجهیزات تعمیرگاهی، ابزارهای صنعتی و عملیات تست فشار مورد استفاده قرار میگیرند.
ساختار نسبتاً ساده، قابلیت ایجاد فشار بالا، قابلیت حمل و عدم وابستگی به برق باعث شده است پمپ دستی هیدرولیک در بسیاری از عملیات تعمیراتی و صنعتی جایگاه ویژهای داشته باشد. بااینحال هنگام خرید باید فشار کاری، ظرفیت مخزن، حجم روغن خروجی، نوع شیر کنترل و سازگاری پمپ با عملگر هیدرولیکی بهدقت بررسی شود.
پمپ هیدرولیک دستی چیست؟
پمپ هیدرولیک دستی تجهیزی مکانیکی است که با حرکت رفتوبرگشتی یک اهرم، روغن را از مخزن مکش کرده و تحت فشار وارد مدار هیدرولیک میکند. فشار ایجادشده میتواند برای حرکت دادن جک، اعمال نیرو به پرس یا تست تجهیزات هیدرولیکی مورد استفاده قرار گیرد.
برخلاف پمپهای موتوری، دبی پمپ دستی به سرعت حرکت اهرم توسط اپراتور وابسته است. به همین دلیل این تجهیزات بیشتر در سیستمهایی استفاده میشوند که به دبی بالا یا کارکرد دائم نیاز ندارند، اما ایجاد نیروی زیاد و کنترل دقیق اهمیت دارد.
پمپ دستی هیدرولیک چگونه کار میکند؟
اساس عملکرد پمپ دستی بر قانون پاسکال استوار است. نیرویی که اپراتور به اهرم وارد میکند، توسط مکانیزم اهرم چند برابر شده و به پیستون انتقال مییابد. حرکت پیستون باعث کاهش حجم محفظه روغن و افزایش فشار سیال میشود.
شیرهای یکطرفه داخل پمپ نیز جهت حرکت روغن را کنترل میکنند تا روغن فقط از مخزن به سمت خروجی و جک حرکت کند و امکان برگشت ناخواسته آن وجود نداشته باشد.
طرز کار پمپ هیدرولیک دستی
چرخه کاری پمپ دستی را میتوان به سه مرحله اصلی مکش، ایجاد فشار و تخلیه فشار تقسیم کرد.
مرحله مکش روغن در پمپ دستی
با حرکت اهرم در جهت مکش، پیستون داخل سیلندر عقب میرود و فشار داخل محفظه کاهش پیدا میکند. در این شرایط شیر ورودی باز شده و روغن از مخزن وارد محفظه پمپ میشود.
همزمان شیر خروجی بسته باقی میماند تا روغن موجود در مدار به داخل پمپ بازنگردد.
مرحله ایجاد فشار و انتقال روغن
در کورس بعدی، پیستون روغن محبوسشده را تحت فشار قرار میدهد. افزایش فشار باعث بستهشدن شیر ورودی و بازشدن شیر خروجی میشود.
در نتیجه روغن تحت فشار از پمپ خارج شده و از طریق شیلنگ به جک یا سایر عملگرهای هیدرولیکی منتقل میشود.
نحوه تخلیه فشار پمپ هیدرولیک دستی
پس از پایان عملیات، شیر تخلیه باز میشود. با بازشدن این شیر، مسیر برگشت روغن ایجاد شده و سیال از مدار یا جک به سمت مخزن حرکت میکند.
شیر تخلیه باید بهآرامی باز شود؛ زیرا آزادسازی ناگهانی فشار میتواند موجب حرکت سریع جک یا ایجاد شوک هیدرولیکی شود.
مکانیزم پمپ هیدرولیک دستی
مکانیزم اصلی پمپ دستی از یک سیستم اهرمی، پیستون، سیلندر و مجموعهای از شیرهای کنترل جریان تشکیل شده است.
مکانیزم اهرم و پیستون پمپ دستی
اهرم باعث افزایش گشتاور و کاهش نیروی موردنیاز اپراتور میشود. هرچه نسبت طول اهرم به نقطه اتصال پیستون بیشتر باشد، نیروی بیشتری میتوان روی پیستون ایجاد کرد.
عملکرد شیرهای ورودی و خروجی
شیرهای یکطرفه وظیفه هدایت روغن در مسیر مشخص را دارند. شیر ورودی اجازه ورود روغن از مخزن به سیلندر را میدهد و شیر خروجی مسیر انتقال روغن فشرده به مدار را کنترل میکند.
نحوه ایجاد فشار در پمپ دستی هیدرولیک
فشار زمانی ایجاد میشود که پیستون نیروی مکانیکی را به حجم محدودی از روغن وارد کند. میزان فشار نهایی به سطح مقطع پیستون، نیروی اهرم و مقاومت مدار بستگی دارد.
اجزا و لوازم پمپ هیدرولیک دستی
مهمترین اجزای پمپ دستی عبارتاند از:
| قطعه | وظیفه |
| مخزن روغن | ذخیره روغن هیدرولیک |
| اهرم | انتقال و تقویت نیروی دست |
| پیستون و سیلندر | ایجاد جریان و فشار |
| شیر یکطرفه | جلوگیری از برگشت روغن |
| شیر تخلیه | آزادسازی فشار مدار |
| گیج فشار | نمایش فشار سیستم |
| شیلنگ و اتصالات | انتقال روغن به عملگر |
- مخزن روغن
مخزن باید ظرفیت کافی برای حجم روغن موردنیاز جک یا سیستم داشته باشد. کوچک بودن مخزن میتواند باعث کمبود روغن در کورس کامل جک شود.
- اهرم یا دسته پمپ
طول و طراحی دسته مستقیماً بر نیروی موردنیاز اپراتور تأثیر دارد. در پمپهای فشارقوی معمولاً اهرم بلندتری استفاده میشود.
- پیستون و سیلندر
پیستون و سیلندر قلب مکانیزم ایجاد فشار هستند. ایجاد لقی، خطافتادگی یا سایش در این بخش میتواند باعث افت راندمان و کاهش فشار شود.
- شیر یکطرفه و شیر تخلیه فشار
شیرهای یکطرفه مسیر جریان را کنترل میکنند و شیر تخلیه امکان برگشت کنترلشده روغن به مخزن را فراهم میکند.
- گیج فشار
وجود گیج به اپراتور اجازه میدهد فشار واقعی مدار را مشاهده کرده و از افزایش فشار بیش از محدوده مجاز جلوگیری کند.
- شیلنگ و اتصالات پمپ هیدرولیک دستی
تمام شیلنگها و اتصالات باید برای فشار کاری پمپ طراحی شده باشند. استفاده از اتصال یا شیلنگ نامتناسب در سیستمهای 700 بار بسیار خطرناک است.
انواع پمپ هیدرولیک دستی
پمپ هیدرولیک دستی یک طرفه
این مدل عمدتاً برای جکهای یکطرفه استفاده میشود. فشار روغن باعث حرکت جک در یک جهت شده و برگشت آن معمولاً توسط فنر یا وزن بار انجام میشود.
پمپ هیدرولیک دستی دو طرفه
پمپهای دوطرفه امکان کنترل جریان روغن در هر دو سمت سیلندر را فراهم میکنند و برای جکهای دوطرفه مناسب هستند.
پمپ هیدرولیک دستی فشار قوی
این تجهیزات برای ایجاد فشارهای بالا طراحی شدهاند و در پرس، کشندههای هیدرولیکی، ابزارهای صنعتی و تجهیزات تعمیراتی کاربرد دارند.
پمپ هیدرولیک دستی 700 بار
پمپ 700 بار یکی از رایجترین مدلهای صنعتی محسوب میشود. این فشار تقریباً معادل 10,000 psi است و با بسیاری از جکها و ابزارهای هیدرولیکی فشارقوی سازگاری دارد.
پمپ دستی هیدرولیک مخزن دار
در این مدل مخزن روغن بهصورت یکپارچه روی مجموعه پمپ نصب شده است. ظرفیت مخزن باید متناسب با حجم روغن موردنیاز جک انتخاب شود.
تفاوت پمپ هیدرولیک دستی یک طرفه و دو طرفه
| ویژگی | یکطرفه | دوطرفه |
| نوع جک مناسب | جک یکطرفه | جک دوطرفه |
| مسیر تحت فشار | یک مسیر | دو مسیر |
| پیچیدگی مدار | کمتر | بیشتر |
| کنترل برگشت جک | محدود | کاملتر |
| قیمت | معمولاً کمتر | معمولاً بیشتر |
انتخاب میان این دو مدل باید بر اساس نوع جک انجام شود، نه صرفاً بر مبنای قیمت.
کاربرد پمپ دستی هیدرولیک
پمپ دستی برای جک هیدرولیک
متداولترین کاربرد پمپ دستی، تأمین روغن جکهای هیدرولیکی است. این ترکیب در تعمیرگاهها، صنایع سنگین، پروژههای نصب و عملیات جابهجایی استفاده میشود.
استفاده در پرس هیدرولیک
در پرسهایی که سرعت بالا ضروری نیست، پمپ دستی امکان ایجاد نیروی فشاری زیاد با کنترل مناسب را فراهم میکند.
کاربرد در تعمیرگاهها و صنایع
پمپ دستی برای بیرون آوردن بلبرینگ، کار با پولرهای هیدرولیکی، خمکاری، نصب قطعات و تعمیر ماشینآلات صنعتی کاربرد دارد.
در سیستمهایی که به کارکرد پیوسته نیاز دارند، استفاده از پمپ موتوری مناسبتر است و برای انتخاب آن باید علاوه بر دبی و فشار، قیمت پمپ هیدرولیک صنعتی نیز بررسی شود.
کاربرد پمپ دستی در تست فشار
پمپ دستی برای تست فشار خطوط، سیلندرها و برخی تجهیزات هیدرولیکی مناسب است؛ زیرا اپراتور میتواند فشار را بهصورت تدریجی افزایش دهد.

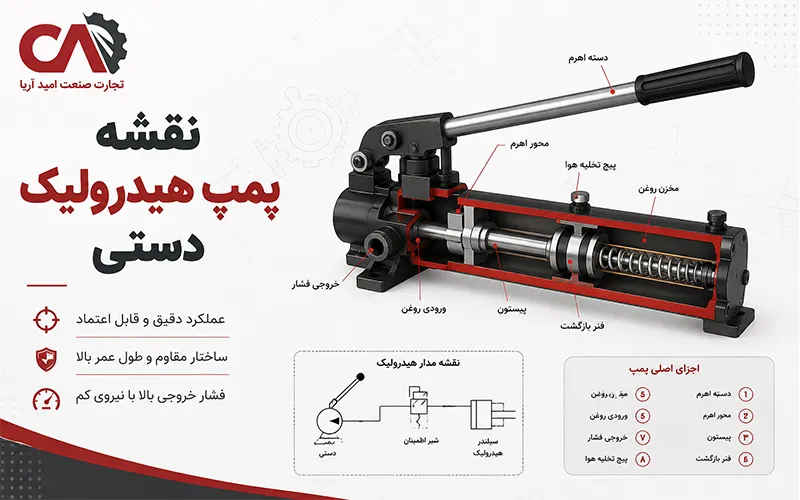

نقشه پمپ هیدرولیک دستی
نقشه پمپ هیدرولیک دستی به شرج زیر است:
مدار هیدرولیکی پمپ دستی
یک مدار ساده شامل مخزن، پمپ، شیر یکطرفه، شیر تخلیه، گیج فشار، شیلنگ و جک است.
مسیر حرکت روغن در پمپ هیدرولیک دستی
مسیر معمول روغن به شکل زیر است:
مخزن ← شیر ورودی ← محفظه پیستون ← شیر خروجی ← شیلنگ ← جک
در زمان تخلیه، روغن از طریق شیر تخلیه دوباره به مخزن بازمیگردد.
نحوه اتصال پمپ دستی به جک هیدرولیک
پمپ و جک باید از نظر فشار کاری، حجم روغن، نوع عملکرد و نوع اتصال با یکدیگر سازگار باشند. پس از اتصال شیلنگ نیز هواگیری مدار ضروری است.
مشخصات فنی پمپ هیدرولیک دستی
- فشار کاری پمپ
فشار کاری یکی از مهمترین پارامترهاست. مدلهای 700 بار در تجهیزات صنعتی فشارقوی بسیار رایج هستند.
- ظرفیت مخزن روغن
ظرفیت مخزن باید از حجم روغنی که جک در بیشترین کورس مصرف میکند بیشتر باشد.
- حجم روغن خروجی در هر کورس
هرچه حجم خروجی در هر کورس بیشتر باشد، جک سریعتر حرکت میکند؛ اما معمولاً در فشارهای بالا نیروی بیشتری برای حرکت دسته لازم است.
- نوع شیر و تعداد خروجیها
نوع شیر تعیین میکند پمپ برای جک یکطرفه یا دوطرفه مناسب باشد. تعداد خروجی نیز باید متناسب با ساختار مدار انتخاب شود.
مزایا و معایب پمپ هیدرولیک دستی
| مزایا | معایب |
| عدم نیاز به برق | دبی محدود |
| قابلیت حمل | سرعت پایینتر |
| امکان ایجاد فشار بالا | نیاز به نیروی انسانی |
| ساختار ساده | نامناسب برای کار دائم |
| نگهداری نسبتاً آسان | کاهش سرعت در جکهای حجیم |
| کنترل مناسب فشار | وابستگی عملکرد به اپراتور |
در سیستمهایی که دبی پیوسته اهمیت بیشتری دارد، تجهیزات دیگری مانند پمپ هیدرولیک دنده ای انتخاب مناسبتری هستند.
قیمت پمپ هیدرولیک دستی
قیمت پمپ هیدرولیک دستی عدد ثابتی نیست و بر اساس مشخصات فنی، برند، فشار، ظرفیت مخزن و تجهیزات جانبی تعیین میشود.
عوامل موثر بر قیمت پمپ دستی هیدرولیک
مهمترین عوامل عبارتاند از:
- حداکثر فشار کاری
- ظرفیت مخزن
- یکطرفه یا دوطرفه بودن
- تعداد طبقات پمپ
- کیفیت شیرها و آببندی
- جنس بدنه و مخزن
- وجود گیج و شیر کنترل
- برند و کشور سازنده
قیمت پمپ هیدرولیک دستی 700 بار
در مدلهای 700 بار، فقط حداکثر فشار نباید مبنای مقایسه قرار گیرد. ظرفیت مخزن، دبی هر کورس، فشار مجاز قطعات، کیفیت آببندی و خدمات پس از فروش اهمیت بیشتری دارند.
تفاوت قیمت پمپ دستی یک طرفه و دو طرفه
پمپ دوطرفه به دلیل مدار و شیر کنترل پیچیدهتر معمولاً قیمت بیشتری دارد. اگر جک یکطرفه است، خرید مدل دوطرفه در اغلب موارد هزینه غیرضروری ایجاد میکند.
راهنمای خرید پمپ هیدرولیک دستی
- انتخاب پمپ بر اساس فشار کاری
فشار مجاز پمپ باید حداقل برابر فشار موردنیاز سیستم باشد. استفاده از پمپ با فشار بالاتر نیز تنها زمانی قابل قبول است که تمام اجزای مدار توان تحمل آن را داشته باشند.
- انتخاب ظرفیت مناسب مخزن
ابتدا حجم روغن موردنیاز جک در کورس کامل محاسبه شود و سپس پمپی با ظرفیت مخزن مناسب انتخاب گردد.
- انتخاب پمپ متناسب با جک هیدرولیک
چهار پارامتر باید بررسی شوند:
- فشار کاری جک
- حجم روغن موردنیاز
- یکطرفه یا دوطرفه بودن جک
- نوع و سایز اتصال
- نکات مهم هنگام خرید پمپ دستی هیدرولیک
خرید صرفاً بر اساس فشار اسمی اشتباه است. یک پمپ 700 بار با مخزن کوچک ممکن است برای جک شما عملاً قابل استفاده نباشد. همچنین کیفیت شیرها، شیلنگ و کوپلینگها باید همسطح فشار کاری پمپ باشد.
تعمیر پمپ هیدرولیک دستی
اگر پمپ فشار کافی تولید نمیکند، قبل از تعویض قطعات باید مسیر مکش، سطح روغن، وضعیت شیرها، آببندی و وجود هوا در مدار بررسی شود.
علت فشار نساختن پمپ هیدرولیک دستی
دلایل رایج عبارتاند از:
- پایین بودن سطح روغن
- وجود هوا در مدار
- نشتی داخلی پیستون
- خرابی شیر یکطرفه
- بازماندن شیر تخلیه
- فرسودگی اورینگها
- آلودگی روغن
اگر مشکلات مشابه در تجهیزات موتوری مشاهده شود، عیبیابی تخصصی تعمیر پمپ هیدرولیک صنعتی برای تشخیص سایش قطعات داخلی ضروری است.
علت نشتی روغن پمپ دستی
فرسودگی آببندها، آسیب رزوه اتصالات، افزایش غیرمجاز فشار و خرابی شیلنگ از عوامل اصلی نشتی هستند.
خرابی شیر یک طرفه پمپ
وجود ذرات آلاینده میان ساچمه و نشیمنگاه شیر میتواند مانع بستهشدن کامل آن شود. نتیجه این مشکل معمولاً برگشت روغن و فشار نساختن پمپ است.
خرابی اورینگ و آب بندی پمپ
اورینگ آسیبدیده باعث نشتی داخلی یا خارجی میشود. هنگام تعویض باید جنس و ابعاد آببند با نوع روغن و فشار کاری سازگار باشد.
هواگیری پمپ هیدرولیک دستی
برای هواگیری، سطح روغن بررسی شده و پمپ چند مرتبه در شرایط بدون بار کار داده میشود تا هوای محبوس از مدار خارج شود. روش دقیق هواگیری باید مطابق دستورالعمل سازنده انجام شود.
نگهداری و سرویس پمپ هیدرولیک دستی
برای افزایش عمر پمپ رعایت چند نکته ضروری است:
- سطح روغن بهصورت دورهای کنترل شود.
- فقط روغن توصیهشده توسط سازنده استفاده شود.
- ورود گردوغبار و آلودگی به مخزن جلوگیری شود.
- شیلنگها از نظر ترک، لهشدگی و نشتی بررسی شوند.
- کوپلینگها تمیز نگه داشته شوند.
- پمپ دائماً در فشار حداکثری نگهداری نشود.
- پس از پایان کار فشار سیستم تخلیه شود.
- آببندها و شیرها بهصورت دورهای بازدید شوند.
مهمترین عامل در خرابی زودرس بسیاری از پمپهای دستی، آلودگی روغن است. ذرات بسیار کوچک میتوانند سطح شیرها و آببندها را تخریب کرده و نشتی داخلی ایجاد کنند.
سوالات متداول درباره پمپ هیدرولیک دستی
- پمپ هیدرولیک دستی 700 بار برای چه کاری مناسب است؟
- برای راهاندازی بسیاری از جکها، پولرها، پرسها و ابزارهای هیدرولیکی فشارقوی که فشار کاری آنها با 700 بار سازگار است.
- آیا میتوان هر پمپ دستی را به هر جک هیدرولیکی متصل کرد؟
- خیر. فشار کاری، حجم روغن، یکطرفه یا دوطرفه بودن جک و نوع اتصال باید با پمپ هماهنگ باشد.
- چرا پمپ دستی فشار ایجاد نمیکند؟
- کمبود روغن، هوا در مدار، خرابی شیر یکطرفه، نشتی آببندها یا بازماندن شیر تخلیه از شایعترین دلایل هستند.
- برای جک یکطرفه چه پمپی مناسب است؟
- معمولاً پمپ هیدرولیک دستی یکطرفه با شیر تخلیه برای این نوع جک کافی است.
- ظرفیت مخزن پمپ دستی چقدر باید باشد؟
- ظرفیت مخزن باید متناسب با حجم روغن موردنیاز جک در حداکثر کورس انتخاب شود و مقداری حاشیه اطمینان نیز در نظر گرفته شود.
جمعبندی
پمپ هیدرولیک دستی راهکاری ساده و قابلاعتماد برای ایجاد فشار هیدرولیکی بدون استفاده از برق یا موتور است. با وجود ساختار نسبتاً ساده، انتخاب صحیح آن نیازمند بررسی دقیق فشار کاری، ظرفیت مخزن، حجم روغن خروجی، نوع شیر و مشخصات جک است.
برای کاربردهای صنعتی، صرفاً انتخاب پمپ با بیشترین فشار تصمیم درستی نیست. پمپ باید بهعنوان بخشی از یک سیستم دیده شود و تمام اجزای آن از مخزن و شیر گرفته تا شیلنگ، کوپلینگ و جک از نظر فشار و ظرفیت با یکدیگر سازگار باشند. انتخاب اصولی پمپ هیدرولیک دستی علاوه بر افزایش راندمان، احتمال نشتی، خرابی تجهیزات و ایجاد شرایط ناایمن را نیز به میزان قابلتوجهی کاهش میدهد.
