خرابی در یک سوپاپ پمپ هیدرولیک، حتی یک قطعه کوچک، میتواند کل سیستم را از کار بیندازد، منجر به کاهش توان، افزایش دما و در نهایت، توقف کامل ماشینآلات گرانقیمت شود. تشخیص به موقع، کلید جلوگیری از خسارات سنگین است. درک علائم خرابی سوپاپ پمپ هیدرولیک اولین و حیاتیترین گام برای هر اپراتور یا تکنسین فنی است. این مقاله به صورت جامع به بررسی ۱۲ نشانه کلیدی این خرابیها، دلایل خرابی سوپاپ پمپ هیدرولیک و روشهای عیبیابی آنها میپردازد.
پمپ هیدرولیک چیست؟
پمپ هیدرولیک، مهمترین قطعه مکانیکی سیستم است که انرژی مکانیکی (از موتور) را به انرژی هیدرولیکی (جریان سیال) تبدیل میکند. برخلاف تصور رایج، پمپها «فشار» تولید نمیکنند، بلکه فقط «جریان» (دبی) ایجاد میکنند. فشار، نتیجه مقاومت سیستم (مانند بار روی جک) در برابر این جریان است. پمپها عمدتاً در سه نوع دندهای، پرهای و پمپ هیدرولیک پیستونی وجود دارند.

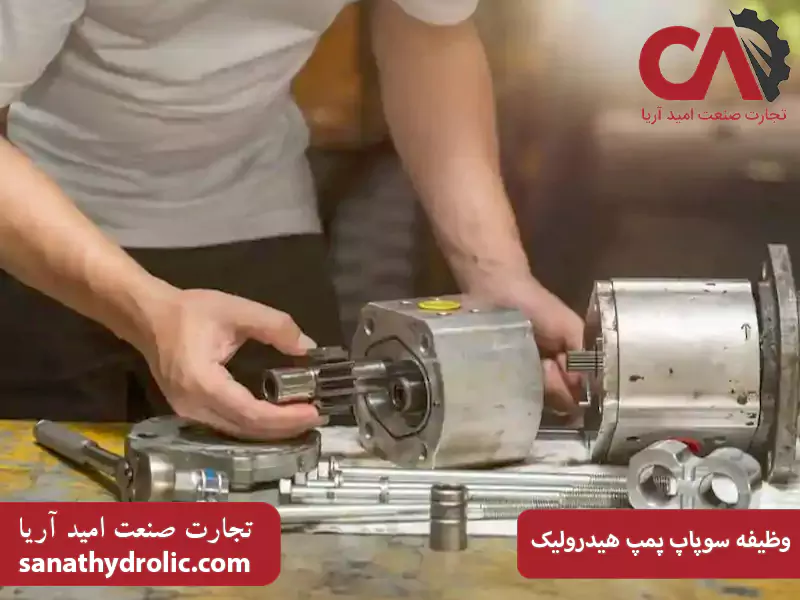

وظیفه سوپاپ پمپ هیدرولیک
اصطلاح «سوپاپ پمپ» اغلب به «شیرهای کنترلی» خارجی اطلاق میشود، نه سوپاپهای یکطرفه داخلی خود پمپ. این شیرهای کنترلی، جریان و فشار تولید شده توسط پمپ را مدیریت میکنند و خرابی آنها مستقیماً بر کل سیستم تأثیر میگذارد. مهمترین این سوپاپها عبارتاند از:
- شیر اطمینان فشار: حیاتیترین سوپاپ که از سیستم در برابر فشار بیش از حد محافظت کرده و فشار اضافی را به مخزن برمیگرداند.
- شیر کنترل جهت: جریان روغن را به سمت عملگر مورد نظر (جک یا هیدروموتور) هدایت میکند.
- شیر کنترل جریان: سرعت حرکت عملگرها را با تنظیم دبی روغن، کنترل میکند.
- سوپاپ جبرانکننده: در پمپهای دبی متغیر (پیستونی)، خروجی پمپ را بر اساس نیاز لحظهای سیستم تنظیم میکند.
خرابی در هر یک از این اجزا، علائم مشخصی ایجاد میکند که در ادامه بررسی میشوند.

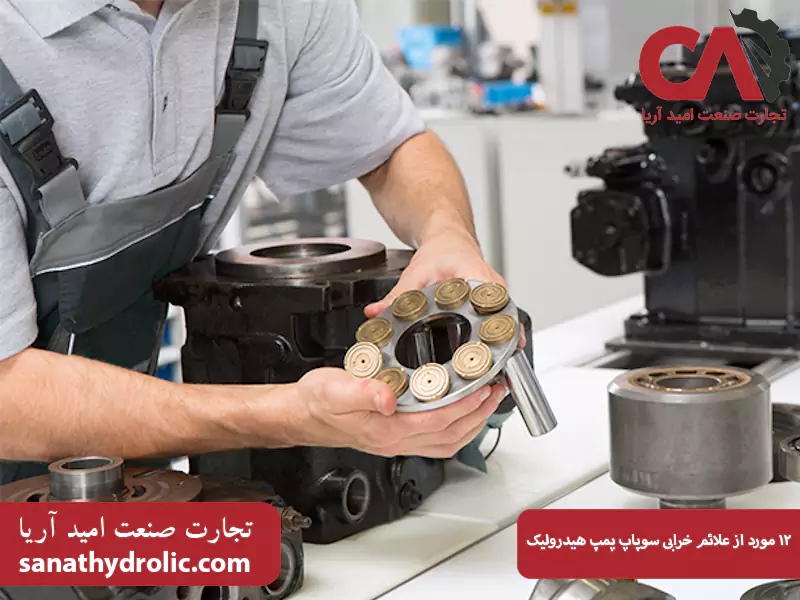

بررسی ۱۲ مورد از علائم خرابی سوپاپ پمپ هیدرولیک
شناسایی زودهنگام علائم زیر میتواند از آسیبهای جدی به پمپ و سایر اجزای گرانقیمت سیستم جلوگیری کند.
۱. افزایش بیش از حد دمای روغن
این یکی از شایعترین و خطرناکترین علائم است. اگر شیر اطمینان فشار به دلیل آلودگی یا فرسودگی، کمی باز بماند یا به درستی تنظیم نشده باشد، بخشی از جریان پرفشار پمپ به طور مداوم و مستقیم به مخزن بازمیگردد. این عبور جریان از یک دهانه تنگ، انرژی هیدرولیکی را مستقیماً به گرما تبدیل کرده و باعث داغ شدن شدید روغن میشود.
۲. کاهش ناگهانی قدرت یا سرعت عملگرها
اگر جکهای هیدرولیک توان کافی برای بلند کردن بار را ندارند یا هیدروموتورها به کندی میچرخند، میتواند نشانهای از خرابی سوپاپ باشد. اگر شیر اطمینان به دلیل ضعیف شدن فنر یا گیر کردن در حالت باز، در فشاری پایینتر از حد تنظیم شده باز شود، سیستم هرگز به حداکثر توان خود نخواهد رسید.
۳. شنیدن صداهای ناهنجار (جیغ، زوزه یا ضربه)
- صدای جیغ یا زوزه: اغلب نشاندهنده «کاویتاسیون» (ایجاد حبابهای بخار در ورودی پمپ) است که میتواند به دلیل گرفتگی فیلتر مکش یا محدودیت در مسیر ورودی باشد. اما این صدا همچنین میتواند ناشی از یک شیر اطمینان باشد که به درستی تنظیم نشده و در فرکانس بالا در حال نوسان است.
- صدای ضربه: میتواند ناشی از فشار کاری بسیار بالا (فراتر از حد مجاز) یا گیر کردن یک شیر کنترل جهت و تخلیه ناگهانی فشار باشد.
۴. حرکت ناپایدار و پرشی عملگرها
زمانی که یک جک هیدرولیک به جای حرکت روان، به صورت پلهپله یا پرشی حرکت میکند، اغلب نشاندهنده گیر کردن اسپول (Spool) در شیر کنترل جهت است. آلودگی یا ذرات ریز فلزی میتوانند مانع حرکت روان اسپول شده و باعث شوند جریان روغن به صورت ناپیوسته به عملگر برسد.
۵. عدم حرکت کامل عملگر
اگر اپراتور فرمان حرکت را صادر میکند اما جک یا هیدروموتور اصلاً حرکت نمیکند، چند احتمال وجود دارد: یا شیر اطمینان اصلی کاملاً در حالت باز گیر کرده و تمام جریان پمپ به مخزن برمیگردد، یا اسپول شیر کنترل جهت به دلیل نقص مکانیکی یا خرابی سیگنال برقی (در شیرهای برقی) اصلاً جابجا نمیشود.
۶. افزایش ناگهانی و خطرناک فشار
این یکی از علائم خرابی سوپاپ پمپ هیدرولیک است که میتواند فاجعهبار باشد. اگر شیر اطمینان فشار به دلیل آلودگی یا شکستگی فنر در حالت «بسته» گیر کند، هیچ راهی برای تخلیه فشار اضافی وجود نخواهد داشت. فشار سیستم تا جایی بالا میرود که یا پمپ از کار بیفتد، یا شلنگها بترکند، یا یکی از اجزای سیستم دچار شکست فیزیکی شود.

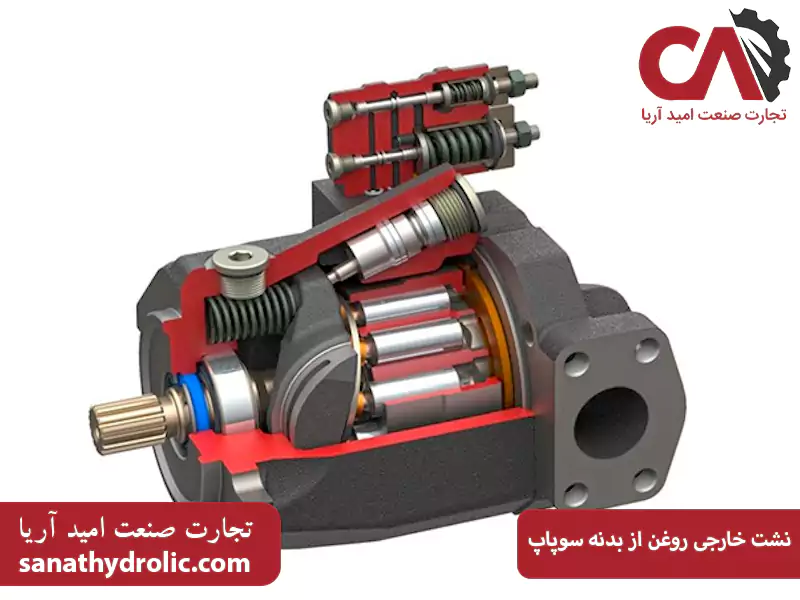

۷. نشت خارجی روغن از بدنه سوپاپ
نشتیهای خارجی معمولاً اولین نشانهای هستند که به چشم میآیند. فرسودگی اورینگها و سیلهای آببندی بین قطعات سوپاپ یا ترکهای مویی در بدنه سوپاپ (ناشی از فشار بیش از حد یا نصب نادرست) منجر به نشت روغن به بیرون میشود.
۸. پاسخ کند سیستم به دستورات
شما اهرم کنترل را حرکت میدهید، اما سیستم با تأخیر پاسخ میدهد. این مشکل میتواند ناشی از فرسودگی داخلی سوپاپ باشد. اگر فاصله بین اسپول و بدنه سوپاپ به دلیل سایش زیاد شود، نشت داخلی رخ میدهد. یعنی روغن پرفشار بدون انجام کار، به مسیر کمفشار نشت میکند و در نتیجه، زمان بیشتری طول میکشد تا فشار لازم برای به حرکت درآوردن عملگر ایجاد شود.
۹. گرم شدن موضعی و شدید خود سوپاپ
در حالت عادی، دمای تمام اجزای هیدرولیک بالا میرود. اما اگر بدنه یک سوپاپ خاص (مثلاً شیر اطمینان) به طور غیرعادی و بسیار داغتر از سایر اجزا شده باشد، نشانهای قطعی از نشت داخلی شدید یا عبور مداوم جریان پرفشار از آن سوپاپ است.
۱۰. خزیدن یا حرکت خود به خود عملگر
شما جک را در یک موقعیت خاص متوقف میکنید، اما جک به آرامی شروع به پایین آمدن یا حرکت میکند. این مشکل معمولاً به دلیل ناتوانی شیر کنترل جهت در حفظ موقعیت «خنثی» به صورت کامل است. نشت داخلی در شیر باعث میشود مقدار کمی روغن به سمت جک جریان یابد و آن را از موقعیت تنظیم شده خارج کند.
۱۱. عدم توانایی در تنظیم فشار یا جریان
شما پیچ تنظیم شیر اطمینان یا شیر کنترل جریان را میچرخانید، اما هیچ تغییری در فشار یا سرعت سیستم رخ نمیدهد. این نشانه آن است که مکانیزم تنظیم (مانند فنر، پیچ یا اوریفیس داخلی) به دلیل شکستگی، گرفتگی یا فرسودگی، از کار افتاده است.
۱۲. کاهش فشار فقط در یک بخش از سیستم
اگر سیستم دارای چندین مدار مستقل است (مثلاً یک بیل مکانیکی با عملگرهای مختلف) و فقط یکی از عملگرها دچار کاهش قدرت شده، در حالی که بقیه به درستی کار میکنند، این نشانه قوی است که مشکل از پمپ اصلی یا شیر اطمینان اصلی نیست، بلکه علائم خرابی سوپاپ پمپ هیدرولیک مربوط به همان مدار خاص (مثلاً شیر کنترل جهت یا شیر اطمینان ثانویه همان مدار) است.
دلایل رایج خرابی سوپاپ هیدرولیک
شناخت دلایل خرابی سوپاپ پمپ هیدرولیک به پیشگیری از بروز مجدد آنها کمک میکند. تقریباً تمام خرابیها به یکی از موارد زیر بازمیگردد:
- آلودگی سیال: این عامل، دشمن شماره یک و عامل اصلی بیش از ۸۰٪ خرابیهای هیدرولیک است. ذرات ریز فلزی (ناشی از سایش پمپ)، گرد و غبار، آب (باعث زنگزدگی و اکسیداسیون) و لجن (ناشی از تجزیه روغن) میتوانند:
- اورفیسهای (سوراخهای ریز) کنترلی در سوپاپها را مسدود کنند.
- باعث گیر کردن (Jamming) اسپولها شوند.
- با ایجاد سایش، فاصله بین اسپول و بدنه را زیاد کرده و نشت داخلی ایجاد کنند.
- دمای کاری نامناسب: کارکرد سیستم در دمای بسیار بالا باعث کاهش ویسکوزیته (رقیق شدن) روغن، از بین رفتن خواص روانکاری آن و خشک شدن و ترک خوردن سیلها (آببندها) میشود.
- تنظیمات فشار نادرست: تنظیم شیر اطمینان بر روی فشاری بالاتر از حد مجاز پمپ یا سایر اجزا، تنش مکانیکی عظیمی به کل سیستم وارد کرده و عمر قطعات را به شدت کاهش میدهد.
- نصب نادرست: اعمال گشتاور بیش از حد هنگام بستن اتصالات بر روی بدنه سوپاپ میتواند باعث تاب برداشتن بدنه و گیر کردن اسپول داخلی شود.
- هوادهی و کاویتاسیون: ورود هوا به روغن (هوادهی) یا ایجاد حبابهای بخار روغن (کاویتاسیون) باعث ایجاد ضربههای کوچک در سیستم میشود که به سطوح داخلی پمپ و سوپاپها آسیب میزند.
- فرسودگی طبیعی: فنرها به مرور زمان ضعیف میشوند، سیلها خاصیت ارتجاعی خود را از دست میدهند و لبههای تیز اسپولها کند میشوند.

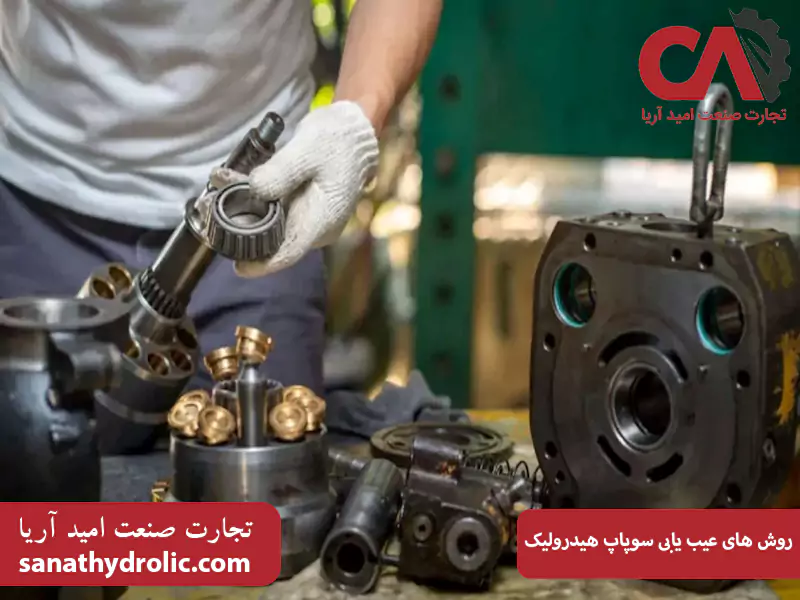

روش های عیب یابی سوپاپ هیدرولیک
عیبیابی سوپاپها باید به صورت سیستماتیک و مرحله به مرحله انجام شود:
- بررسیهای اولیه (حسی): سطح و کیفیت روغن (شفافیت، عدم کفآلودگی یا شیریرنگی) را بررسی کنید. به صداهای غیرعادی سیستم مانند جیغ کشیدن پمپ یا لرزش سریع سوپاپ گوش دهید و نشتیهای خارجی را جستجو کنید.
- بررسی دما: از دماسنج مادون قرمز استفاده کنید. داغ شدن غیرعادی و موضعی یک سوپاپ خاص، نشاندهنده نشت داخلی شدید یا عبور جریان مداوم پرفشار از آن است.
- بررسی فشار (مهمترین گام): با استفاده از فشارسنجهای هیدرولیکی، فشار را در نقاط کلیدی مدار (مانند خروجی پمپ و پورتهای عملگر) اندازهگیری کنید. بررسی کنید آیا فشار سیستم به حد تنظیم شده شیر اطمینان میرسد یا اینکه تحت بار به شدت افت میکند.
- بررسی جریان (فلومتری): استفاده از فلومتر، اطلاعات دقیقی در مورد سلامت واقعی پمپ و میزان نشت داخلی سوپاپها ارائه میدهد.
- روش تعویض قطعه: در صورت وجود دو مدار مشابه، سوپاپ مشکوک را با یک سوپاپ سالم جابجا کنید. اگر مشکل نیز جابجا شد، سوپاپ معیوب شناسایی شده است.
- مراجعه به شماتیک (نقشه): نقشه هیدرولیک سیستم را بررسی کنید تا وظیفه دقیق هر سوپاپ و نحوه عملکرد مورد انتظار آن را درک کنید.
نقش هیدروموتور و پمپ نه پیستون در خرابی سوپاپ
ارتباط قطعات در یک سیستم هیدرولیک دوطرفه است و خرابی پمپ یا هیدروموتور میتواند مستقیماً باعث خرابی سوپاپها شود.
پمپهای دقیق و پربازده، به شدت به آلودگی روغن حساس هستند. اگر پمپ به دلیل فرسودگی یا کاویتاسیون دچار خرابی داخلی شود، ذرات فلزی بسیار ریز و برندهای تولید میکند. این ذرات با فشار بالا به کل سیستم ارسال شده و مستقیماً به سوپاپهای کنترلی (شیر اطمینان و شیرهای جهت) حمله کرده، آنها را مسدود، ساییده و از کار میاندازند.
هیدروموتورها نیز در صورت خرابی داخلی، ذرات فلزی تولید میکنند که این آلودگیها به شیر کنترل جهت مربوطه بازگشته و باعث خرابی آن میشوند. علاوه بر این، هیدروموتورهایی که بارهای با اینرسی بالا (مانند فن سنگین یا وینچ) را میچرخانند، در صورت بسته شدن ناگهانی شیر کنترل، موقتاً به پمپ تبدیل میشوند. این اینرسی بار، یک موج فشار بسیار شدید در مدار ایجاد میکند که میتواند منجر به شکستن بدنه سوپاپ یا از بین رفتن آببندهای آن شود.
جمع بندی
سیستم هیدرولیک مانند یک زنجیره به هم پیوسته است. عملکرد نادرست در یک سوپاپ کوچک میتواند به سرعت منجر به توقف کامل یک ماشین گرانقیمت شود. توجه دقیق به علائم خرابی سوپاپ پمپ هیدرولیک (مانند افزایش دما، کاهش قدرت، صداهای ناهنجار و حرکات پرشی) کلید تشخیص زودهنگام مشکل است. درک دلایل خرابی سوپاپ پمپ هیدرولیک، که عمدتاً ناشی از آلودگی سیال است، به ما کمک میکند تا با تمرکز بر پاکیزگی روغن هیدرولیک و نگهداری پیشگیرانه، از بروز این مشکلات جلوگیری کرده و عمر مفید سیستم را به حداکثر برسانیم.
سوالات متداول
۱. مهمترین و اولین علت خرابی سوپاپ هیدرولیک چیست؟
بدون شک، آلودگی سیال (ذرات جامد، آب یا لجن) اصلیترین دلیل خرابی، گیر کردن و سایش سوپاپها است.
۲. تفاوت خرابی پمپ و خرابی سوپاپ را چگونه تشخیص دهیم؟
به عنوان یک قانون سرانگشتی: خرابی کامل پمپ معمولاً منجر به «عدم جریان» و توقف کامل سیستم میشود. خرابی سوپاپ منجر به «جریان نادرست» میشود (مانند عدم حرکت یک عملگر خاص، حرکت در جهت اشتباه، عدم توانایی در تحمل بار، یا داغ شدن بیش از حد).
۳. صدای «چترینگ» (Chattering) سوپاپ چیست؟
صدای لرزش سریع و با فرکانس بالا، شبیه به صدای زنگ، که معمولاً از شیر اطمینان فشار شنیده میشود. این صدا زمانی رخ میدهد که سوپاپ به دلیل فشار نامناسب، جریان ناپایدار یا آلودگی، نمیتواند در یک موقعیت ثابت بماند و به سرعت بین حالت باز و بسته نوسان میکند.
۴. آیا سوپاپهای هیدرولیک قابل تعمیر هستند؟
بستگی به نوع خرابی دارد. تعویض اورینگها، سیلها و فنرهای ضعیف، امری رایج و امکانپذیر است. اما اگر بدنه اصلی سوپاپ یا اسپول آن دچار سایش شدید یا ترکخوردگی شده باشد، معمولاً تعمیر آن مقرونبهصرفه یا ایمن نبوده و کل مجموعه سوپاپ باید تعویض شود.
۵. هر چند وقت یکبار باید سوپاپها بازرسی شوند؟
بازرسی فیزیکی (بررسی نشتی و دما) باید به صورت روزانه یا هفتگی انجام شود. بازرسی دقیقتر فشار سیستم باید بخشی از برنامه نگهداری و تعمیرات پیشگیرانه ماهانه یا فصلی باشد. بهترین راه پیشگیری، آنالیز منظم روغن هیدرولیک برای کنترل سطح آلودگی است.
