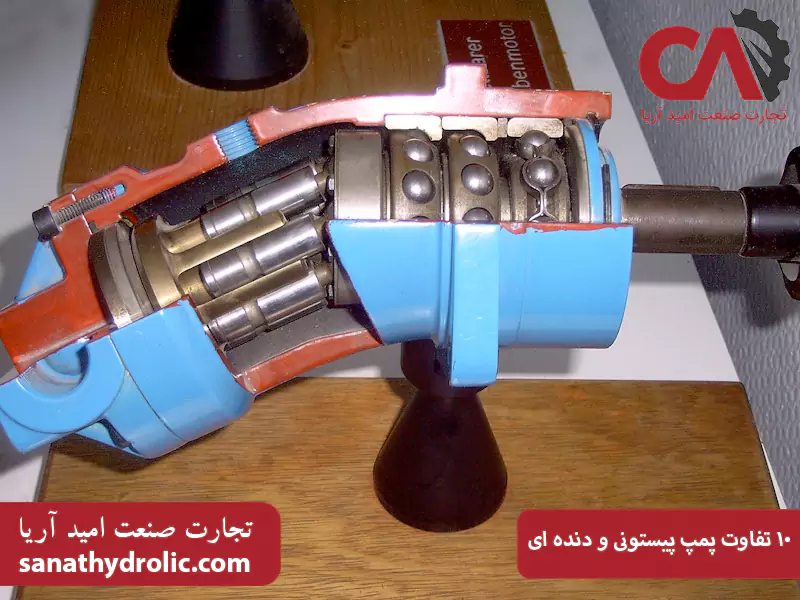

۱۰ تفاوت پمپ پیستونی و دنده ای

در هر سیستم هیدرولیک، یک پمپ هیدرولیک قرار دارد که انرژی مکانیکی را به قدرت سیال تبدیل می‌کند. انتخاب پمپ مناسب، مهم‌ترین مرحله در طراحی یک سیستم کارآمد و بادوام است. دو نوع از پرکاربردترین پمپ‌های جابجایی مثبت، «پمپ‌های پیستونی» و «پمپ‌های دنده‌ای» هستند. تفاوت پمپ پیستونی و دنده ای بنیادی است و به عملکرد، ساختار و هزینه آن‌ها بازمی‌گردد.

به طور خلاصه، فرق پمپ هیدرولیک پیستونی و دنده ای این است که پمپ‌های پیستونی برای فشار بالا، بازدهی عالی و دبی متغیر مهندسی شده‌اند، اما پیچیده و گران هستند. در مقابل، پمپ‌های دنده‌ای ساده، مقاوم، ارزان و ایده‌آل برای فشار پایین تا متوسط به شمار می‌روند.

جدول مقایسه‌ای پمپ دنده‌ای و پمپ پیستونی

پیش از ورود به جزئیات، جدول زیر یک نمای کلی از تفاوت پمپ پیستونی و دنده ای را در ۱۰ شاخص کلیدی ارائه می‌دهد:

مشخصه مقایسه	پمپ دنده‌ای (Gear Pump)	پمپ پیستونی (Piston Pump)
۱. فشار کاری	پایین تا متوسط (معمولاً تا ۲۵۰ بار)	بالا تا بسیار بالا (۲۵۰ تا ۱۰۰۰ بار)
۲. بازدهی کلی	متوسط تا خوب (۸۰ تا ۹۰ درصد)	بسیار بالا (۹۰ تا ۹۸ درصد)
۳. پیچیدگی ساختار	بسیار ساده (اغلب فقط دو چرخ‌دنده)	بسیار پیچیده (دارای پیستون‌ها، بلوک سیلندر، صفحه زاویه‌گیر و…)
۴. هزینه اولیه	پایین	بسیار بالا
۵. قابلیت دبی متغیر	خیر (همیشه دبی ثابت)	بله (بسیاری از مدل‌های محوری دبی متغیر هستند)
۶. حساسیت به آلودگی	کم (بسیار مقاوم و جان‌سخت)	بسیار بالا (نیازمند فیلتراسیون دقیق)
۷. سطح صدا	متوسط تا زیاد (صدای زوزه با فرکانس بالا)	زیاد (صدای ضربانی یا پالسی)
۸. محدوده سرعت	متوسط (در سرعت‌های پایین بازدهی افت می‌کند)	گسترده (از سرعت‌های پایین تا بسیار بالا)
۹. قابلیت کار با سیالات غلیظ	عالی	متوسط تا ضعیف
۱۰. نگهداری و تعمیرات	آسان و ارزان (اغلب تعویض می‌شوند تا تعمیر)	پیچیده، تخصصی و گران‌قیمت

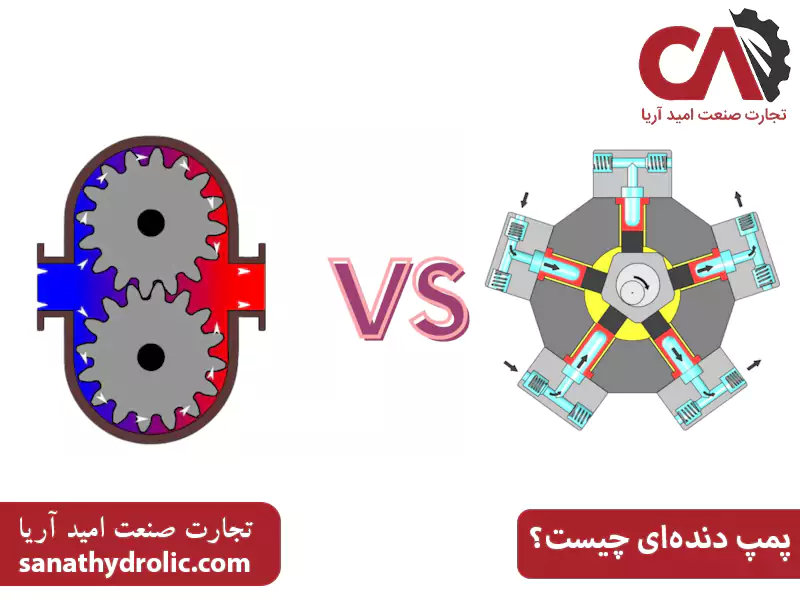

پمپ دنده‌ای چیست؟

پمپ هیدرولیک دنده‌ ای یک پمپ جابجایی مثبت ساده محسوب می‌شود که اساس کار آن بر چرخش دو چرخ‌دنده درگیر استوار است.

مکانیسم کار:

1. مکش: با جدا شدن دندانه‌ها در قسمت ورودی، خلاء ایجاد شده و سیال به داخل کشیده می‌شود.
2. انتقال: سیال بین دندانه‌ها و پوسته پمپ به دام می‌افتد.
3. دهش: در نقطه خروجی، درگیری مجدد دندانه‌ها فضا را کاهش داده و سیال را با فشار به بیرون هدایت می‌کند.

این پمپ‌ها به دلیل ساختار مستحکم و اطمینان بالا، به اسب‌های کاری صنعت هیدرولیک معروف‌اند.

انواع پمپ دنده‌ای

پمپ‌های دنده‌ای عمدتاً به دو دسته اصلی تقسیم می‌شوند:

• پمپ دنده‌ای خارجی: رایج‌ترین نوع، متشکل از دو چرخ‌دنده ساده یا مارپیچ یکسان که کنار هم می‌چرخند. این پمپ‌ها بسیار محبوب و مقرون‌به‌صرفه هستند.
• پمپ دنده‌ای داخلی: در این مدل، یک چرخ‌دنده (روتور) با دندانه‌های خارجی، در داخل یک چرخ‌دنده بزرگتر (آیدلر) با دندانه‌های داخلی می‌چرخد. این پمپ‌ها اغلب صدای کمتری دارند و می‌توانند سیالات با ویسکوزیته (غلظت) بالاتر را پمپاژ کنند.

پمپ پیستونی چیست؟

پمپ پیستونی یک پمپ جابجایی مثبت با مکانیزم دقیق‌تر است که بر پایه حرکت رفت و برگشتی پیستون‌ها در داخل سیلندرهای آب‌بندی شده عمل می‌کند.

این فرآیند پمپ رفت و برگشتی پیستونی در دو مرحله انجام می‌شود:

1. کورس مکش: حرکت پیستون به عقب، حجم را افزایش داده و سیال را از طریق شیر ورودی به داخل می‌کشد.
2. کورس دهش: حرکت پیستون به جلو، حجم را کاهش داده، سیال را فشرده و با فشار بالا از شیر خروجی خارج می‌کند.

پمپ های پیستونی به دلیل آب‌بندی بسیار دقیق، توانایی دستیابی به فشارهای بسیار بالا را دارند.

انواع پمپ پیستونی

انواع پمپ های پیستونی هیدرولیکی مدرن، معمولاً دارای چندین پیستون هستند تا جریانی یکنواخت‌تر ایجاد کنند و به دو دسته اصلی تقسیم می‌شوند:

• پمپ پیستونی محوری: در این مدل، پیستون‌ها موازی با محور شفت اصلی قرار گرفته‌اند. چرخش یک «صفحه زاویه‌گیر» (Swashplate) شیب‌دار، باعث حرکت رفت و برگشتی پیستون‌ها می‌شود. این مدل‌ها به دلیل بازدهی بالا و قابلیت دبی متغیر، در سیستم‌های پیچیده هیدرولیک سیار (مانند بیل مکانیکی) کاربرد فراوان دارند.
• پمپ پیستونی شعاعی: در این مدل، پیستون‌ها به صورت شعاعی (مانند پره‌های چرخ) در اطراف یک شفت محرک «خارج از مرکز» (Eccentric Shaft) قرار دارند. این پمپ‌ها برای دستیابی به فشارهای فوق‌العاده بالا (تا ۱۰۰۰ بار) مهندسی شده‌اند و در پرس‌های سنگین صنعتی به کار می‌روند.

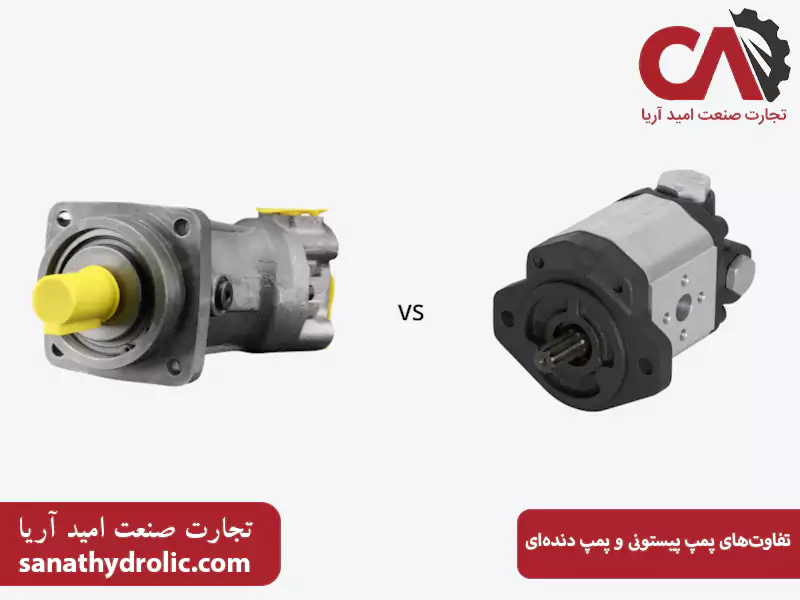

تفاوت‌ های پمپ پیستونی و پمپ دنده‌ای

آشنایی با جزئیات تفاوت پمپ پیستونی و دنده ای به شما در انتخاب صحیح کمک می‌کند. در ادامه، با ۱۰ تفاوت اصلی آشنا می‌شوید.

تفاوت ۱: محدوده فشار کاری

این اساسی‌ترین فرق پمپ پیستونی و دنده ای است. پمپ‌های دنده‌ای برای فشار پایین تا متوسط (تا ۲۵۰ بار) طراحی شده‌اند. پمپ‌های پیستونی به راحتی در فشارهای بالا (۲۵۰ تا ۴۵۰ بار) کار می‌کنند. همچنین مدل‌های شعاعی آن‌ها می‌توانند فشارهای بسیار بالایی تا ۱۰۰۰ بار را تحمل کنند.

تفاوت ۲: بازدهی کلی

پمپ‌های پیستونی به دلیل تلرانس‌های ساخت بسیار دقیق و آب‌بندی عالی، «نشت داخلی» حداقلی دارند. این امر بازدهی کلی آن‌ها را بسیار بالا (۹۰ تا ۹۸ درصد) می‌برد. پمپ‌های دنده‌ای، به‌ویژه در فشارهای بالا، نشت داخلی بیشتری داشته و بازدهی پایین‌تری (۸۰ تا ۹۰ درصد) ارائه می‌دهند.

تفاوت ۳: پیچیدگی ساختار و طراحی

پمپ‌های دنده‌ای ساختاری فوق‌العاده ساده دارند (دو چرخ‌دنده و یک پوسته). در مقابل، انواع پمپ هیدرولیک پیستونی بسیار پیچیده‌اند و شامل قطعات متعددی (پیستون‌ها، بلوک سیلندر، صفحه زاویه‌گیر، شیرها و…) با ماشین‌کاری بسیار دقیق هستند.

تفاوت ۴: هزینه اولیه و تعمیرات

سادگی ساخت پمپ دنده‌ای منجر به هزینه پایین می‌شود. این پمپ‌ها ارزان هستند و تعمیر آن‌ها نیز ساده است (اگرچه اغلب تعویض کامل، مقرون‌به‌صرفه‌تر است). پمپ‌های پیستونی به دلیل پیچیدگی و دقت ساخت، هزینه اولیه بسیار بالایی دارند و تعمیرات آن‌ها تخصصی و پرهزینه است.

تفاوت ۵: قابلیت جابجایی متغیر (Variable Displacement)

این تفاوت پمپ پیستونی و دنده ای، بسیار کلیدی است. پمپ‌های دنده‌ای همگی «دبی ثابت» هستند. اما پمپ‌های پیستونی محوری می‌توانند «دبی متغیر» باشند. با تغییر زاویه صفحه زاویه‌گیر، می‌توان دبی خروجی را از صفر تا ماکزیمم تغییر داد، در حالی که سرعت موتور ثابت است. این ویژگی منجر به صرفه‌جویی فوق‌العاده در مصرف انرژی می‌شود.

تفاوت ۶: حساسیت به آلودگی سیال

پمپ‌های دنده‌ای به جان‌سخت بودن معروف هستند و فواصل (Clearance) نسبتاً بزرگتر قطعات به آن‌ها اجازه می‌دهد سطح متوسطی از آلودگی را تحمل کنند. در مقابل، پمپ‌های پیستونی به دلیل تلرانس‌های بسیار دقیق (در حد میکرون)، به آلودگی فوق‌العاده حساس هستند. کوچکترین ذره می‌تواند باعث خرابی فاجعه‌بار شود، بنابراین به فیلتراسیون بسیار قوی نیاز دارند.

تفاوت ۷: سطح صدا و نوع جریان

پمپ‌های دنده‌ای جریان نسبتاً یکنواختی داشته و صدای آن‌ها معمولاً یک زوزه با فرکانس بالاست. پمپ‌های پیستونی به دلیل ماهیت رفت و برگشتی، جریانی پالسی یا ضربانی تولید می‌کنند که باعث لرزش و صدای بیشتر (اغلب کوبشی) می‌شود.

تفاوت ۸: محدوده سرعت کاری

پمپ‌های پیستونی محوری می‌توانند در طیف وسیعی از سرعت‌ها (از پایین تا بسیار بالا) با بازدهی خوب کار کنند. پمپ‌های دنده‌ای در سرعت‌های بسیار پایین بازدهی خود را از دست می‌دهند و در سرعت‌های بسیار بالا دچار «کاویتاسیون» می‌شوند. آن‌ها در محدوده سرعت متوسط بهترین عملکرد را دارند.

تفاوت ۹: قابلیت کار با سیالات مختلف

پمپ‌های دنده‌ای توانایی فوق‌العاده‌ای در پمپاژ سیالات با ویسکوزیته (غلظت) بسیار بالا (مانند گریس یا پلیمر) دارند. پمپ‌های پیستونی برای کار با سیالات استاندارد هیدرولیک (ویسکوزیته پایین تا متوسط) طراحی شده‌اند و در کار با سیالات بسیار غلیظ دچار مشکل می‌شوند.

تفاوت ۱۰: دوام و نگهداری

پمپ دنده‌ای در محیط‌های خشن و با روغن نه‌چندان تمیز، دوام بیشتری دارد. پمپ پیستونی، به شرط استفاده از روغن کاملاً تمیز و فیلتر شده، عمر مفید بسیار طولانی خواهد داشت. این تفاوت‌ها در هیدروموتورهای پیستونی و دنده ای (نسخه موتوری این پمپ‌ها) نیز صادق است.

پمپ دنده‌ ای یا پیستونی کدام را انتخاب کنیم؟

انتخاب نهایی به نیاز دقیق سیستم شما بستگی دارد. این یک تصمیم‌گیری بر اساس «مناسب‌تر» بودن است نه «بهتر» بودن.

پمپ دنده‌ای را انتخاب کنید اگر:

• فشار کاری سیستم شما پایین تا متوسط است (زیر ۲۵۰ بار).
• بودجه اولیه، فاکتور اصلی تصمیم‌گیری شماست.
• به سادگی، استحکام و نگهداری آسان نیاز دارید.
• سیال هیدرولیک ممکن است کاملاً تمیز نباشد.
• به دبی ثابت نیاز دارید.

پمپ پیستونی را انتخاب کنید اگر:

• به فشارهای کاری بسیار بالا (بالای ۲۵۰ بار) نیاز دارید.
• بازدهی بالا و صرفه‌جویی در مصرف انرژی در بلندمدت برای شما حیاتی است.
• به قابلیت دبی متغیر نیاز دارید.
• به کنترل دقیق جریان و فشار در سیستم‌های پیچیده نیاز دارید.
• مشکلی با هزینه اولیه بالاتر و الزامات فیلتراسیون دقیق ندارید.

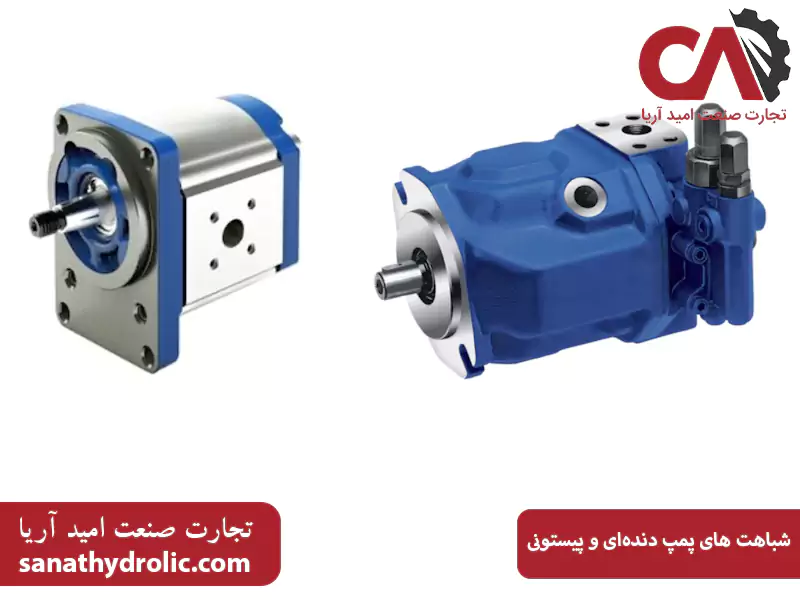

شباهت‌ های پمپ دنده‌ ای و پیستونی

با وجود تمام تفاوت‌ها، این دو نوع پمپ شباهت‌های اساسی نیز دارند:

• جابجایی مثبت: هر دو از نوع جابجایی مثبت هستند (برخلاف پمپ‌های سانتریفیوژ).
• نیروی محرکه: هر دو معمولاً توسط یک منبع خارجی (مانند الکتروموتور) چرخانده می‌شوند.
• کاربرد هیدرولیکی: هر دو به طور گسترده به عنوان قطعه اصلی سیستم‌های هیدرولیک استفاده می‌شوند.
• وجود نسخه هیدروموتور: هر دو فناوری، نسخه معکوس (موتور) نیز دارند (مانند هیدروموتورهای پیستونی و دنده ای).

جمع بندی

درک تفاوت پمپ پیستونی و دنده ای برای هر مهندس یا طراح سیستم هیدرولیک ضروری است. این دو پمپ، رقیب یکدیگر نیستند، بلکه مکمل‌هایی برای کاربردهای متفاوت به شمار می‌روند. پمپ دنده‌ای، راه‌حل اقتصادی و قابل اعتماد برای فشارهای متوسط است، در حالی که پمپ پیستونی، گزینه پیشرفته، دقیق و قدرتمند برای سیستم‌هایی با فشار بالا و نیاز به بازدهی حداکثری است. انتخاب آگاهانه بین این دو، بر اساس نیازهای واقعی سیستم (فشار، دبی و بودجه)، تضمین‌کننده عملکرد بهینه و طول عمر بالای سیستم هیدرولیک شما خواهد بود.

سوالات متداول

۱. فرق پمپ پیستونی و دنده ای در یک جمله چیست؟

فرق پمپ پیستونی و دنده ای این است که پمپ پیستونی برای فشار بالا، بازدهی بالا و دبی متغیر طراحی شده و گران است، در حالی که پمپ دنده‌ای برای فشار متوسط، سادگی و قیمت پایین مناسب به شمار می‌رود.

۲. آیا می‌توان از پمپ دنده‌ای به‌جای پیستونی استفاده کرد؟

خیر، اگر سیستم شما برای فشاری بالاتر از حد تحمل پمپ دنده‌ای (مثلاً ۴۰۰ بار) طراحی شده باشد، پمپ دنده‌ای به سرعت از کار افتاده یا منفجر خواهد شد.

۳. چرا پمپ پیستونی گران‌تر است؟

به دلیل پیچیدگی بسیار زیاد در طراحی و فرآیند ساخت، تعداد قطعات متحرک بیشتر و نیاز به ماشین‌کاری بسیار دقیق برای آب‌بندی در فشارهای بالا.

۴. پمپ دبی متغیر چیست؟

پمپی (عمدتاً از نوع پیستونی محوری) که می‌تواند میزان جریان خروجی خود را بدون تغییر در سرعت موتور محرک، از صفر تا ماکزیمم تنظیم کند.

۵. کدام پمپ به روغن تمیزتری نیاز دارد؟

پمپ پیستونی به مراتب حساس‌تر است و به فیلتراسیون بسیار دقیق و روغن کاملاً تمیز نیاز دارد. پمپ دنده‌ای مقاومت بسیار بیشتری در برابر آلودگی دارد.
