انواع پمپ های پیستونی

پمپ‌ های پیستونی به عنوان مهم‌ترین و قدرتمندترین بخش در بسیاری از سیستم‌های هیدرولیک و صنعتی شناخته می‌شوند. پمپ هیدرولیک پره ای، دنده‌ای و سایر انواع، تفاوت‌های مشخصی با هم دارند، اما زمانی که صحبت از دستیابی به فشارهای بسیار بالا و نیروی عظیم به میان می‌آید، پمپ هیدرولیک پیستونی انتخاب اول مهندسان است. این پمپ‌ها با استفاده از یک مکانیزم ساده اما بسیار مؤثر پمپ رفت و برگشتی پیستونی، سیال را به حرکت درآورده و آن را به فشارهای قابل توجهی می‌رسانند که برای به حرکت درآوردن ماشین‌آلات سنگین، پرس‌های صنعتی و سیستم‌های هیدرولیک پیچیده ضروری است. در این مقاله به بررسی جامع انواع پمپ های پیستونی و کاربردهای آن، از پمپ‌های ساده دستی تا مدل‌های پیچیده هیدرولیکی محوری و شعاعی می‌پردازیم.

پمپ پیستونی چیست؟

پمپ پیستونی یک دستگاه مکانیکی است که از یک یا چند پیستون متحرک برای جابجایی سیال استفاده می‌کند. اساس کار آن، همان‌طور که از نام پمپ رفت‌وبرگشتی پیستونی پیداست، بر پایه حرکت رفت‌وبرگشتی یک پیستون در داخل یک سیلندر آب‌بندی‌شده استوار است. این نوع پمپ هیدرولیک به دلیل دقت بالا در ایجاد فشار، در سیستم‌های صنعتی و مدارهای هیدرولیکی عملکردی قابل‌اعتماد ارائه می‌دهد.

این فرآیند در دو مرحله اصلی انجام می‌شود:

1. کورس مکش: پیستون به سمت عقب حرکت می‌کند. این حرکت باعث افزایش حجم فضای داخل سیلندر و ایجاد یک منطقه کم‌فشار (خلاء نسبی) می‌شود. فشار اتمسفر، سیال را از طریق یک شیر یک‌طرفه (شیر ورودی) به داخل سیلندر هدایت می‌کند.
2. کورس دهش: پیستون به سمت جلو حرکت می‌کند. این حرکت حجم داخل سیلندر را کاهش داده و سیال غیرقابل تراکم (مانند روغن هیدرولیک) را فشرده می‌کند. با افزایش فشار، شیر ورودی بسته شده و سیال با فشار بالا، از طریق شیر یک‌طرفه خروجی، به سمت سیستم هدایت می‌شود.

این چرخه به طور مداوم تکرار شده و جریانی (هرچند پالسی یا ضربانی) از سیال پرفشار را ایجاد می‌کند.

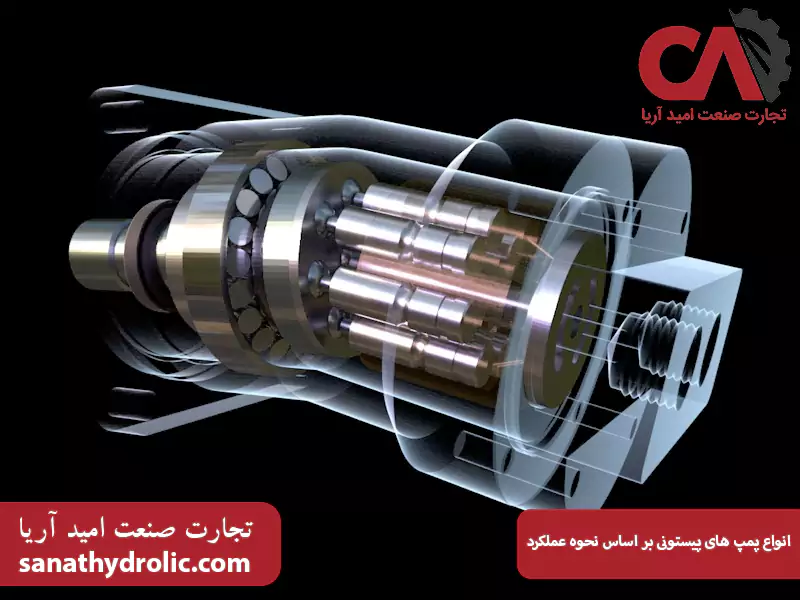

انواع پمپ های پیستونی بر اساس نحوه عملکرد

اگرچه اساس کار همه پمپ های پیستونی یکسان است، اما طراحی مکانیکی، نحوه قرارگیری پیستون‌ها و مکانیزم حرکت آن‌ها، منجر به ایجاد انواع پمپ های پیستونی با ویژگی‌های عملکردی کاملاً متفاوت می‌شود.

پمپ پیستونی بالابر یا لیفت

این نوع پمپ، ساده‌ترین و قدیمی‌ترین شکل پمپ پیستونی است (مانند تلمبه‌های آب دستی). در این پمپ، تمرکز اصلی بر «بالا کشیدن» سیال است. در کورس مکش، آب وارد سیلندر می‌شود و در کورس دهش، پیستون آب را به سمت دهانه خروجی هدایت کرده و بالا می‌آورد. این پمپ‌ها به ندرت در صنعت مدرن استفاده می‌شوند.

مشخصه	پمپ پیستونی لیفت (بالابر)
مکانیزم	بالا کشیدن سیال در کورس رفت پیستون (Up-stroke)
سطح فشار	بسیار پایین (تنها برای غلبه بر ارتفاع)
کاربرد	چاه‌های آب دستی، پمپ‌های تلمبه‌ای ساده
نوع جریان	پالسی (Pulsating) و متناوب

آشنایی با پمپ پیستونی فورس یا قدرتی

پمپ فورس یا قدرتی، تکامل یافته پمپ لیفت است و بر «اعمال نیرو» و ایجاد فشار تمرکز دارد. در این مدل، پیستون (که اغلب به آن «پلانجر» گفته می‌شود) به صورت کاملاً آب‌بندی شده در سیلندر حرکت می‌کند.

در کورس دهش، سیال فشرده شده و با نیروی زیاد از شیر خروجی خارج می‌شود. این مکانیزم در پمپ‌های کارواش (واترجت) استفاده می‌شود. این پمپ‌ها فشارهای بالایی تولید می‌کنند، اما جریان آن‌ها بسیار پالسی است و معمولاً به آکومولاتور در خروجی نیاز دارند.

مشخصه	پمپ پیستونی فورس (قدرتی/پلانجری)
مکانیزم	اعمال نیروی مستقیم بر سیال در کورس دهش
سطح فشار	متوسط تا بالا (تا ۷۰۰ بار)
کاربرد	پمپ‌های کارواش، تست هیدرواستاتیک، تزریق مواد شیمیایی
نوع جریان	بسیار پالسی (نیازمند آکومولاتور)

پمپ پیستونی محوری

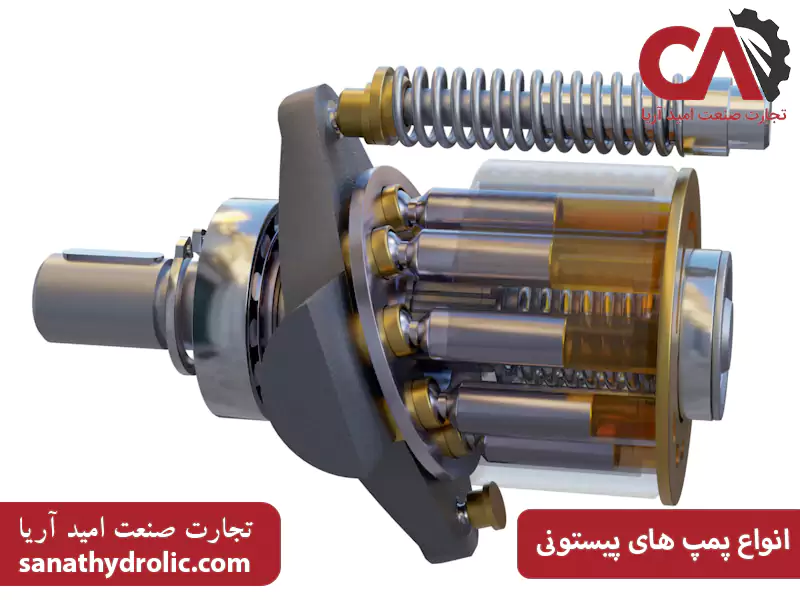

این پمپ، مهم‌ترین نوع از انواع پمپ هیدرولیک پیستونی حرفه‌ای برای سیستم‌های هیدرولیک پیچیده است. در این طراحی، چندین پیستون به صورت محوری (موازی با شفت اصلی) در یک بلوک سیلندر قرار دارند. حرکت رفت و برگشتی آن‌ها توسط یک «صفحه زاویه‌گیر» (Swashplate) شیب‌دار ایجاد می‌شود. با چرخش بلوک سیلندر، پیستون‌ها روی این صفحه لغزیده و مکش و دهش را انجام می‌دهند. مهم‌ترین مزیت این پمپ‌ها، قابلیت دبی متغیر است. با تغییر زاویه صفحه زاویه‌گیر، طول حرکت پیستون‌ها و در نتیجه دبی خروجی پمپ، از صفر تا ماکزیمم قابل تنظیم است، که این امر منجر به صرفه‌جویی چشمگیر در انرژی می‌شود.

مشخصه	پمپ پیستونی محوری
مکانیزم	چرخش بلوک سیلندر، حرکت محوری پیستون‌ها توسط صفحه زاویه‌گیر
سطح فشار	بالا تا بسیار بالا (معمولاً تا ۴۵۰ بار)
کاربرد	هیدرولیک ماشین‌آلات راه‌سازی (بیل مکانیکی)، هواپیما، هیدرولیک مدار بسته
قابلیت	دبی ثابت (Fixed) یا دبی متغیر (Variable)

پمپ پیستونی شعاعی

این پمپ، قدرتمندترین نوع در میان انواع پمپ های پیستونی هیدرولیکی محسوب می‌شود که برای فشارهای فوق‌العاده بالا (گاهی تا ۱۰۰۰ بار) طراحی شده است. در این مدل، پیستون‌ها به صورت شعاعی (مانند پره‌های چرخ) دور یک شفت مرکزی قرار گرفته‌اند. مکانیزم حرکت آن‌ها یک «شفت خارج از مرکز» (Eccentric Shaft) است. با چرخش این شفت، پیستون‌ها به نوبت به بیرون (مکش) و داخل (دهش) رانده می‌شوند. این پمپ‌ها به دلیل ساختار بسیار مستحکم، معمولاً دبی ثابت داشته و در کاربردهای صنعتی فوق سنگین و ثابت مانند پرس‌های عظیم استفاده می‌شوند.

مشخصه	پمپ پیستونی شعاعی
مکانیزم	چرخش شفت خارج از مرکز، حرکت شعاعی پیستون‌ها
سطح فشار	بسیار بالا (تا ۱۰۰۰ بار)
کاربرد	پرس‌های هیدرولیک سنگین، ماشین‌های تزریق پلاستیک، تست فشار قوی
قابلیت	عمدتاً دبی ثابت

انواع پمپ های پیستونی بر اساس کاربرد در صنعت

کاربردهای گسترده این پمپ‌ها نشان‌دهنده اهمیت آن‌ها در صنعت است. در ادامه با برخی از مهم‌ترین کاربردها آشنا می‌شوید.

• هیدرولیک سیار : کاربرد اصلی پمپ‌های پیستونی محوری دبی متغیر. در ماشین‌آلات راه‌سازی و کشاورزی (بیل مکانیکی، لودر، جرثقیل) برای کنترل دقیق و قدرتمند بازوها استفاده می‌شوند.
• هیدرولیک صنعتی: استفاده از پمپ‌های شعاعی و محوری در کارخانجات برای تأمین نیروی پرس‌های شکل‌دهی فلز، ماشین‌های تزریق پلاستیک و خطوط نورد فولاد که نیاز به نیروی مداوم و فشار بالا دارند.
• کاربردهای فرآیندی و پاشش : استفاده از پمپ‌های رفت و برگشتی (پلانجری) در سیستم‌های کارواش فشار قوی (واترجت)، پمپ‌های تزریق مواد شیمیایی (Dosing) و سم‌پاش‌های صنعتی.
• کاربردهای فشار بسیار بالا: استفاده از پمپ‌های پیستونی شعاعی یا پلانجری خاص برای برشکاری با آب و تست هیدرواستاتیک خطوط لوله.

نحوه انتخاب بهترین پمپ از انواع پمپ های پیستونی

انتخاب پمپ مناسب، یک تصمیم مهندسی است که بر اساس نیازهای دقیق سیستم مانند موارد زیر انجام می‌شود:

• فشار کاری: مهم‌ترین فاکتور. فشار مورد نیاز سیستم شما چقدر است؟ (فشار متوسط = فورس / فشار بالا = محوری / فشار بسیار بالا = شعاعی).
• دبی: در فرایند انتخاب،‌ به این سوال پاسخ دهید که سیستم شما به چند لیتر بر دقیقه سیال نیاز دارد؟
• قابلیت تنظیم دبی: آیا سیستم به دبی ثابت نیاز دارد یا دبی متغیر (برای صرفه‌جویی در انرژی)؟ در صورت نیاز به دبی متغیر، پمپ پیستونی محوری بهترین گزینه است.
• نوع سیال: ویسکوزیته، خورندگی و دمای سیال باید با مواد سازنده پمپ سازگار باشد.
• بازده و قیمت: هزینه اولیه پمپ را در مقابل بازده انرژی بلندمدت آن بسنجید.
• میزان آلودگی و نویز: مقاومت پمپ در برابر آلودگی و سطح صدای تولیدی آن را در نظر بگیرید.

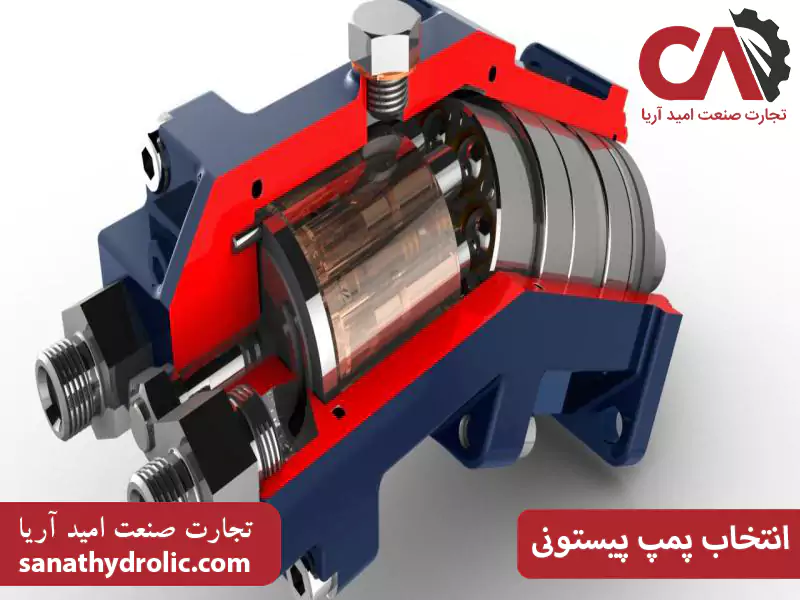

انتخاب پمپ پیستونی

جدول زیر یک دید کلی برای مقایسه سریع انواع پمپ هیدرولیک پیستونی ارائه می‌دهد:

فاکتور انتخاب	پمپ پیستونی محوری	پمپ پیستونی شعاعی	پمپ پیستونی فورس/پلانجری
فشار کاری	بالا (تا ۴۵۰ بار)	بسیار بالا (تا ۱۰۰۰ بار)	متوسط تا بالا (تا ۷۰۰ بار)
دبی (جریان)	بالا	متوسط	پایین تا متوسط
دبی متغیر؟	بله (بسیار رایج)	خیر (عمدتاً ثابت)	خیر (ثابت)
بازده کلی	بسیار بالا (۹۰-۹۵%)	بالا (۸۵-۹۰%)	متوسط (۸۰-۹۰%)
پیچیدگی/قیمت	بالا	بسیار بالا	متوسط
سطح نویز	متوسط	پایین	بالا (بسیار پالسی)
کاربرد اصلی	هیدرولیک سیار (بیل مکانیکی، لودر)	پرس‌های سنگین، ماشین‌آلات ثابت صنعتی	کارواش، تزریق مواد، واترجت

جمع‌بندی

انواع پمپ های پیستونی و کاربردهای آن بسیار گسترده و مهم هستند. این پمپ‌ها به عنوان نیرومحرکه‌های قدرتمند در صنایع سنگین، ماشین‌آلات راه‌سازی و سیستم‌های هیدرولیک پیشرفته قرار دارند. از پمپ‌های ساده لیفت گرفته تا انواع پمپ هیدرولیک پیستونی پیچیده مانند مدل‌های محوری دبی متغیر و مدل‌های شعاعی فشار قوی، هر کدام برای پاسخگویی به نیازی خاص مهندسی شده‌اند. درک تفاوت‌های عملکردی و ساختاری آن‌ها، کلید انتخاب صحیح پمپ برای دستیابی به حداکثر بازده، دوام و قدرت در هر سیستم هیدرولیکی است.

سوالات متداول

۱. تفاوت اصلی پمپ پیستونی محوری و شعاعی چیست؟

تفاوت اصلی در آرایش پیستون‌هاست. در محوری، پیستون‌ها موازی شفت و در شعاعی، عمود بر شفت (شعاعی) قرار دارند. پمپ‌های شعاعی معمولاً برای فشارهای بسیار بالاتر استفاده می‌شوند.

۲. چرا پمپ‌های پیستونی گران‌تر از پمپ‌های دنده‌ای هستند؟

به دلیل پیچیدگی ساخت، تعداد قطعات متحرک بیشتر و نیاز به دقت ماشین‌کاری بسیار بالا (تلرانس‌های دقیق) برای تحمل فشارهای بالا بدون نشتی داخلی.

۳. آیا پمپ‌های پیستونی می‌توانند دبی متغیر داشته باشند؟

بله، پمپ‌های پیستونی محوری با تغییر زاویه صفحه زاویه‌گیر می‌توانند دبی خروجی را از صفر تا ماکزیمم تغییر دهند، که مزیت بزرگی برای صرفه‌جویی در انرژی است.

۴. پمپ رفت و برگشتی پیستونی (Reciprocating) چیست؟

این یک اصطلاح کلی برای پمپ‌هایی است که با حرکت رفت و برگشتی پیستون کار می‌کنند (مانند پمپ لیفت و فورس)، در مقابل پمپ‌های چرخشی (مانند دنده‌ای).

۵. مهمترین مزیت پمپ‌های پیستونی چیست؟

توانایی تولید فشارهای بسیار بالا با بازده (راندمان) فوق‌العاده بالا.
